DIN912 UNI 5931 NF E 25-125 AS 1420 الفئة 8.8 10.9 12.9 المسامير الكبيرة الرأس

UNI 5931 NF E 25-125 AS 1420 Class8.8 10.9 12.9 مسامير الرأس الساكسجنية الكبيرة

1. •

   • حجم الخيوط د				(إم1)4	(إم1)6	M2	M2.5	M3	M4	M5	M6	M8	M10	M12	(M14)	الـ M16	(M18)	M20
     (ب)		الارتفاع	خيط ضخم	0.3	0.35	0.4	0.45	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
     			مساحة الخيط الدقيقة-1	-	-	-	-	-	-	-	-	1	1.25	1.25	1.5	1.5	1.5	1.5
     			مساحة الخيط الدقيقة-2	-	-	-	-	-	-	-	-	-	1	1.5	-	-	2	2
     dk		الرأس العادي	أقصى	2.6	3	3.8	4.5	5.5	7	8.5	10	13	16	18	21	24	27	30
     		الرؤوس الملتوية	أقصى	2.74	3.14	3.98	4.68	5.68	7.22	8.72	10.22	13.27	16.27	18.27	21.33	24.33	27.33	30.33
     		دقيقة		2.46	2.86	3.62	4.32	5.32	6.78	8.28	9.78	12.73	15.73	17.73	20.67	23.67	26.67	29.67
     نعم		أقصى		1.8	2	2.6	3.1	3.6	4.7	5.7	6.8	9.2	11.2	13.7	15.7	17.7	20.2	22.4
     ds		أقصى		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		دقيقة		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67
     e		دقيقة		1.5	1.73	1.73	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	13.72	16	16	19.44
     k		أقصى		1.4	1.6	2	2.5	3	4	5	6	8	10	12	14	16	18	20
     		دقيقة		1.26	1.46	1.86	2.36	2.86	3.82	4.82	5.7	7.64	9.64	11.57	13.57	15.57	17.57	19.48
     s		الحجم الاسمي		1.3	1.5	1.5	2	2.5	3	4	5	6	8	10	12	14	14	17
     		دقيقة		1.32	1.52	1.52	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	12.032	14.032	14.032	17.05
     		أقصى		1.36	1.56	1.56	2.06	2.58	3.08	4.095	5.14	6.14	8.175	10.175	12.212	14.212	14.212	17.23
     t		دقيقة		0.6	0.7	1	1.1	1.3	2	2.5	3	4	5	6	7	8	9	10
     w		دقيقة		0.5	0.55	0.55	0.85	1.15	1.4	1.9	2.3	3	4	4.8	5.8	6.8	7.8	8.6
     وزن لكل 1000 منتج فولاذي ((≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
     طول الخيط b				-	-	-	-	-	-	-	-	-	-	-	-	-	-	-

   • حجم الخيوط د				(M22)	M24	(M27)	M30	(M33)	M36	M42	M48	M56	M64	M72	M80	M90	M100
     (ب)		الارتفاع	خيط ضخم	2.5	3	3	3.5	3.5	4	4.5	5	5.5	6	6	6	6	6
     			مساحة الخيط الدقيقة-1	1.5	2	2	2	2	3	3	3	4	4	4	4	4	4
     			مساحة الخيط الدقيقة-2	2	-	-	-	-	-	-	-	-	-	-	-	-	-
     dk		الرأس العادي	أقصى	33	36	40	45	50	54	63	72	84	96	108	120	135	150
     		الرؤوس الملتوية	أقصى	33.39	36.39	40.39	45.39	50.39	54.46	63.46	72.46	84.54	96.54	108.54	120.54	135.63	150.63
     		دقيقة		32.61	35.61	39.61	44.61	49.61	53.54	62.54	71.54	83.46	95.46	107.46	119.46	134.37	149.37
     نعم		أقصى		24.4	26.4	30.4	33.4	36.4	39.4	45.5	52.6	63	71	79	87	97	107
     ds		أقصى		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		دقيقة		21.67	23.67	26.67	29.67	32.61	35.61	41.61	47.61	55.54	63.54	71.54	79.54	89.46	99.46
     e		دقيقة		19.44	21.73	21.73	25.15	27.43	30.85	36.57	41.13	46.83	52.53	62.81	74.21	85.61	97.04
     k		أقصى		22	24	27	30	33	36	42	48	56	64	72	80	90	100
     		دقيقة		21.48	23.48	26.48	29.48	32.38	35.38	41.38	47.38	55.26	63.26	71.26	79.26	89.13	99.13
     s		الحجم الاسمي		17	19	19	22	24	27	32	36	41	46	55	65	75	85
     		دقيقة		17.05	19.065	19.065	22.065	24.065	27.065	32.08	36.08	41.08	46.08	55.1	65.1	75.1	85.12
     		أقصى		17.23	19.275	19.275	22.275	24.275	27.275	32.33	36.33	41.33	46.33	55.4	65.4	75.4	85.47
     t		دقيقة		11	12	13.5	15.5	18	19	24	28	34	38	43	48	54	60
     w		دقيقة		9.4	10.4	11.9	13.1	13.5	15.3	16.3	17.5	19	22	25	27	32	34
     وزن لكل 1000 منتج فولاذي ((≈ kg)				-	-	-	-	-	-	-	-	-	-	-	-	-	-
     طول الخيط b				-	-	-	-	-	-	-	-	-	-	-	-	-	-

الخصائص:

1. المعايير والمواصفات:
   • المسامير القفص رأس المقبس تتبع التصميم القياسي DIN912 ومتوافقة مع المعايير الدولية. قطرها يتراوح من M1.4 إلى M36,مع التباين مع طول القطر لضمان أداء التثبيت الأمثليختلف الطول وفقاً لذلك لتلبية أعماق التثبيت المختلفة.
2. خيارات مختلفة للمواد:

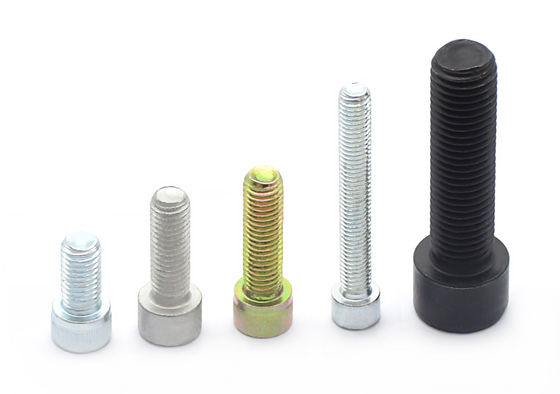

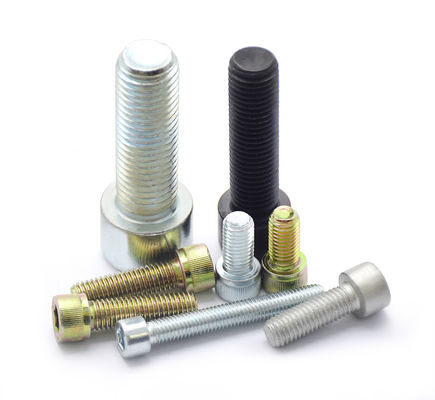

   • لتلبية متطلبات الصلابة المختلفة ، يتم استخدام مجموعة متنوعة من المواد للتصنيع ، مثل الفولاذ الكربوني ، الفولاذ المسبوب ، الفولاذ المقاوم للصدأ ، إلخ.تتوافق مع مختلف بيئات العمل ومتطلبات مقاومة التآكل، هناك أيضاً معالجات سطحية مختلفة، مثل طلاء أكسيد أسود، طلاء الزنك، داكروميت، الخ.
3. جوانب التصميم:

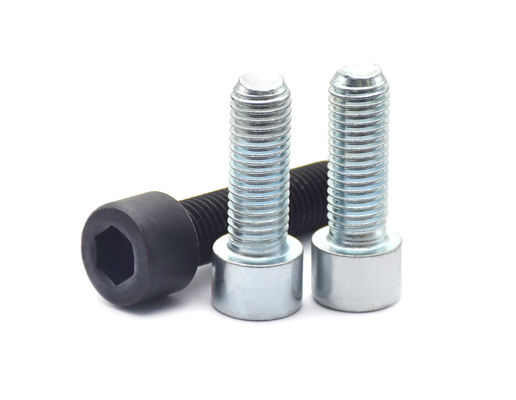

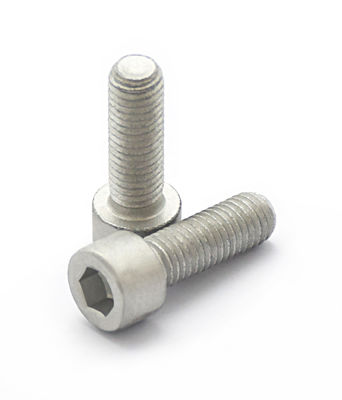

   • يستخدم رأس المسمار تصميم محول ستة أجزاء قياسي، مما يسهل التثبيت وإزالة مع مفتاح ستة أجزاء قياسي من الحجم المقابلة. الرأس عادة ما يكون أسطواني،تقدم خصائص ممتازة للترميم وتثبيت.

المزايا:

1. سهولة الاستخدام:
   • يسمح تصميم المقبس السداسي بالتلاعب بسهولة بالمسمار حتى في الأماكن الضيقة.
   • تثبيت سريع وإزالة باستخدام مفتاح هكس.
2. ربط قوي:
   • مجموعة متنوعة من الأقطار والمساحات تضمن قوة التثبيت القوية والاستقرار.
   • تصميم الرأس الأسطواني يتوافق بشكل أفضل مع سطح التزاوج ، مما يحسن من تأثير التثبيت.
3. مقاومة التآكل:
   • مصنوع من مواد عالية الجودة مثل الفولاذ المقاوم للصدأ، مما يضمن مقاومة التآكل الممتازة.
   • خيارات المعالجة السطحية المتعددة تعزز من متانة المسمار.
4. التطبيق الواسع:
   • مجموعة المواصفات واختيارات المواد تجعل هذه المسمار مناسبة لمختلف التطبيقات.

التطبيقات:

1. صناعة الآلات:
   • تستخدم على نطاق واسع في تجميع وتثبيت الآلات والمعدات المختلفة.
   • مثالية للضبط القوي والاتصالات الدقيقة.
2. صناعة السيارات وإصلاحها:
   • تستخدم في ربط مكونات مختلفة في تصنيع السيارات.
   • مفيد في استبدال المسامير المتضررة أو القيام بعمليات التثبيت الأخرى في صيانة المركبات.
3. البناء والبناء:
   • تستخدم في توصيل وتثبيت هياكل المباني.
   • مناسبة للمواقف التي تتطلب من المسمار تحمل أحمال ثقيلة.
4. المعدات والأدوات الإلكترونية:
   • تستخدم في ربط المكونات الصغيرة في تصنيع المعدات والأدوات الإلكترونية.
   • مناسبة لمواقف تتطلب دقة عالية.
