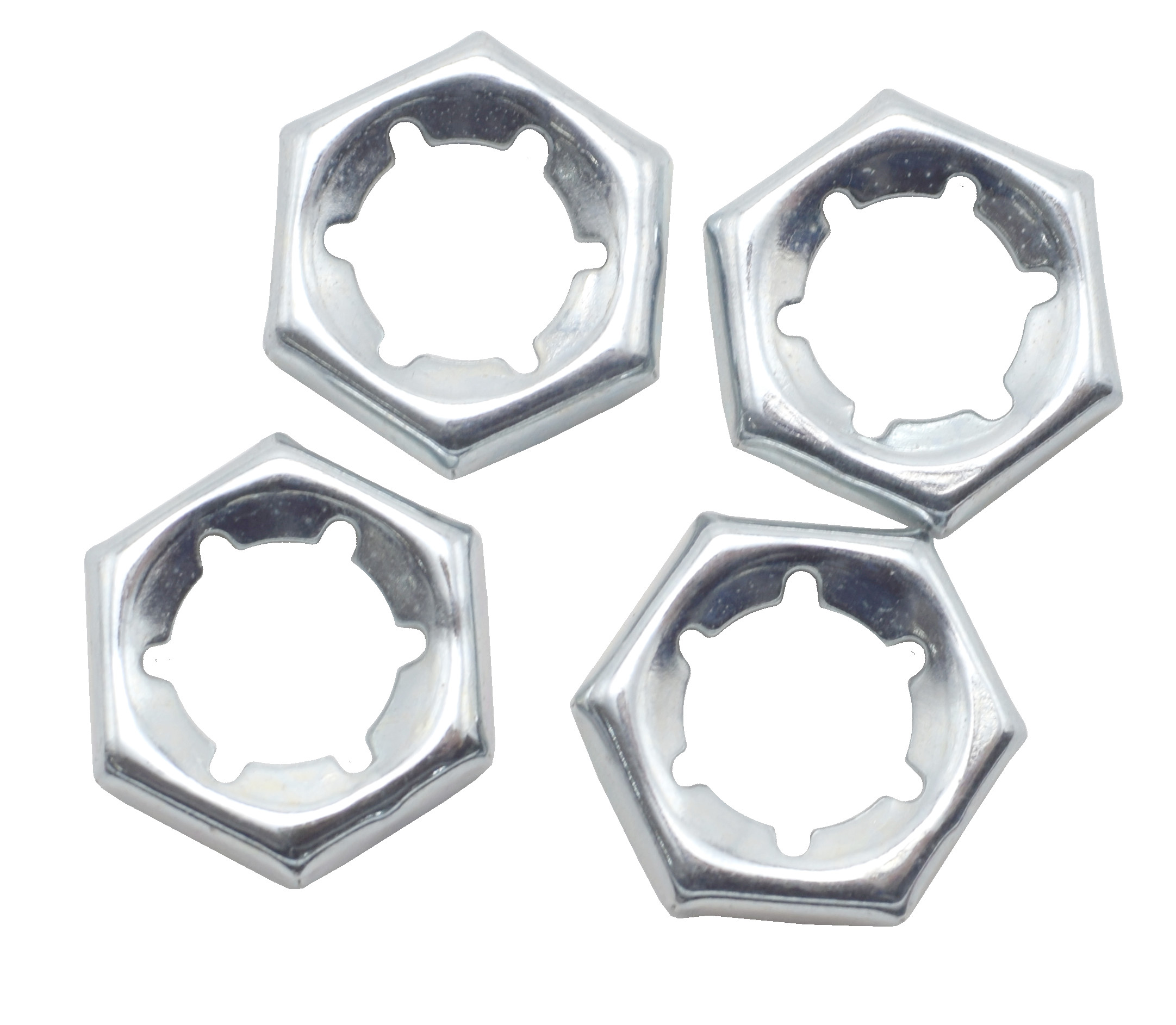

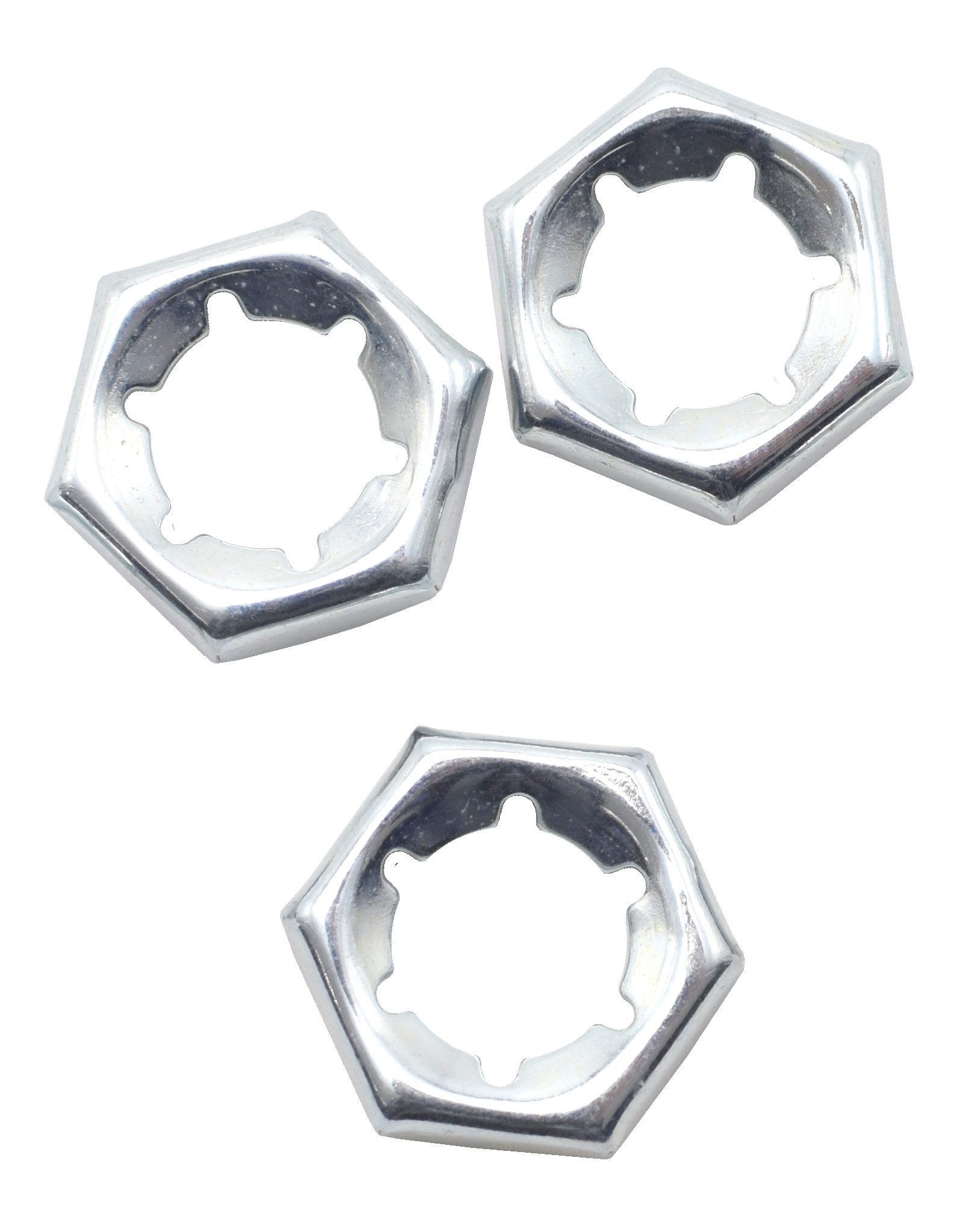

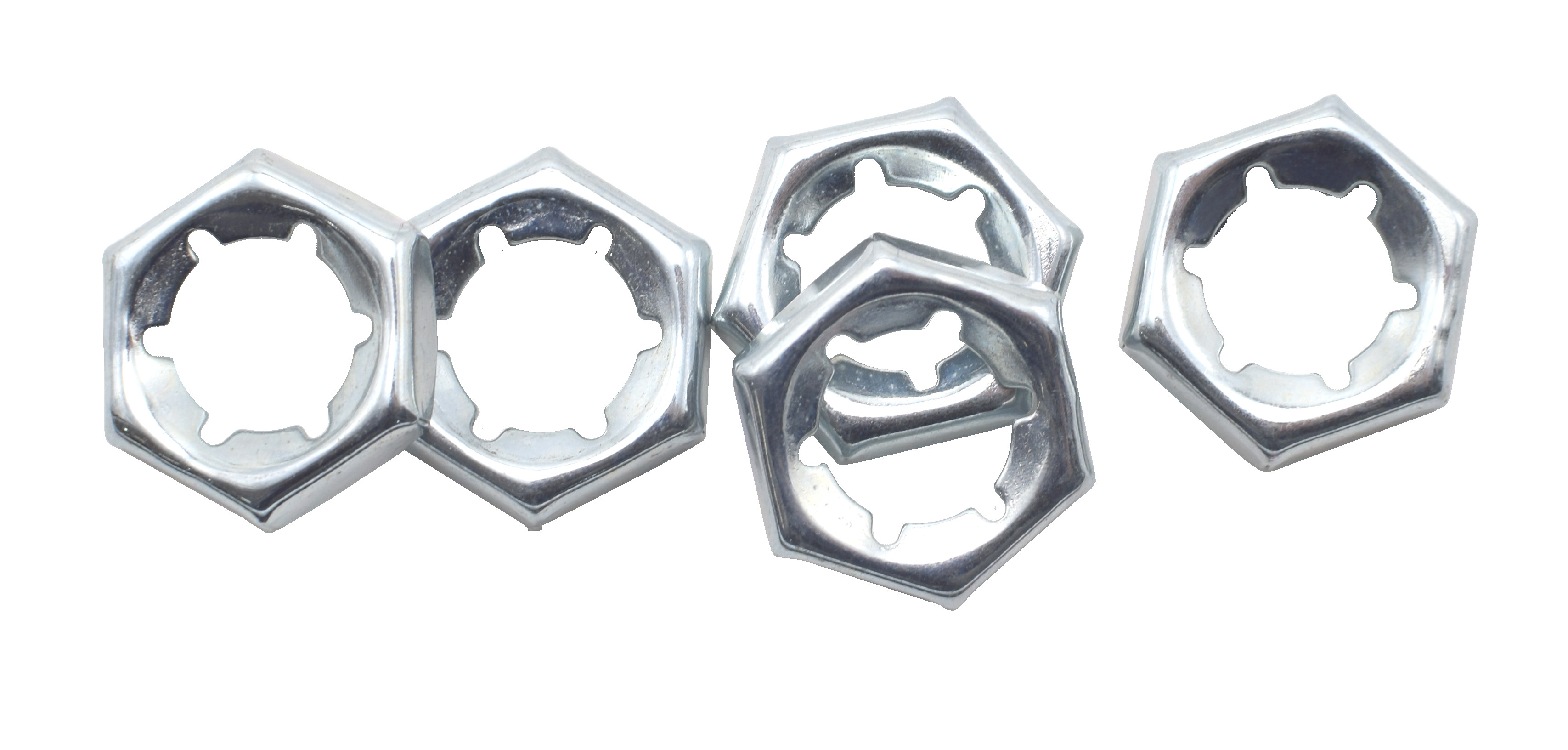

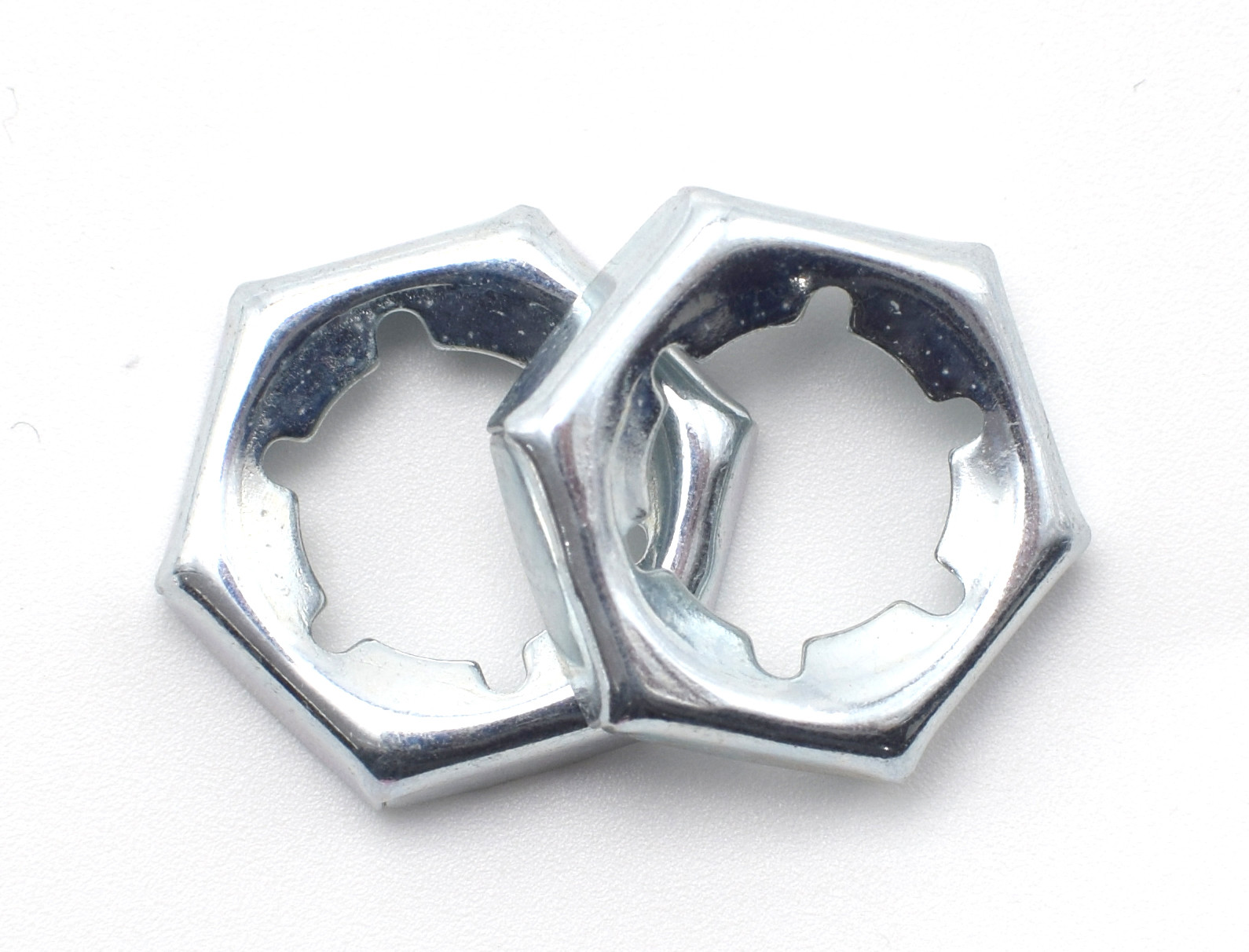

DIN 7967 الفولاذ السبائك 65Mn المقابس ذاتية القفل المكعبات المصقولة / المكعبات الضيقة Dacromet

DIN 7967 الفولاذ السبائك 65Mn المضاد الذاتي القفل المضيق المضيق المضغوط

خصائص ومزايا سيناريوهات التطبيق من المكسرات العدادية ذاتية القفل DIN 7967

الخصائص:

1. ميزة القفل الذاتي: هذه المكسرات تمتلك آلية فريدة من نوعها للقفل الذاتي التي تحافظ على الضيق في حالة الاهتزاز أو القوى الخارجية ، مما يقلل من احتمالات الشق.
2. مادة عالية الجودة: عادة ما تكون مصنوعة من الفولاذ الرباعي عالية الجودة، مما يضمن القوة والمتانة.
3. معالجة السطح: تخضع المكسرات لعملية طلاء Dacromet ، مما يوفر الوقاية الممتازة من الصدأ ومقاومة التآكل ، مناسبة لمختلف البيئات القاسية.
4. التوافق: مصممة للعمل بسلاسة مع المسامير أو المسامير القياسية ، مما يوفر اتصال مستقرة.
5. مجموعة متنوعة من الأحجام: DIN 7967 المكسرات ذاتية القفل تأتي في مواصفات متعددة لتلبية أحجام مختلفة ومتطلبات الحمل.

المزايا:

1. القفل الفعال: تصميم القفل الذاتي يمنع الشق بسبب الاهتزاز أو الاصطدام ، مما يعزز السلامة والموثوقية.
2. تثبيت سهل: بالمقارنة مع المكسرات العادية، المكسرات ذاتية القفل DIN 7967 لا تتطلب أجهزة قفل أو أدوات إضافية، مما يسهل عملية التثبيت.
3. صيانة قليلة: مكافحتهم الفائقة للصدأ ومقاومتهم للتآكل تقلل من تكرار الصيانة واستبدالها ، مما يقلل من التكاليف العامة.
4. التطبيق الواسع: توفر هذه المكسرات بأحجام مختلفة مما يجعل مناسبة لمجموعة واسعة من الآلات والمعدات.

سيناريوهات التطبيق:

1. صناعة السيارات: في تصنيع السيارات، هذه المكسرات ذاتية القفل تستخدم على نطاق واسع في المحرك، الهيكل، وغيرها من اتصالات المكونات الحيوية،ضمان السلامة والاستقرار أثناء القيادة بسرعة عالية والاهتزازات.
2. معدات الآلات: تستخدم في الآلات الثقيلة والمعدات الصناعية والأدوات الدقيقة لضمان تشديد وقفل المكونات الرئيسية.
3. الفضاء الجوي: في قطاع الطيران والفضاء، حيث تتطلب متطلبات التثبيت عالية للغاية، يتم تفضيل هذه المكسرات ذاتية القفل لأدائها الممتاز للقفل والمتانة.
4. مجالات أخرى: بالإضافة إلى ذلك ، في الجسور والبناء والطاقة والشحن ، يتم تطبيق هذه المكسرات ذاتية القفل على نطاق واسع في الاتصالات التي تتطلب قوة عالية وقدرات القفل.



خيط المسمار			M4	M5	M6	M8	M10	M12
د
(ب)	السلسلة 1		0.7	0.8	1	1.25	1.5	1.75
	المسلسل 2		-	-	-	1	1.25	1.5
	المسلسل 3		-	-	-	-	1	1.25
د	السلسلة 1		3.5	4.5	5.3	6.9	8.6	10.4
	المسلسل 2		-	-	-	7.1	9	10.7
	المسلسل 3		-	-	-	-	9.3	11
e	≈		8.1	9.2	11.5	15	19.6	21.9
م			2.5	2.5	3	3.5	4	4.5
s	الحجم الاسمي (h13)		7	8	10	13	17	19
	دقيقة		6.78	7.78	9.78	12.73	16.73	18.67
t	السلسلة 1		0.3	0.4	0.4	0.5	0.5	0.6
	المسلسل 2		-	-	-	0.4	0.5	0.6
	المسلسل 3		-	-	-	-	0.5	0.6
لكل 1000 وحدة≈kg	السلسلة 1		0.17	0.28	0.4	0.9	1.4	1.9
	المسلسل 2		-	-	-	0.7	1.4	1.9
	المسلسل 3		-	-	-	-	1.4	1.9
خيط المسمار			M14	الـ M16	M18	M20	M22	M24
د
(ب)	السلسلة 1		2	2	2.5	2.5	2.5	3
	المسلسل 2		1.5	1.5	2	2	2	2
	المسلسل 3		-	-	1.5	1.5	1.5	1.5
د	السلسلة 1		12	14.1	15.5	17.6	19.6	21
	المسلسل 2		12.7	14.8	16.2	18.3	20.3	22.5
	المسلسل 3		-	-	16.8	18.8	20.8	22.8
e	≈		25.4	27.7	31.2	34.6	36.9	41.6
م			5	5	5.5	6	6	7
s	الحجم الاسمي (h13)		22	24	27	30	32	36
	دقيقة		21.67	23.67	26.67	29.67	31.61	35.61
t	السلسلة 1		0.6	0.7	0.7	0.8	0.8	0.9
	المسلسل 2		0.6	0.7	0.7	0.8	0.8	0.9
	المسلسل 3		-	-	0.7	0.7	0.7	0.7
لكل 1000 وحدة≈kg	السلسلة 1		2.5	3.4	4.1	5.8	6.4	9.5
	المسلسل 2		2.5	3.4	4.1	5.8	6.4	9.5
	المسلسل 3		-	-	4.1	5.1	5.6	7.4
خيط المسمار			M27	M30	M33	M36	M39	M42
د
(ب)	السلسلة 1		3	3.5	3.5	4	4	4.5
	المسلسل 2		2	2	2	3	3	3
	المسلسل 3		-	-	-	-	-	-
د	السلسلة 1		24.2	26.6	29.8	32.2	35.2	37.6
	المسلسل 2		25.5	28.5	31.5	33.6	36.6	39.8
	المسلسل 3		-	-	-	-	-	-
e	≈		47.3	53.1	57.7	63.5	69.3	75
م			7	8	8	9	9	11
s	الحجم الاسمي (h13)		41	46	50	55	60	65
	دقيقة		40.61	45.61	49.61	54.54	59.54	64.54
t	السلسلة 1		1	1.1	1.2	1.3	1.3	1.4
	المسلسل 2		1	1	1	1.3	1.3	1.4
	المسلسل 3		-	-	-	-	-	-
لكل 1000 وحدة≈kg	السلسلة 1		13	17.5	22	29	32	45
	المسلسل 2		13	16	18.5	29	32	45
	المسلسل 3		-	-	-	-	-	-
خيط المسمار			M45	M48	M52
د
(ب)	السلسلة 1		4.5	5	5
	المسلسل 2		3	3	3
	المسلسل 3		-	-	-
د	السلسلة 1		40.9	43.9	48.2
	المسلسل 2		42.8	45.8	49.8
	المسلسل 3		-	-	-
e	≈		80.8	86.5	92.4
م			12	14	16
s	الحجم الاسمي (h13)		70	75	80
	دقيقة		69.54	74.54	79.54
t	السلسلة 1		1.5	1.6	1.7
	المسلسل 2		1.5	1.5	1.5
	المسلسل 3		-	-	-
لكل 1000 وحدة≈kg	السلسلة 1		64	80	95
	المسلسل 2		64	75	80
	المسلسل 3		-	-	-
