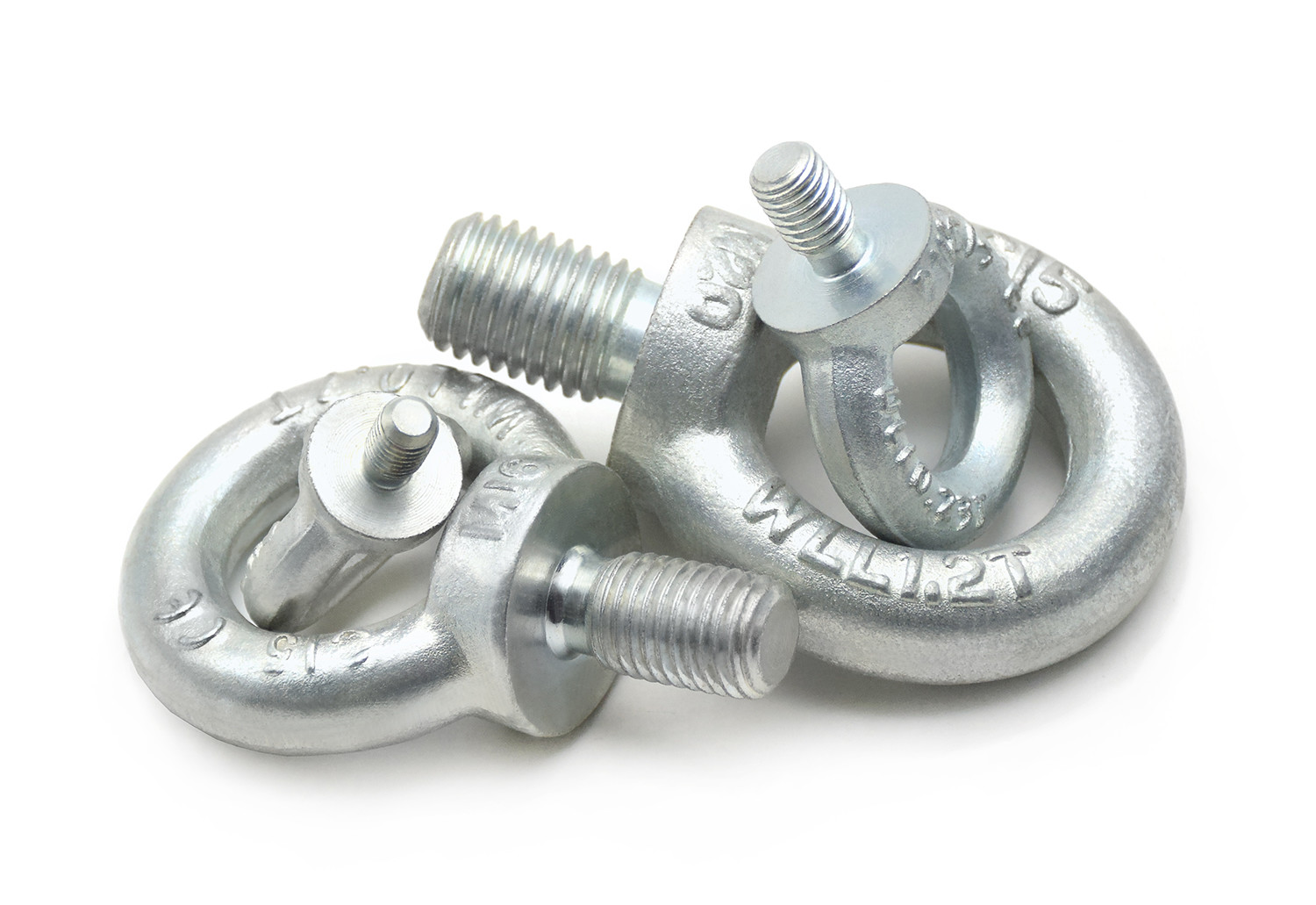

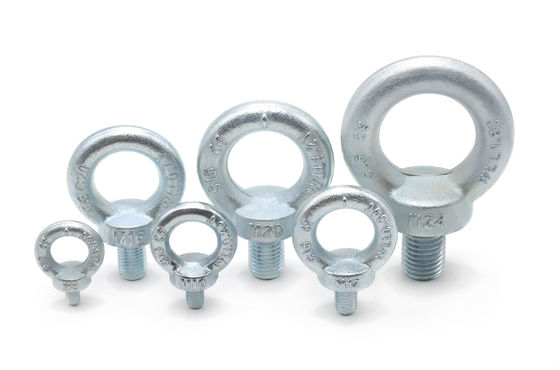

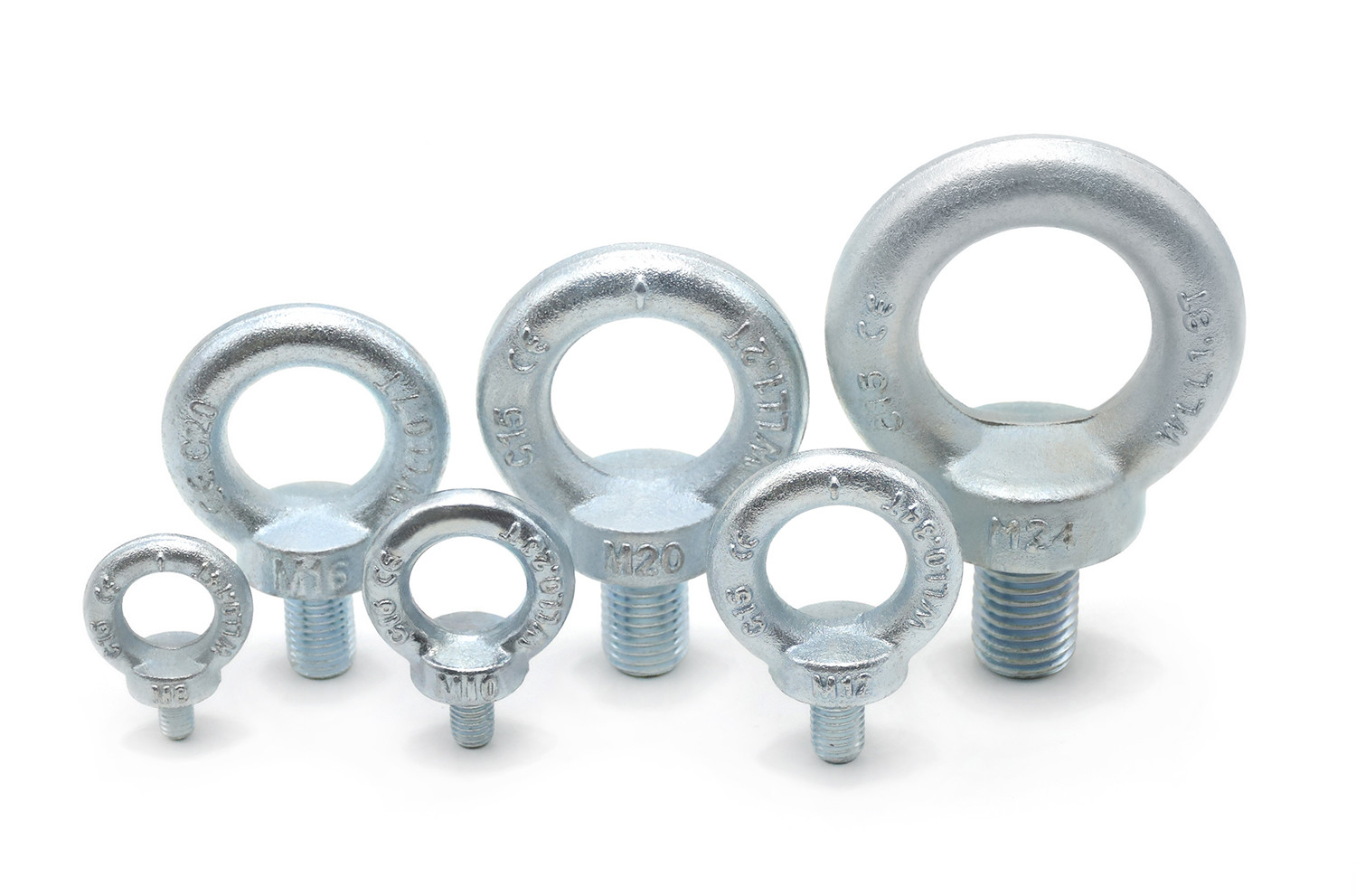

DIN580 أجهزة التجهيز الغالبية الرفع العين المقبس الفولاذ الكربوني قطرة مزورة داكرومت

  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
  • DIN580 Hardware Rigging Galvanized Lifting Eye Bolt Carbon Steel Drop Forged Dacromet
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل M8-M24
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم رفع براغي العين المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الكربون الصلب 45 # معالجة السطح زين- مغلفة، داكروميت
الحجم M8-M24/تماشياً مع متطلباتك الطول 15 مللي متر-50 مللي متر/حسب متطلباتك
إبراز

الجهاز الرفع العين مشبك,مشبك العين المرفوعة,DIN580 مشبك العين

,

Galvanized Lifting Eye Bolt

,

DIN580 Rigging Eye Bolt
اترك رسالة
منتوج وصف

DIN580 أجهزة المعدات المعدنية المعدنية المعدنية المعدنية المعدنية المعدنية



DIN580 أجهزة التجهيز الغالبية الرفع العين المقبس الفولاذ الكربوني قطرة مزورة داكرومت 0

خيط المسمار M8 M10 M12 الـ M16 M20 M24 M30 M36
د
d2 الحجم الاسمي 20 25 30 35 40 50 65 75
دقيقة 19.5 24.5 29.5 34.5 39.5 49.4 64.3 74.3
أقصى 20.9 25.9 30.9 36.1 41.1 51.2 66.3 76.5
d3 الحجم الاسمي 36 45 54 63 72 90 108 126
دقيقة 35.5 44.5 53.5 62.5 71.5 89.4 107.3 125.2
أقصى 37.1 46.1 55.1 64.1 73.1 91.2 109.5 127.7
d4 الحجم الاسمي 20 25 30 35 40 50 60 70
دقيقة 19.1 24.1 29.1 33.9 38.9 48.8 58.7 68.5
أقصى 20.5 25.5 30.5 35.5 40.5 50.6 60.7 70.7
e الحجم الاسمي 6 8 10 12 14 18 22 26
دقيقة 5.5 7.5 9.5 11.5 13.5 17.5 21.4 25.3
أقصى 6.9 8.9 10.9 12.9 14.9 19.1 23.2 27.3
f أقصى 2.5 3 3.5 4 5 6 7 8
ds الحجم الاسمي 6 7.7 9.4 13 16.4 19.6 25 30.3
دقيقة 5.82 7.48 9.18 12.73 16.13 19.27 24.67 29.91
h الحجم الاسمي 36 45 53 62 71 90 109 128
دقيقة 35.5 44.5 52.5 61.5 70.5 89.4 108.3 127.2
  37.1 46.1 54.1 63.1 72.1 91.2 110.5 129.7
k الحجم الاسمي 8 10 12 14 16 20 24 28
دقيقة 7.5 9.5 11.5 13.5 15.5 19.5 23.4 27.3
أقصى 8.9 10.9 12.9 14.9 16.9 21.1 25.2 29.3
(ل) الحجم الاسمي 13 17 20.5 27 30 36 45 54
دقيقة 12.65 16.65 20.08 26.58 29.58 35.5 44.5 53.5
أقصى 13.35 17.35 20.92 27.42 30.42 36.5 45.5 54.5
م الحجم الاسمي 10 12 14 16 19 24 28 32
دقيقة 9.5 11.5 13.5 15.5 18.5 23.5 27.4 31.3
أقصى 10.9 12.9 14.9 16.9 19.9 25.1 29.2 33.3
لكل وحدة ≈ كجم 0.06 0.11 0.18 0.28 0.45 0.74 1.66 2.65
خيط المسمار M42 M48 M56 M64 M72 × 6 M80 × 6 M100 × 6
د
d2 الحجم الاسمي 85 100 110 120 150 170 190
دقيقة 84.3 99.2 108.9 118.9 148.8 168.5 188.5
أقصى 86.5 101.7 112.1 122.1 152.4 173 193
d3 الحجم الاسمي 144 166 184 206 260 296 330
دقيقة 143.2 164.9 182.8 204.8 258.5 294.3 328.3
أقصى 145.7 168.1 186.4 208.4 263 299.3 333.3
d4 الحجم الاسمي 80 90 100 110 140 160 180
دقيقة 78.5 88.3 98.1 107.9 137.6 157.3 177
أقصى 80.7 90.8 100.9 111.1 141.2 161.3 181.5
e الحجم الاسمي 30 35 38 42 50 55 60
دقيقة 29.3 34.2 37.1 41.1 48.9 53.8 58.8
أقصى 31.3 36.7 39.9 43.9 52.1 57.4 62.4
f أقصى 9 10 11 12 12 12 12
ds الحجم الاسمي 35.6 41 48.3 55.7 63.7 71.7 91.7
دقيقة 35.21 40.61 47.91 55.24 63.24 71.24 91.16
h الحجم الاسمي 147 168 187 208 260 298 330
دقيقة 146.2 166.9 185.8 206.8 258.5 296.3 328.3
  148.7 170.1 189.4 210.4 263 301.3 333.3
k الحجم الاسمي 32 38 42 48 60 68 75
دقيقة 31.3 37.2 41.1 47.1 58.9 66.8 73.8
أقصى 33.3 39.7 43.9 49.9 62.1 70.4 77.4
(ل) الحجم الاسمي 63 68 78 90 100 112 130
دقيقة 62.4 67.4 77.4 89.3 99.3 111.3 129.2
أقصى 63.6 68.6 78.6 90.7 100.7 112.7 130.8
م الحجم الاسمي 38 46 50 58 72 80 88
دقيقة 37.3 45.2 49.1 57.1 70.9 78.8 86.8
أقصى 39.5 47.7 51.9 59.9 74.1 82.4 90.4
لكل وحدة ≈ كجم 4.03 6.38 8.8 12.4 23.3 34.2 49.1





السمات:

  1. عين رفع DIN580المساميرتقدم مجموعة واسعة من الأحجام من M6 إلى M100، وتلبية متطلبات تحمل الحمل والاتصال المتنوعة.
  2. المصنوعة من فولاذ 45# عالية الجودة، هذه DIN580الرفعالمسامير تظهر قوة ومتانة استثنائية.
  3. معالجة سطحية فريدة:يخضع السطح لعلاج خاص (مثل CORRUD-DT) ، مما يوفر مقاومة تآكل أقوى بـ 20 مرة على الأقل من التصبغ العادي.

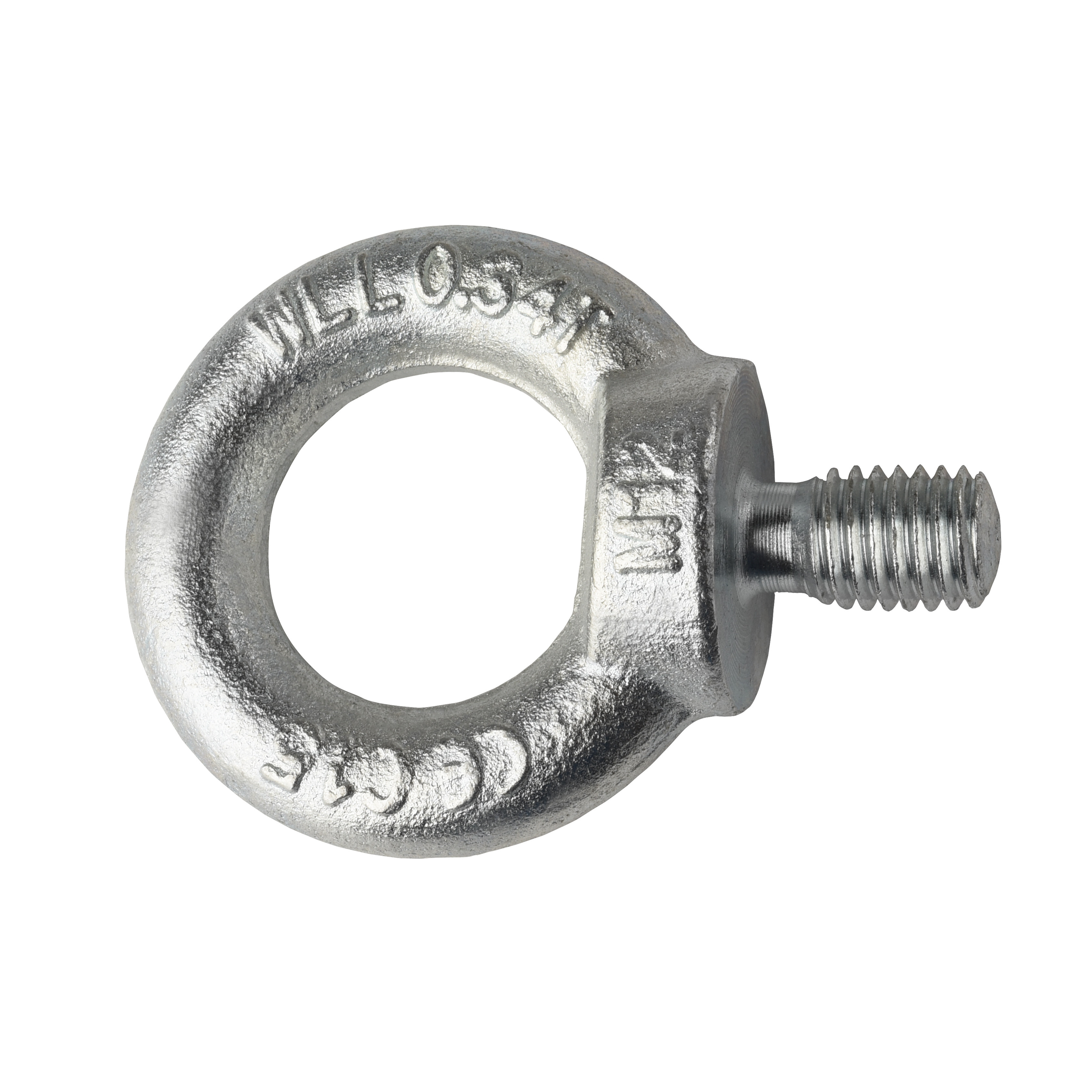

  4. علامات السلامة:يتم وضع علامات على محاور العين الرفعية مثل C15 ، C20 ، حد الحمل العامل (WLL) ، ومواصفات الحجم. يمكن إجراء مواصفات وعلامات مخصصة وفقًا لمتطلبات العملاء.
  5. لضمان جودة المنتجالمساميريتم تصنيعها من خلال عملية تزوير متكاملة وتخضع للتطبيع وكذلك اختبار القسوة.

المزايا:

  1. يمتاز بقدرة حمولة قصوىمنحتى 40T، هذه المسامير هي مناسبة لأعمال رفع ثقيلة.
  2. وذلك بفضلخاصةفي عملية معالجة السطح، تكون المسامير قادرة على مقاومة الصدأ والتآكل في البيئات القاسية بسهولة.
  3. قبل مغادرةمصنع، هذه المنتجات تخضع لإجراءات اختبار صارمة ومراقبة الجودة لضمان سلامتها وموثوقيتها أثناء الاستخدام.
  4. هذه المسامير يمكن استخدامهافيمجموعة واسعة من الصناعات والمناطق، وتلبية الاحتياجات المتنوعة لرفع في مختلف السيناريوهات.

التطبيقات:

  1. الموانئ والشحن: تستخدم لتثبيت السفن ورفع البضائع.
  2. البناء: يعملون في مواقع البناء لرفع مواد ومعدات البناء.
  3. التصنيع الصناعي: تستخدم في تصنيع الآلات ، وإنتاج السيارات ، ومجالات أخرى لرفع وتأمين المعدات.
  4. الطاقة والبنية التحتية: تطبق في تركيب وصيانة المعدات في الصناعات الكهربائية والبتروكيماوية والتعدين وغيرها.
  5. مجالات متخصصة أخرى: يستخدم أيضا على نطاق واسع في مجال الطيران والفضاء والسكك الحديدية وبناء الجسور ومجالات أخرى للقيام بمهام الرفع والتأمين.
