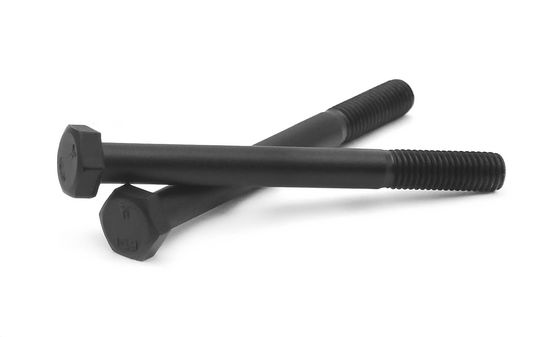

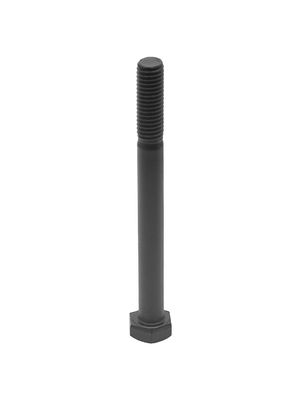

ISO 4014 UNI 5735 الرأس السادسية نصف الخيوط المسامير أكسيد أسود إطفاء M8 - M30

  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
  • ISO 4014 UNI 5735 Hexagon Head Half Threaded Bolts Black Oxide Quenching M8 - M30
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل M8-M30
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم المسامير الرأس السادسية نصف الخيوط المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الكربون الصلب 35 ك الدرجة 8.8
معالجة السطح أسود الحجم M8-M30/وفقا لمتطلباتك
الطول 80 مللي متر-280 مللي متر/حسب متطلباتك
إبراز

إطفاء المسامير نصف الخيوط,المسامير ذات الرأس السادسية,M30 نصف خيط محول هيكس

,

Hexagon Head Half Threaded Bolts

,

M30 Half Thread Hex Bolt
اترك رسالة
منتوج وصف

ISO 4014 UNI 5735 المسامير الرأس السادسية نصف الخيوط الأسود أكسيد إطفاء الفولاذ الكربوني 35K M8-M30 الفئة 8.8



DIN931 المسامير الرأسية الستة الأطراف مع الخيوط الجزئية هي المسامير التي تلتزم بالمواصفات التقنية التي حددها المعهد الألماني للتوحيد القياسي (DIN) ، المعهد الألماني للتوحيد القياسي.هذه المسامير تظهر العديد من الميزات الرئيسية والفوائد، مما يجعلها مناسبة لمختلف التطبيقات الهندسية.

الخصائص الهيكلية

  • تصميم الرأس: يحتوي المسامير على رأس مستطيل ، مما يسمح بسهولة التثبيت وإزالتها باستخدام أدوات مثل المفاتيح أو مفاتيح المقابس.
  • قسم الخيوط: تحتوي المسامير على خيوط جزئية ، مما يعني أن جزءًا فقط من الجذع هو الخيوط.هذا التصميم مناسب للتطبيقات التي يحتاج فيها المسمار إلى المرور من خلال أحد المكونات ويتم تشغيلها بمحار على الجانب الآخر.

التوحيدات والمواصفات:

  • معيار DIN931: تتماشى المسامير مع معيار DIN931 ، مما يضمن الاتساق والموثوقية من حيث الأبعاد والمواد والأداء.
  • مجموعة من الأحجام: وهي متوفرة في مجموعة واسعة من أحجام الخيوط من M1.6mm إلى M64mm وأطوال الشوك من L12mm إلى L500mm ، لتلبية الاحتياجات الهندسية المتنوعة.

المواد والأداء:

  • متطلبات المواد: عادة ما يتم تصنيع المسامير الرأسية الستة الأطراف DIN931 من مواد عالية المقاومة مثل الفولاذ الكربوني أو الفولاذ اللاصق أو الفولاذ المقاوم للصدأ.هذه المواد توفر خصائص ميكانيكية ممتازة، مقاومة للتآكل، والمتانة.
  • درجات الأداء: اعتمادًا على المادة والحجم ، فإن المسامير لها درجات أداء مختلفة ، مثل 8.8 و 10.9 لمسامير الفولاذ و A2-70 و A4-70 لمسامير الفولاذ المقاوم للصدأ.

مجالات التطبيق:

  • تعثر المسامير الرأسية الستة الأطراف DIN931 مع الخيوط الجزئية على تطبيقات في صناعات مختلفة ، بما في ذلك الآلات والسيارات وبناء السفن والبناء.يستخدمون لتثبيت المكونات الهيكلية، ربط الأنابيب، وتثبيت المعدات، وغيرها من الأغراض، وضمان اتصالات آمنة وموثوق بها.

المزايا:

  • التثبيت والإزالة السهلة: يسهل تصميم الرأس السداسي الدوران الفعال باستخدام الأدوات ، مما يحسن من كفاءة العمل.
  • المرونة: يسمح تصميم الخيوط الجزئية بالمرونة في سيناريوهات الاتصال المختلفة.
  • الموثوقية والمتانة: استخدام المواد عالية القوة والالتزام بمعايير DIN931 يضمن موثوقية المسامير ومتانتها ، وتلبية متطلبات التطبيقات الهندسية المختلفة.

ISO 4014 UNI 5735 الرأس السادسية نصف الخيوط المسامير أكسيد أسود إطفاء M8 - M30 0

حجم الخيوط (إم1)6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
د
(ب) مساحة الخيط 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
ب الحكم L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
ج دقيقة 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
أقصى 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
دأ أقصى 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
دs الحجم الاسمي 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
دقيقة الدرجة A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
الدرجة ب - - - - - - - - - - - -
دw دقيقة الدرجة A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
الدرجة ب - - - - - - - - - - - -
e دقيقة الدرجة A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
الدرجة ب - - - - - - - - - - - -
k الحجم الاسمي 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
الدرجة A دقيقة 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
أقصى 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
الدرجة ب دقيقة - - - - - - - - - - - -
أقصى - - - - - - - - - - - -
k1 دقيقة 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
ر دقيقة 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s الحجم الاسمي 3.2 4 5 5.5 6 7 8 10 11 13 17 19
دقيقة الدرجة A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
الدرجة ب - - - - - - - - - - - -
طول الخيط b       - - - - - - - - - - - -
حجم الخيوط (M14) الـ M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
د
(ب) مساحة الخيط 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
ب الحكم L≤125 34 38 42 46 50 54 60 66 72 78 84
125 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
ج دقيقة 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
أقصى 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
دأ أقصى 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
دs الحجم الاسمي 14 16 18 20 22 24 27 30 33 36 39
دقيقة الدرجة A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
الدرجة ب - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
دw دقيقة الدرجة A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
الدرجة ب - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e دقيقة الدرجة A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
الدرجة ب - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k الحجم الاسمي 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
الدرجة A دقيقة 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
أقصى 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
الدرجة ب دقيقة - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
أقصى - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 دقيقة 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
ر دقيقة 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s الحجم الاسمي 22 24 27 30 32 36 41 46 50 55 60
دقيقة الدرجة A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
الدرجة ب - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
طول الخيط b       - - - - - - - - - - -
