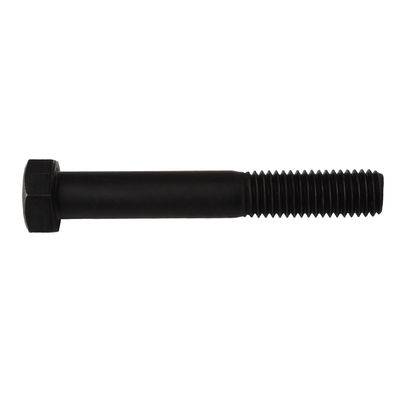

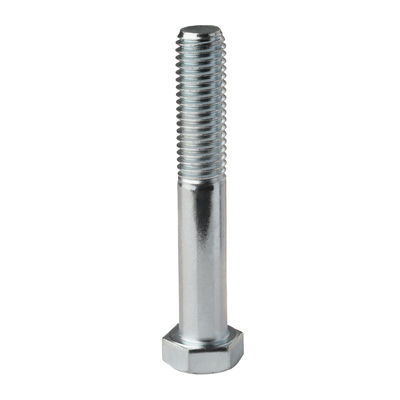

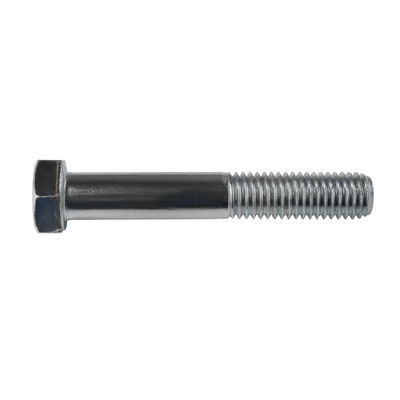

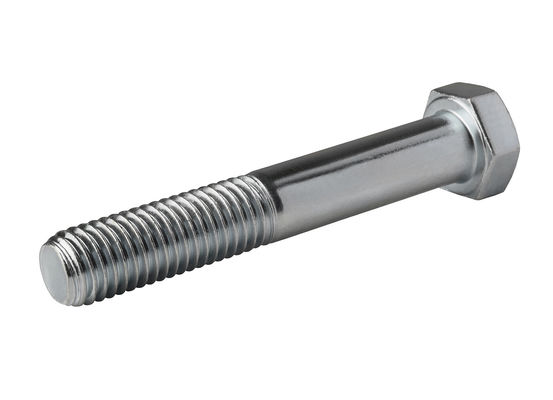

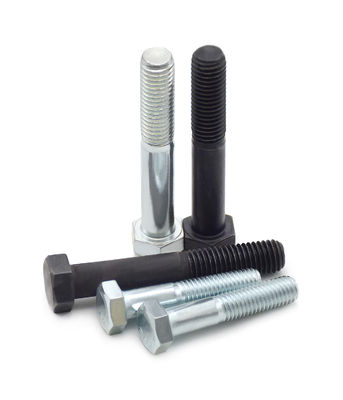

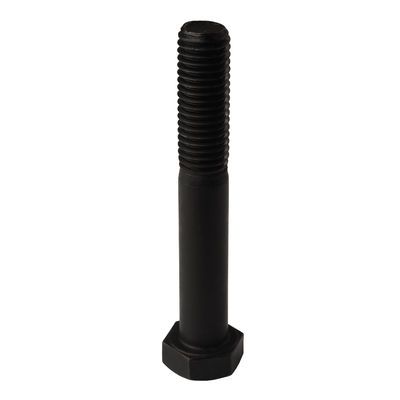

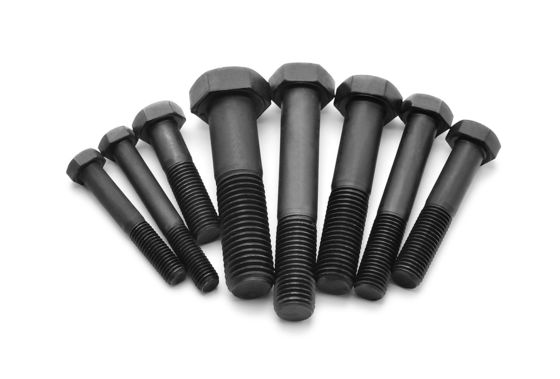

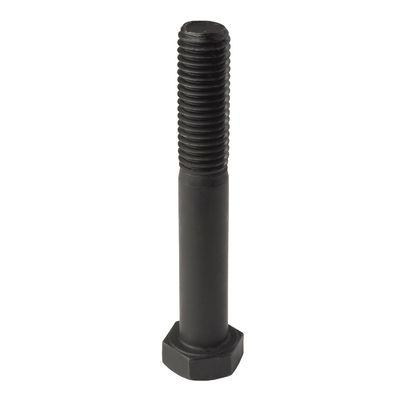

المسامير الصناعية ذات الرأس السوداني ذات الخيوط الجزئية DIN931-1 EN ISO4014 الفئة 8.8 10.9

  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
  • Hex Head Industrial Bolt Partially Threaded DIN931-1 EN ISO4014 Class 8.8 10.9
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل M5-M42
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم المسامير الرأس السادسية الصفوف A و B معقود جزئيا المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الفولاذ المقاوم للصدأ / الكربون الصلب نوع الرأس رئيس السداسي
معالجة السطح مصقول، المجلفن، أسود الدرجة 8.8/ 109
اللون الأبيض والأزرق والأصفر والأسود وعادي
إبراز

المسامير الصناعية ذات الرأس الثلاثي,الفئة 8.8 المسامير الصناعية,المسمار الرئيسي للأسلاك الثلاثية DIN931-1

,

Class 8.8 Industrial Bolt

,

Hex Head Bolt DIN931-1
اترك رسالة
منتوج وصف

DIN931-1 EN ISO4014 المسامير الرأس السادسية الصف A و B مع أسلاك جزئية الفئة8.8 10.9



 المسامير الصناعية ذات الرأس السوداني ذات الخيوط الجزئية DIN931-1 EN ISO4014 الفئة 8.8 10.9 0

حجم الخيوط (إم1)6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
د
(ب) مساحة الخيط 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
ب الحكم L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
ج دقيقة 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
أقصى 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
دأ أقصى 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
دs الحجم الاسمي 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
دقيقة الدرجة A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
الدرجة ب - - - - - - - - - - - -
دw دقيقة الدرجة A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
الدرجة ب - - - - - - - - - - - -
e دقيقة الدرجة A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
الدرجة ب - - - - - - - - - - - -
k الحجم الاسمي 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
الدرجة A دقيقة 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
أقصى 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
الدرجة ب دقيقة - - - - - - - - - - - -
أقصى - - - - - - - - - - - -
k1 دقيقة 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
ر دقيقة 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s الحجم الاسمي 3.2 4 5 5.5 6 7 8 10 11 13 17 19
دقيقة الدرجة A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
الدرجة ب - - - - - - - - - - - -
طول الخيط b     - - - - - - - - - - - -
حجم الخيوط (M14) الـ M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
د
(ب) مساحة الخيط 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
ب الحكم L≤125 34 38 42 46 50 54 60 66 72 78 84
125 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
ج دقيقة 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
أقصى 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
دأ أقصى 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
دs الحجم الاسمي 14 16 18 20 22 24 27 30 33 36 39
دقيقة الدرجة A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
الدرجة ب - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
دw دقيقة الدرجة A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
الدرجة ب - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e دقيقة الدرجة A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
الدرجة ب - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k الحجم الاسمي 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
الدرجة A دقيقة 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
أقصى 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
الدرجة ب دقيقة - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
أقصى - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 دقيقة 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
ر دقيقة 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s الحجم الاسمي 22 24 27 30 32 36 41 46 50 55 60
دقيقة الدرجة A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
الدرجة ب - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
طول الخيط b     - - - - - - - - - - -





المواصفات



DIN931 المسامير الرأسية الستة الأطراف مع الخيوط الجزئية هي المسامير التي تلتزم بالمواصفات التقنية التي حددها المعهد الألماني للتوحيد القياسي (DIN) ، المعهد الألماني للتوحيد القياسي.هذه المسامير تظهر العديد من الميزات الرئيسية والفوائد، مما يجعلها مناسبة لمختلف التطبيقات الهندسية.

الخصائص الهيكلية

  • تصميم الرأس السادس الأطراف من المسامير، والالتزام بالمعايير الدولية، يوفر تنوعا كبيرا، وبالتالي يسمح بسهولة التثبيتإزالةباستخدام أدوات مثل المفاتيح الفرنسية أو مفاتيح المقابس.
  • النصفمقطوعةالتصميميحتوي على مشبك مع خيوط فقط على جزء من ساقه.هذا التصميم مناسب بشكل خاص للتطبيقات التي يحتاج فيها المسمار إلى اختراق مكون وتشديدها بشكل آمن مع محار على الجانب الآخر.

التوحيدات والمواصفات:

  • معيار DIN931: تتماشى المسامير مع معيار DIN931 ، مما يضمن الاتساق والموثوقية من حيث الأبعاد والمواد والأداء.
  • مجموعة من الأحجام: وهي متوفرة في مجموعة واسعة من أحجام الخيوط من M1.6mm إلى M64mm وأطوال الشوك من L12mm إلى L500mm ، لتلبية الاحتياجات الهندسية المتنوعة.

المواد والأداء:

  • متطلبات المواد: عادة ما يتم تصنيع المسامير الرأسية الستة الأطراف DIN931 من مواد عالية المقاومة مثل الفولاذ الكربوني أو الفولاذ اللاصق أو الفولاذ المقاوم للصدأ.هذه المواد توفر خصائص ميكانيكية ممتازة، مقاومة للتآكل، والمتانة.
  • درجات الأداء: اعتمادًا على المادة والحجم ، فإن المسامير لها درجات أداء مختلفة ، مثل 8.8 و 10.9 لمسامير الفولاذ و A2-70 و A4-70 لمسامير الفولاذ المقاوم للصدأ.

مجالات التطبيق:

  • تعثر المسامير الرأسية الستة الأطراف DIN931 مع الخيوط الجزئية على تطبيقات في صناعات مختلفة ، بما في ذلك الآلات والسيارات وبناء السفن والبناء.يستخدمون لتثبيت المكونات الهيكلية، ربط الأنابيب، وتثبيت المعدات، وغيرها من الأغراض، وضمان اتصالات آمنة وموثوق بها.

المزايا:

  • التثبيت والإزالة السهلة: يسهل تصميم الرأس السداسي الدوران الفعال باستخدام الأدوات ، مما يحسن من كفاءة العمل.
  • المرونة: يسمح تصميم الخيوط الجزئية بالمرونة في سيناريوهات الاتصال المختلفة.

الموثوقية والمتانة: استخدام المواد عالية القوة والالتزام بمعايير DIN931 يضمن موثوقية المسامير ومتانتها ، وتلبية متطلبات التطبيقات الهندسية المختلفة.
