المسامير الرأسية الهكساجونية المصلحة جزئياً DIN931-1 ISO4014 الفئة 8.8 10.9

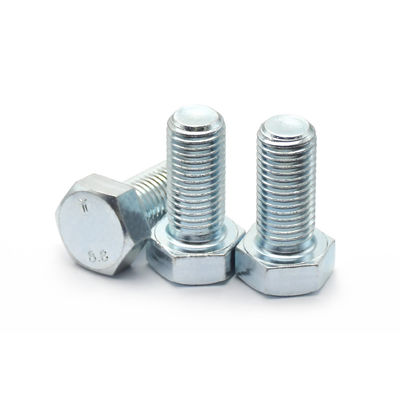

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

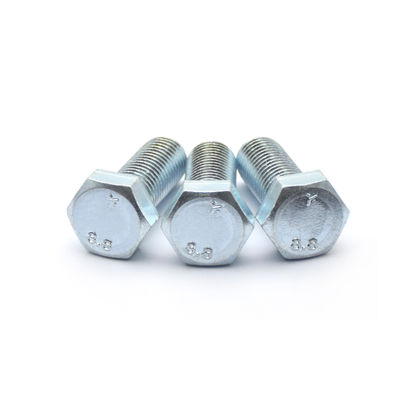

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

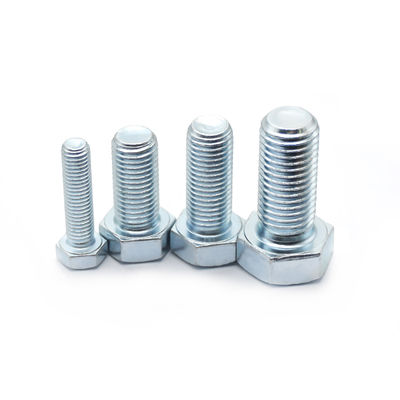

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9

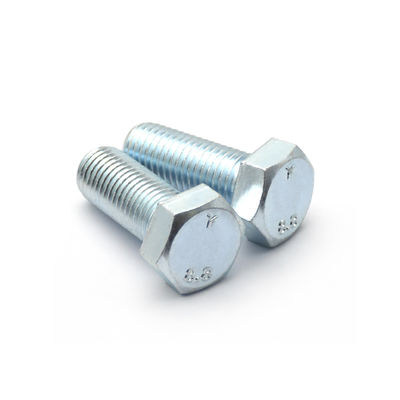

  • Partially Threaded Galvanized Hexagon Head Bolts DIN931-1 ISO4014 Class 8.8 10.9
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل M8-M33
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم مسامير الرأس السداسية مترابطة جزئيًا المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الفولاذ اللاصق 40Cr/فولاذ الكربون 35K الدرجة 8.8/10.9 إلخ
معالجة السطح عادي، أسود، مطلي بالزنك / حسب متطلباتك نوع الرأس رأس سداسي
السطح جالفانزيد الحجم M8-M33/حسب متطلباتك
الطول 8 مللي متر-240 مللي متر/حسب متطلباتك
إبراز

المسامير الرأسية السادسة الزجاجية,المسامير الرأسية الستة الأطراف DIN931-1,المسامير الستية المشددة بالخيوط الجزئية

,

Hexagon Head Bolts DIN931-1

,

Partially Threaded Galvanized Hex Bolts
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Carbon steel 35K Grade8.8 M5-M30 30-280 1
M5*45 M5 45 10000
M5*50 M5 50 10000
M5*55 M5 55 10000
M5*65 M5 65 10000
M6*30 M6 30 10000
M6*35 M6 35 10000
M6*50 M6 50 10000
M6*60 M6 60 10000
M6*70 M6 70 10000
M6*100 M6 100 10000
M8*30 M8 30 10000
M8*35 M8 35 10000
M8*40 M8 40 10000
M8*45 M8 45 10000
M8*50 M8 50 10000
M8*55 M8 55 10000
M8*60 M8 60 10000
M8*65 M8 65 10000
M8*70 M8 70 10000
M8*75 M8 75 10000
M8*80 M8 80 10000
M8*85 M8 85 10000
M8*90 M8 90 10000
M8*100 M8 100 10000
M8*110 M8 110 10000
M8*150 M8 150 10000
M8*160 M8 160 10000
M10*40 M10 40 10000
M10*50 M10 50 10000
M10*65 M10 65 10000
M10*70 M10 70 10000
M10*75 M10 75 10000
M10*80 M10 80 10000
M10*90 M10 90 10000
M10*95 M10 95 10000
M10*100 M10 100 10000
M10*120 M10 120 10000
M10*130 M10 130 10000
M10*140 M10 140 10000
M12*50 M12 50 10000
M12*55 M12 55 10000
M12*60 M12 60 10000
M12*70 M12 70 10000
M12*75 M12 75 10000
M12*80 M12 80 10000
M12*85 M12 85 10000
M12*90 M12 90 10000
M12*95 M12 95 10000
M12*100 M12 100 10000
M12*105 M12 105 10000
M12*110 M12 110 10000
M12*120 M12 120 10000
M12*130 M12 130 10000
M12*140 M12 140 10000
M12*150 M12 150 10000
M12*160 M12 160 10000
M12*165 M12 165 10000
M12*190 M12 190 10000
M14*60 M14 60 10000
M14*75 M14 75 10000
M16*50 M16 50 10000
M16*60 M16 60 10000
M16*65 M16 65 10000
M16*70 M16 70 10000
M16*75 M16 75 10000
M16*80 M16 80 10000
M16*85 M16 85 10000
M16*90 M16 90 10000
M16*95 M16 95 10000
M16*100 M16 100 10000
M16*110 M16 110 10000
M16*120 M16 120 10000
M16*130 M16 130 10000
M16*140 M16 140 10000
M16*150 M16 150 10000
M16*200 M16 200 10000
M16*210 M16 210 10000
M16*240 M16 240 10000
M16*260 M16 260 10000
M16*280 M16 280 10000
M18*60 M18 60 10000
M18*140 M18 140 10000
M20*60 M20 60 10000
M20*65 M20 65 10000
M20*70 M20 70 10000
M20*75 M20 75 10000
M20*80 M20 80 10000
M20*85 M20 85 10000
M20*90 M20 90 10000
M20*100 M20 100 10000
M20*110 M20 110 10000
M20*120 M20 120 10000
M20*130 M20 130 10000
M20*140 M20 140 10000
M20*150 M20 150 10000
M20*160 M20 160 10000
M20*170 M20 170 10000
M20*200 M20 200 10000
M20*210 M20 210 10000
M20*220 M20 220 10000
M20*240 M20 240 10000
M20*250 M20 250 10000
M22*70 M22 70 10000
M22*100 M22 100 10000
M22*180 M22 180 10000
M22*200 M22 200 10000
M24*80 M24 80 10000
M24*90 M24 90 10000
M24*95 M24 95 10000
M24*100 M24 100 10000
M24*120 M24 120 10000
M24*140 M24 140 10000
M24*150 M24 150 10000
M24*170 M24 170 10000
M24*200 M24 200 10000
M24*210 M24 210 10000
M24*240 M24 240 10000
M27*150 M27 150 10000
M30*110 M30 110 10000
M30*140 M30 140 10000
Aolly Steel 40Cr Grade10.9 M6-M22 40-140 1
M6*40 M6 40 10000
M8*120 M8 120 10000
M10*120 M10 120 10000
M12*80 M12 80 10000
M14*45 M14 45 10000
M16*140 M16 140 10000
M22*110 M22 110 10000
If you have more needs, please contact customer service 1 1 1
اترك رسالة
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
منتوج وصف

DIN931-1 ISO4014 المسامير الرأس هيكساجونية متداخلة جزئيًا مع الخيوط الصلب الكربوني المصقول 35K / الفولاذ اللاصق 40Cr الفئة 8.8 10.9



DIN931 المسامير الرأسية الستة الأطراف مع الخيوط الجزئية هي المسامير التي تلتزم بالمواصفات التقنية التي حددها المعهد الألماني للتوحيد القياسي (DIN) ، المعهد الألماني للتوحيد القياسي.هذه المسامير تظهر العديد من الميزات الرئيسية والفوائد، مما يجعلها مناسبة لمختلف التطبيقات الهندسية.

الخصائص الهيكلية

  • تصميم الرأس: يحتوي المسامير على رأس مستطيل ، مما يسمح بسهولة التثبيت وإزالتها باستخدام أدوات مثل المفاتيح أو مفاتيح المقابس.
  • قسم الخيوط: تحتوي المسامير على خيوط جزئية ، مما يعني أن جزءًا فقط من الجذع هو الخيوط.هذا التصميم مناسب للتطبيقات التي يحتاج فيها المسمار إلى المرور من خلال أحد المكونات ويتم تشغيلها بمحار على الجانب الآخر.

التوحيدات والمواصفات:

  • معيار DIN931: تتماشى المسامير مع معيار DIN931 ، مما يضمن الاتساق والموثوقية من حيث الأبعاد والمواد والأداء.
  • مجموعة من الأحجام: وهي متوفرة في مجموعة واسعة من أحجام الخيوط من M1.6mm إلى M64mm وأطوال الشوك من L12mm إلى L500mm ، لتلبية الاحتياجات الهندسية المتنوعة.

المواد والأداء:

  • متطلبات المواد: عادة ما يتم تصنيع المسامير الرأسية الستة الأطراف DIN931 من مواد عالية المقاومة مثل الفولاذ الكربوني أو الفولاذ اللاصق أو الفولاذ المقاوم للصدأ.هذه المواد توفر خصائص ميكانيكية ممتازة، مقاومة للتآكل، والمتانة.
  • درجات الأداء: اعتمادًا على المادة والحجم ، فإن المسامير لها درجات أداء مختلفة ، مثل 8.8 و 10.9 لمسامير الفولاذ و A2-70 و A4-70 لمسامير الفولاذ المقاوم للصدأ.

مجالات التطبيق:

  • تعثر المسامير الرأسية الستة الأطراف DIN931 مع الخيوط الجزئية على تطبيقات في صناعات مختلفة ، بما في ذلك الآلات والسيارات وبناء السفن والبناء.يستخدمون لتثبيت المكونات الهيكلية، ربط الأنابيب، وتثبيت المعدات، وغيرها من الأغراض، وضمان اتصالات آمنة وموثوق بها.

المزايا:

  • التثبيت والإزالة السهلة: يسهل تصميم الرأس السداسي الدوران الفعال باستخدام الأدوات ، مما يحسن من كفاءة العمل.
  • المرونة: يسمح تصميم الخيوط الجزئية بالمرونة في سيناريوهات الاتصال المختلفة.
  • الموثوقية والمتانة: استخدام المواد عالية القوة والالتزام بمعايير DIN931 يضمن موثوقية المسامير ومتانتها ، وتلبية متطلبات التطبيقات الهندسية المختلفة.

المسامير الرأسية الهكساجونية المصلحة جزئياً DIN931-1 ISO4014 الفئة 8.8 10.9 0

حجم الخيوط
د		 (إم1)6 M2 M2.5 M3 (M3.5) M4 M5 M6 (M7) M8 M10 M12
(ب) مساحة الخيط 0.35 0.4 0.45 0.5 0.6 0.7 0.8 1 1 1.25 1.5 1.75
ب الحكم L≤125 9 10 11 12 13 14 16 18 20 22 26 30
125 - - - - - - 22 24 26 28 32 36
L>200 - - - - - - - - - - 45 49
ج دقيقة 0.1 0.1 0.1 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15 0.15
أقصى 0.25 0.25 0.25 0.4 0.4 0.4 0.5 0.5 0.5 0.6 0.6 0.6
دأ أقصى 2 2.6 3.1 3.6 4.1 4.7 5.7 6.8 7.8 9.2 11.2 13.7
دs الحجم الاسمي 1.6 2 2.5 3 3.5 4 5 6 7 8 10 12
دقيقة الدرجة A 1.46 1.86 2.36 2.86 3.32 3.82 4.82 5.82 6.78 7.78 9.78 11.73
الدرجة ب - - - - - - - - - - - -
دw دقيقة الدرجة A 2.4 3.2 4.1 4.6 5.1 5.9 6.9 8.9 9.8 11.6 15.6 17.4
الدرجة ب - - - - - - - - - - - -
e دقيقة الدرجة A 3.41 4.32 5.45 6.01 6.58 7.66 8.79 11.05 12.12 14.38 18.9 21.1
الدرجة ب - - - - - - - - - - - -
k الحجم الاسمي 1.1 1.4 1.7 2 2.4 2.8 3.5 4 4.8 5.3 6.4 7.5
الدرجة A دقيقة 0.98 1.28 1.58 1.88 2.28 2.68 3.35 3.85 4.65 5.15 6.22 7.32
أقصى 1.22 1.52 1.82 2.12 2.52 2.92 3.65 4.15 4.95 5.45 6.58 7.68
الدرجة ب دقيقة - - - - - - - - - - - -
أقصى - - - - - - - - - - - -
k1 دقيقة 0.7 0.9 1.1 1.3 1.6 1.9 2.28 2.63 3.19 3.54 4.28 5.05
ر دقيقة 0.1 0.1 0.1 0.1 0.1 0.2 0.2 0.25 0.25 0.4 0.4 0.6
s الحجم الاسمي 3.2 4 5 5.5 6 7 8 10 11 13 17 19
دقيقة الدرجة A 3.02 3.82 4.82 5.32 5.82 6.78 7.78 9.78 10.73 12.73 16.73 18.67
الدرجة ب - - - - - - - - - - - -
طول الخيط b       - - - - - - - - - - - -



حجم الخيوط
د		 (M14) الـ M16 (M18) M20 (M22) M24 (M27) M30 (M33) M36 (M39)
(ب) مساحة الخيط 2 2 2.5 2.5 2.5 3 3 3.5 3.5 4 4
ب الحكم L≤125 34 38 42 46 50 54 60 66 72 78 84
125 40 44 48 52 56 60 66 72 78 84 90
L>200 53 57 61 65 69 73 79 85 91 97 103
ج دقيقة 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3
أقصى 0.6 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 1
دأ أقصى 15.7 17.7 20.2 22.4 24.4 26.4 30.4 33.4 36.4 39.4 42.4
دs الحجم الاسمي 14 16 18 20 22 24 27 30 33 36 39
دقيقة الدرجة A 13.73 15.73 17.73 19.67 21.67 23.67 - - - - -
الدرجة ب - 15.57 17.57 19.48 21.48 23.48 26.48 29.48 32.38 35.38 38.38
دw دقيقة الدرجة A 20.5 22.5 25.3 28.2 30 33.6 - - - - -
الدرجة ب - 22 24.8 27.7 29.5 33.2 38 42.7 46.6 51.1 55.9
e دقيقة الدرجة A 24.49 26.75 30.14 33.53 35.72 39.98 - - - - -
الدرجة ب - 26.17 29.56 32.95 35.03 39.55 45.2 50.85 55.37 60.79 66.44
k الحجم الاسمي 8.8 10 11.5 12.5 14 15 17 18.7 21 22.5 25
الدرجة A دقيقة 8.62 9.82 11.28 12.28 13.78 14.78 - - - - -
أقصى 8.98 10.18 11.72 12.72 14.22 15.22 - - - - -
الدرجة ب دقيقة - 9.71 11.15 12.15 13.65 14.65 16.65 18.28 20.58 22.08 24.58
أقصى - 10.29 11.85 12.85 14.35 15.35 17.35 19.12 21.42 22.92 25.42
k1 دقيقة 5.96 6.8 7.8 8.5 9.6 10.3 11.7 12.8 14.4 15.5 17.2
ر دقيقة 0.6 0.6 0.6 0.8 0.8 0.8 1 1 1 1 1
s الحجم الاسمي 22 24 27 30 32 36 41 46 50 55 60
دقيقة الدرجة A 21.67 23.67 26.67 29.67 31.61 35.38 - - - - -
الدرجة ب - 23.16 26.16 29.16 31 35 40 45 49 53.8 58.8
طول الخيط b       - - - - - - - - - - -
