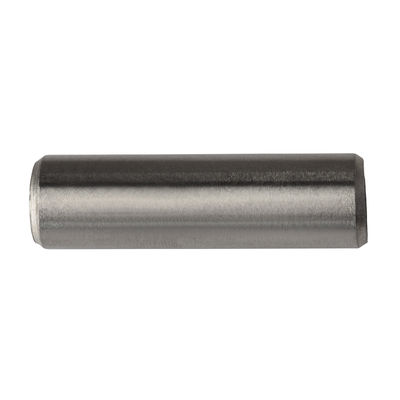

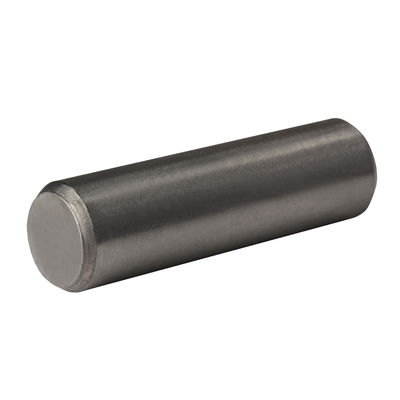

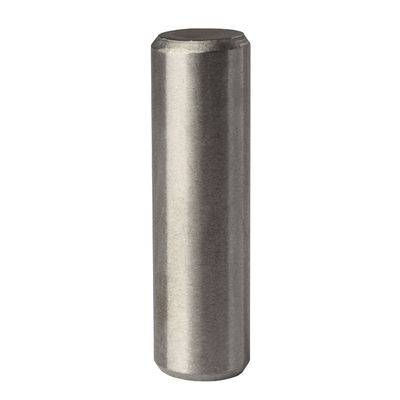

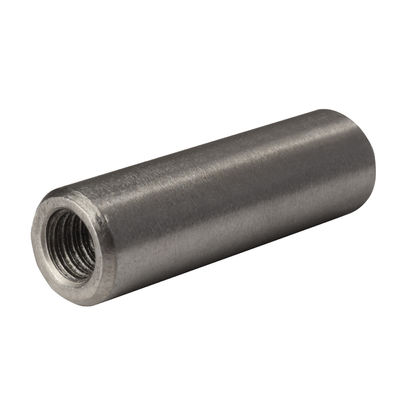

DIN 7979 و ISO 8735 الفولاذ الكربوني الخيوط المتوازية مع خيوط داخلية M10 - M16

  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
  • DIN 7979 ISO 8735 Carbon Steel Quenching Parallel Pins With Internal Thread M10 - M16
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل الطول35~55mm
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم دبابيس متوازية مع خيط داخلي المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد A3 الكربون الصلب أنهي تصلب عن طريق التبريد
الشكل تفتق اللون سهل
الطول 35mm-55mm الحجم M10-M16/حسب متطلباتك
إبراز

إطفاء الدبابيس المتوازية,الخيوط الداخلية الموازية,فولاذ الكربون DIN 7979 Pin

,

Internal Thread Parallel Pins

,

Carbon Steel DIN 7979 Pin
اترك رسالة
منتوج وصف

DIN7979 ISO 8735 الفولاذ الكربوني A3 صلابة بسيطة عن طريق إطفاء الدبابيس الموازية مع الخيط الداخلي M10-M16



DIN 7979 و ISO 8735 الفولاذ الكربوني الخيوط المتوازية مع خيوط داخلية M10 - M16 0

قطر اسمي Φ6 Φ8 Φ10 Φ12 Φ14 Φ16 Φ20
د
د الحجم الاسمي (m6) 6 8 10 12 14 16 20
أقصى 6.012 8.015 10.015 12.018 14.018 16.018 20.021
دقيقة 6.004 8.006 10.006 12.007 14.007 16.007 20.008
أ1 ≈ 1.2 1.6 2 2.5 2.5 3 3.5
أ2 ≈ 0.8 1 1.2 1.6 1.8 2 2.5
ج1 ≈ 0.6 0.8 1 1.2 1.4 1.6 2
ج2 ≈ 2.1 2.6 3 3.8 4 4.7 6
د2 M4 M5 M6 M6 M8 M8 M10
د3 4.3 5.3 6.4 6.4 8.4 8.4 10.5
t1 6 8 10 10 12 12 16
t2 دقيقة 10 12 16 16 20 20 25
قطر اسمي Φ25 Φ30 Φ40 Φ50 Φ60 Φ70 Φ80
د
د الحجم الاسمي (m6) 25 30 40 50 60 70 80
أقصى 25.021 30.021 40.025 50.025 60.03 70.03 80.03
دقيقة 25.008 30.008 40.009 50.009 60.011 70.011 80.011
أ1 ≈ 4 5 6.3 8 10 12 14
أ2 ≈ 3 4 5 6.3 8 10 12
ج1 ≈ 2.5 3 4 5 6 7 8
ج2 ≈ 6 7 8 10 12 14 16
د2 الـ M16 M20 M20 M24 M30 M36 M42
د3 17 21 21 25 31 37 43
t1 24 30 30 36 40 54 63
t2 دقيقة 34 42 42 50 56 71 82





الخصائص

  1. لتحقيق صلابة ممتازة ومقاومة للارتداء,خضعت الدبابيس لمعالجة التخفيف والتصلب ، والتي يمكن استخدامها في تطبيقات الحمل الكبير والاستخدام المتكرر.
  2. بفضل التصميم المتوازي للدبابيس ، يتم ضمان مستقيمة مستقرة أثناء التثبيت والاستخدام ، ومنع الانحناء أو التشوهتحتقوة.
  3. يسمح تصميم الخيط الداخلي بالاقتران مع المسامير المقابلة ، لتحقيق اتصال وموقع أكثر أمانًا..
  4. تم تصنيع هذه الدبابيس وفقا للمعايير الدولية، وتضمن الدقة والاتساق الأبعاد، مما يجعلها مناسبةواسعةمجموعة من الآلات والمعدات الدقيقة.
  5. المصنوعة من الصلب اللاصق عالية القوة أو غيرها من المواد الفاخرة، هذه الدبابيس تظهر قوة استثنائية ومقاومة للتآكل، وضمان الاستقرار والموثوقية طوال حياتهم الخدمية.

المزايا

  1. بعد الخضوع للتخفيفصلابةهذه الدبابيس تظهر صلابة عالية للغاية، مما يمكنها من مقاومةالاحتكاكوالضغط.
  2. مع المعالجة السطحية الخاصة، هذه الدبابيس تعرضمتعلقةمقاومة للارتداء ، وتطويل عمر الخدمة ، والحد من تواتر الاستبدال ، وفي نهاية المطاف توفير التكاليف.
  3. تصميم الخيوط الداخلية يعزز استقرار وموثوقية الاتصال بين الدبابيس والمكسرات أو الثقوب الخيوطية ، مما يضمن تناسبًا آمنًا..
  4. التصميم الموازي والالتزامالتوحيدتبسيط وتسريع عملية التثبيت.
  5. قادرة على تطبيقها على مجموعة واسعة من المعدات الدقيقة، هذه الدبابيس تلبي احتياجات مختلف الصناعات.

التطبيقات

  1. آلات الدقة: DIN 7979 و ISO 8735 البطاقات الموازية المحفوفة بالخيوط الداخلية هي مكونات لا غنى عنها في الآلات الدقيقة التي تتطلب تحديد المواقع والاتصالات بدقة عالية ،مثل أدوات آلة CNC وخطوط الإنتاج الآلي.
  2. تصنيع العفن: في تصنيع القوالب، تستخدم هذه الدبابيس لتثبيت القوالب والشرائح وغيرها من المكونات، وضمان دقة واستقرار القالب.
  3. تصميم الأجهزة: في تصميم الأجهزة ، تستخدم هذه المسامير لوضع وتثبيت قطع العمل ، مما يضمن الدقة والاستقرار أثناء عملية التصنيع.
  4. المعدات الآلية: في المعدات الآلية، تستخدم هذه الدبابيس لنقل الطاقة، والاتصال، وموقع، ووظائف أخرى، وضمان التشغيل الطبيعي للمعدات.
  5. صناعة الطيران والفضاء: تطلب صناعة الطيران الدقة والموثوقية القصوى من مكوناتها.تستخدم لربط وتثبيت مختلف المكونات الحيوية.
