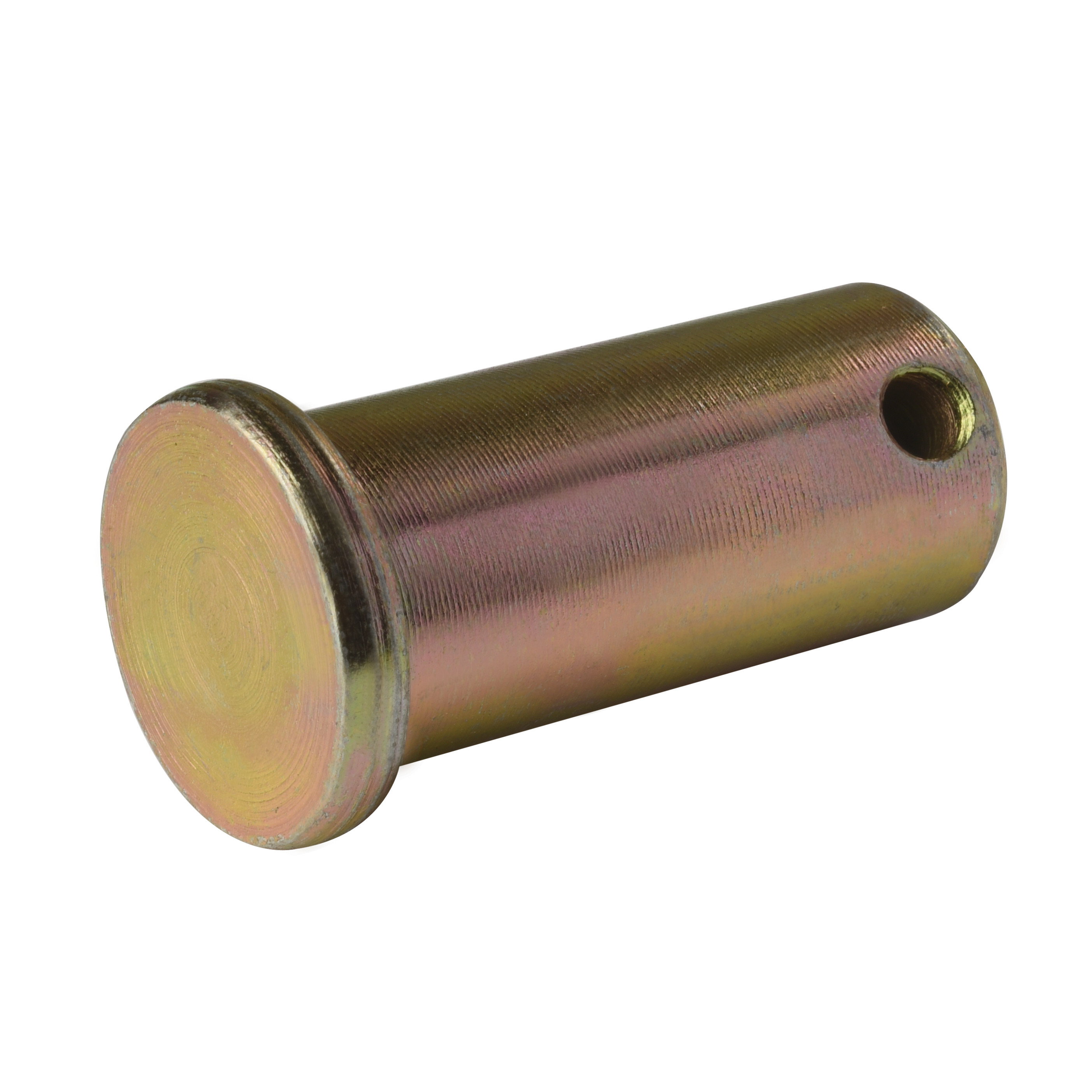

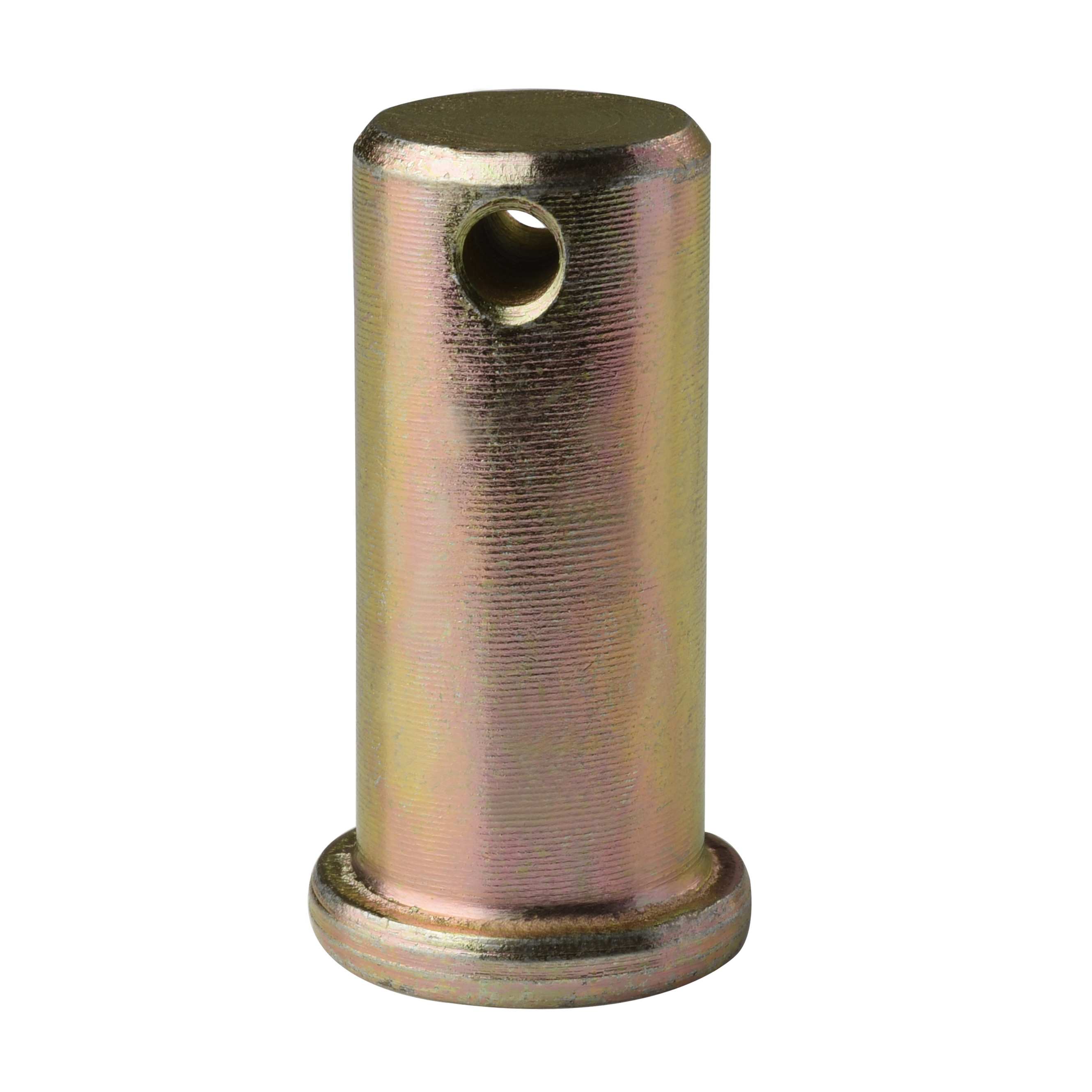

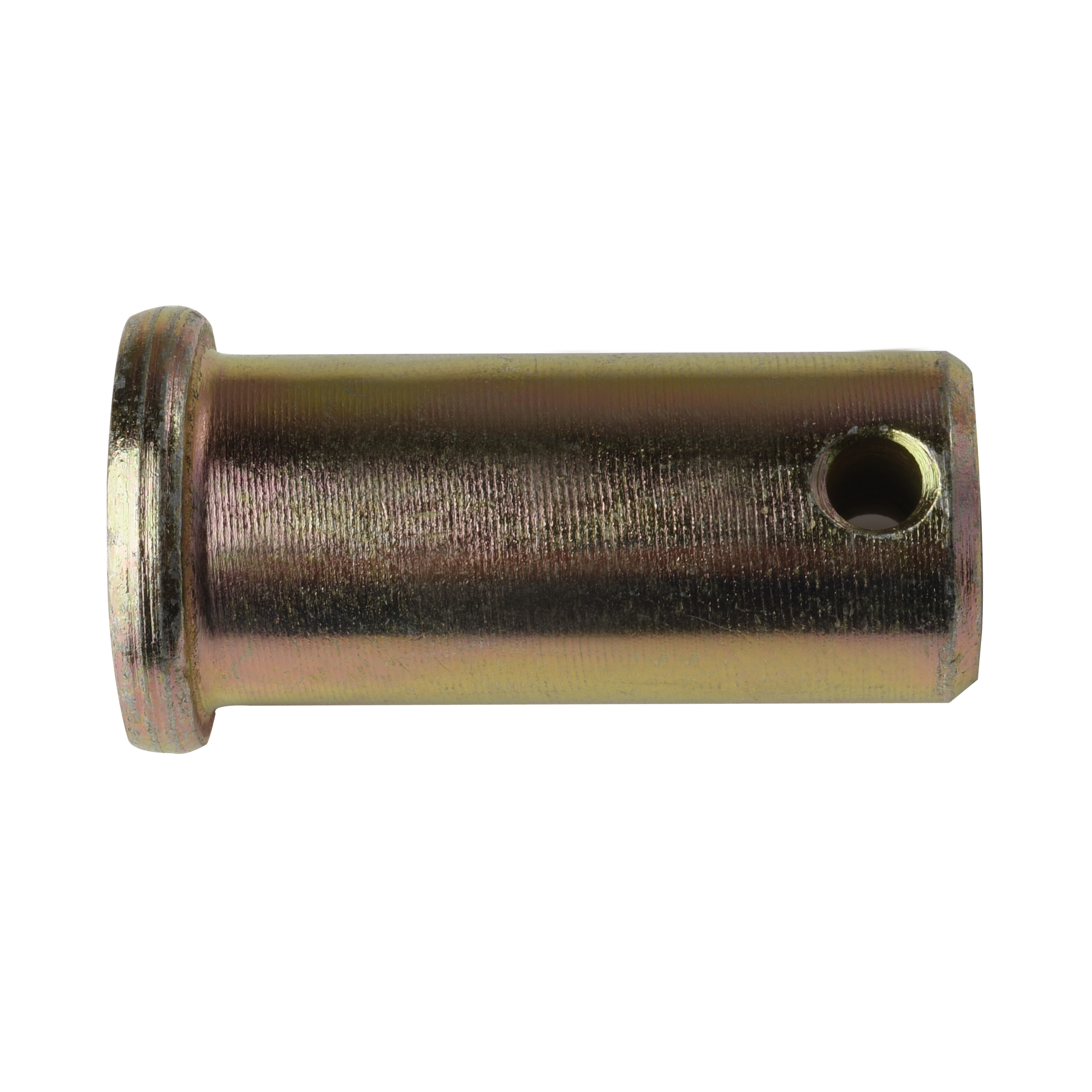

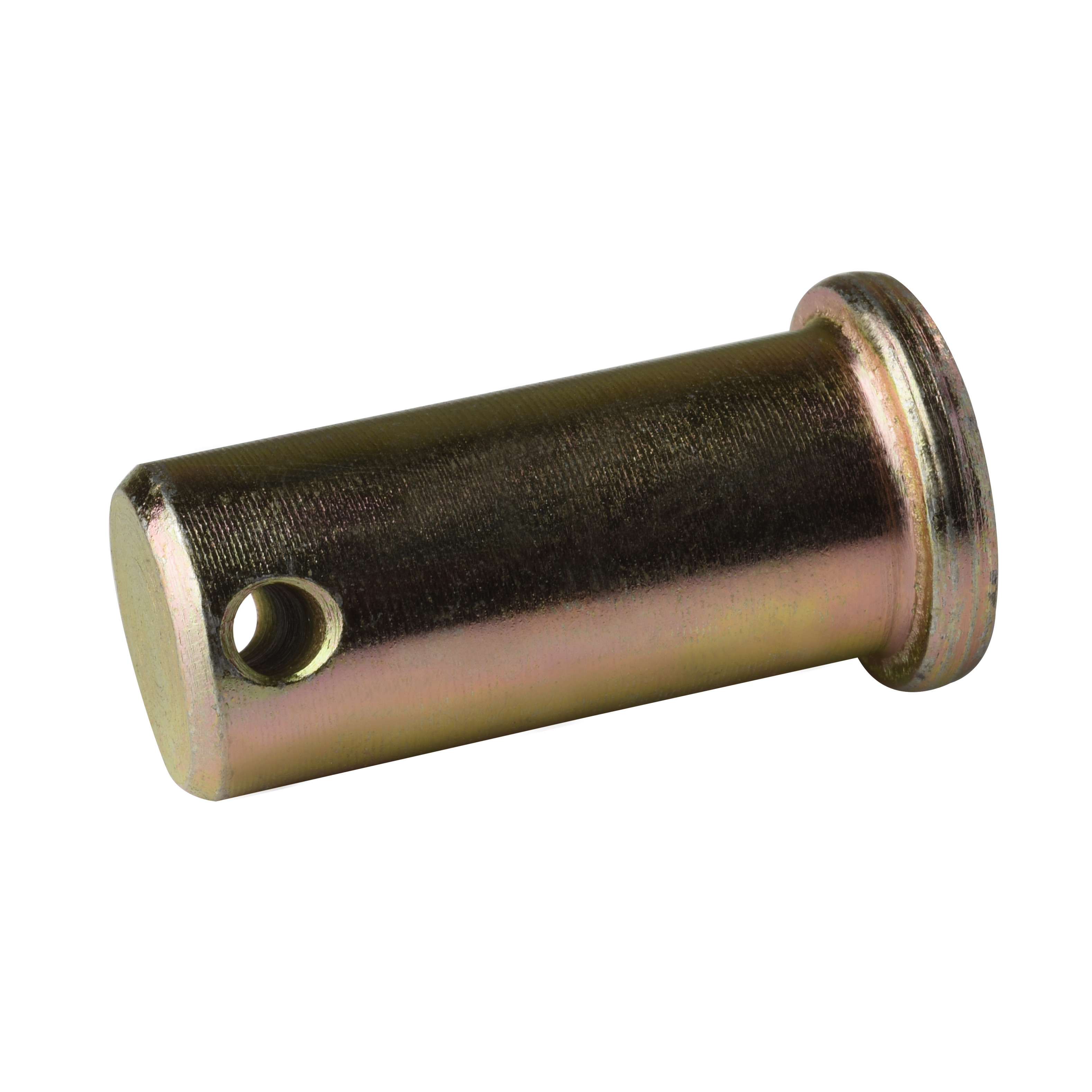

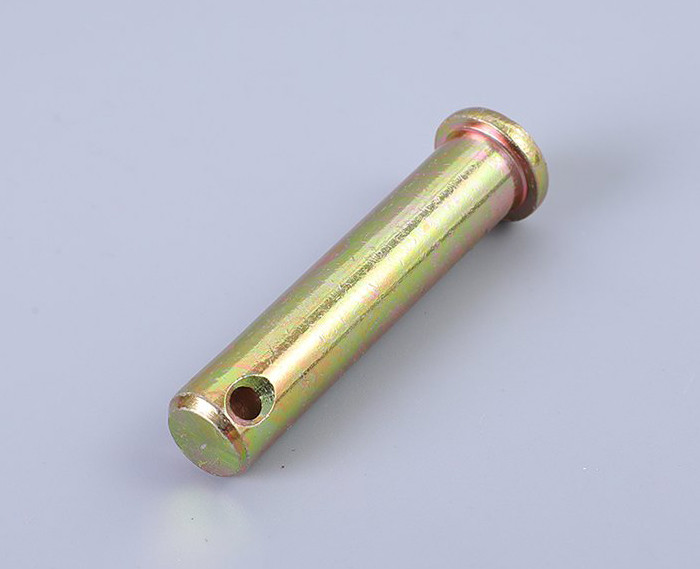

DIN1444 EN22341 ISO 2341 دبوس الكليفيس مع رأس فولاذ الكربون المقوى بالزنك

  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
  • DIN1444 EN22341 ISO 2341 Clevis Pin With Head Carbon Steel Zinc Plated
مكان المنشأ مقاطعة جيانغسو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل Φ10-Φ16
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم دبابيس Clevis مع الرأس المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الكربون الصلب 35 ك معالجة السطح لوحة الزنك
اللون أصفر الدرجة 8.8
الحجم Φ10-Φ16/حسب متطلباتك الطول 25-40 مللي متر/حسب متطلباتك
إبراز

فولاذ الكربون ISO 2341 كليفيس بين,ملفوف بالزنك ISO 2341,الدبابيس من الفولاذ الكربوني DIN1444

,

Zinc Plated ISO 2341 Clevis Pin

,

Carbon Steel Pins DIN1444
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
Φ10*25 Φ10 25 10000
Φ10*32 Φ10 32 10000
Φ16*35 Φ16 35 10000
Φ16*45 Φ16 45 10000
If you have more needs, please contact customer service 1 1 1
اترك رسالة
specifications and models Nominal diameter of thread(mm) Length(mm) inventory
منتوج وصف

DIN1444 ISO2341 EN22341 فولاذ الكربون 35K مزين بالزنك الصفراء الزنك 8.8 دبوس الكليفيس مع الرأس Φ10-Φ16



DIN1444 EN22341 ISO 2341 دبوس الكليفيس مع رأس فولاذ الكربون المقوى بالزنك 0

قطر اسمي 3 4 5 6 8 10 12
د
د أقصى 3 4 5 6 8 10 12
دقيقة 2.94 3.925 4.925 5.925 7.91 9.91 11.89
دk أقصى 5 6 8 10 14 18 20
دقيقة 4.7 5.7 7.64 9.64 13.57 17.57 19.48
د1 أقصى 0.94 1.14 1.34 1.74 2.14 3.38 3.38
دقيقة 0.8 1 1.2 1.6 2 3.2 3.2
k الحجم الاسمي 1 1 1.6 2 3 4 4
أقصى 1.125 1.125 1.725 2.125 3.125 4.15 4.15
دقيقة 0.875 0.875 1.475 1.875 2.875 3.85 3.85
(ل)h دقيقة 1.6 2.2 2.9 3.2 3.5 4.5 5.5
قطر اسمي 14 16 18 20 22 24 27
د
د أقصى 14 16 18 20 22 24 27
دقيقة 13.89 15.89 17.89 19.87 21.87 23.87 26.87
دk أقصى 22 25 28 30 33 36 40
دقيقة 21.48 24.48 27.48 29.48 32.38 35.38 39.38
د1 أقصى 4.18 4.18 5.18 5.18 5.18 6.52 6.52
دقيقة 4 4 5 5 5 6.3 6.3
k الحجم الاسمي 4 4.5 5 5 5.5 6 6
أقصى 4.15 4.65 5.15 5.15 5.65 6.15 6.15
دقيقة 3.85 4.35 4.85 4.85 5.35 5.85 5.85
(ل)h دقيقة 6 6 7 8 8 9 9
قطر اسمي 30 33 36 40 45 50 55
د
د أقصى 30 33 36 40 45 50 55
دقيقة 29.87 32.84 35.84 39.84 44.84 49.84 54.81
دk أقصى 44 47 50 55 60 66 72
دقيقة 43.38 46.38 49.38 54.26 59.26 65.26 71.26
د1 أقصى 8.22 8.22 8.22 8.22 10.22 10.22 10.22
دقيقة 8 8 8 8 10 10 10
k الحجم الاسمي 8 8 8 8 9 9 11
أقصى 8.18 8.18 8.18 8.18 9.18 9.18 11.215
دقيقة 7.82 7.82 7.82 7.82 8.82 8.82 10.785
(ل)h دقيقة 10 10 10 10 12 12 14
قطر اسمي 60 70 80 90 100
د
د أقصى 60 70 80 90 100
دقيقة 59.81 69.81 79.81 89.78 99.78
دk أقصى 78 90 100 110 120
دقيقة 77.26 89.13 99.13 109.13 119.13
د1 أقصى 10.22 13.27 13.27 13.27 13.27
دقيقة 10 13 13 13 13
k الحجم الاسمي 12 13 13 13 13
أقصى 12.215 13.215 13.215 13.215 13.215
دقيقة 11.785 12.785 12.785 12.785 12.785
(ل)h دقيقة 14 16 16 16 16







الخصائص:

  • تم تصميم عمود الدبوس الرئيسي DIN1444 فيالموافقةمع المعايير الدولية، مع مجموعة واسعة من الأحجام التي تقدم خيارات مختلفة لتلبية المتطلبات.
  • يمكن تصنيعها من مجموعة متنوعة من المواد ، بما في ذلك فولاذ المقاوم للصدأ الصف 304 ، 316 ، 2205 ، 2507 ، 310S ، 904L ، وكذلك الفولاذ الكربوني ، لتلبية مختلف بيئات العملوالمتطلبات.
  • يتم استخدام دبوس DIN1444 في المقام الأول لربط عمودين أوالمعداتبعد أن يتم الاتصال باستخدام الدبوس ، يتم إدخال دبوس منقسم في الثقب الموجود في نهاية الدبوس لتثبيت القطعة في مكانها.

المزايا:

  • السبب في أن DIN1444 مناسبةمختلفةالبيئات الصناعية وسيناريوهات التطبيق بسبب مجموعة متنوعة من المواصفات وخيارات المواد الوفيرة.
  • مزيج من المسامير و المساميريضمناستقرار وموثوقية الاتصال.
  • إنتاج وتصنيع دبوس المفاصل يلتزمون بدقة بمعايير DIN ، مما يضمن الأبعاد الدقيقة ، وضمان جودة المنتجقابلية الاستبدال، مما يقلل من صعوبات الصيانة والاستبدال، وفي نهاية المطاف توفير التكاليف.

سيناريوهات التطبيق:

  • أنظمة المضخات والصمامات والأنابيب: في أنظمة نقل السوائل ، يتم استخدام دبوس DIN1444 على نطاق واسع لتوصيل وتثبيت المضخات والصمامات والأنابيب.
  • صناعة البتروكيماويات: بسبب بيئة العمل الخاصة في صناعة البتروكيماويات ، هناك حاجة إلى موصلات مقاومة للتآكل وعالية القوة.أصبحت دبوس DIN1444 خيارًا مثاليًا بسبب خيارات المواد المتنوعة وأساليب الاتصال المستقرة.
  • معدات الهندسة البحرية: في المعدات الهندسية البحرية ، توفر دبوس DIN1444 اتصالًا مستقرًا وموثوقًا ، مما يضمن عمل المعدات بشكل صحيح في البيئات البحرية القاسية.
  • توليد طاقة الرياح: يلعب دبوس DIN1444 أيضا دورا حيويا في توصيل وتثبيت المعدات في توليد طاقة الرياح.
