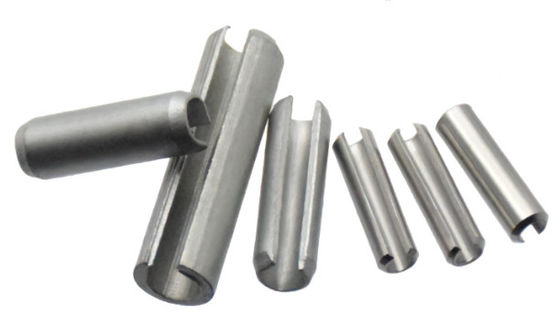

DIN1481 الفولاذ المقاوم للصدأ SUS304 نوع الربيع الدبابيس المستقيمة المفتوحة النوع الثقيل العادي
| مكان المنشأ | مقاطعة جيانغ سو الصين |
|---|---|
| اسم العلامة التجارية | YingYan |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | Φ4-Φ8 |
| الحد الأدنى لكمية | 1000 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم | دبابيس مستقيمة من نوع الربيع، مشقوقة، من النوع الثقيل | المعيار | GB/DIN/ASME/EN/ISO/JIS B&إلخ. |
|---|---|---|---|
| المواد | الفولاذ المقاوم للصدأ SUS304 | معالجة السطح | التلميع |
| اللون | سهل | الحجم | Φ4-Φ8/وفقا لمتطلباتك |
| الطول | 10mm-16mm/وفقا لمتطلباتك | ||
| إبراز | SUS304 نوع الربيع الدبابيس المستقيمة,DIN1481 نوع الربيع الدبابيس المستقيمة,الدبوس الثقيل DIN 1481,DIN1481 Spring Type Straight Pins,Heavy DIN 1481 Pin |
||
منتوج وصف
DIN1481 الفولاذ المقاوم للصدأ SUS304 نوع الربيع المسامير المستقيمة ، المفتوحة ، النوع الثقيل العادي
| قطر اسمي | Φ1 | Φ1.5 | Φ2 | Φ2.5 | Φ3 | Φ3.5 | Φ4 | ||
| د | |||||||||
| أ | 0.15 | 0.25 | 0.35 | 0.4 | 0.5 | 0.6 | 0.65 | ||
| د | دقيقة | 1.2 | 1.7 | 2.3 | 2.8 | 3.3 | 3.8 | 4.4 | |
| أقصى | 1.3 | 1.8 | 2.4 | 2.9 | 3.5 | 4 | 4.6 | ||
| د2 | ≈ | 0.8 | 1.1 | 1.5 | 1.8 | 2.1 | 2.3 | 2.8 | |
| s | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.75 | 0.8 | ||
| الحد الأدنى لقوة القطع، واحد (ك.إن) | 0.35 | 0.79 | 1.41 | 2.19 | 3.16 | 4.53 | 5.62 | ||
| الحد الأدنى للقشر المزدوج،kN | 0.7 | 1.58 | 2.82 | 4.38 | 6.32 | 9.06 | 11.24 | ||
| قطر اسمي | Φ4.5 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | Φ13 | ||
| د | |||||||||
| أ | 0.8 | 0.9 | 1.2 | 2 | 2 | 2 | 2 | ||
| د | دقيقة | 4.9 | 5.4 | 6.4 | 8.5 | 10.5 | 12.5 | 13.5 | |
| أقصى | 5.1 | 5.6 | 6.7 | 8.8 | 10.8 | 12.8 | 13.8 | ||
| د2 | ≈ | 2.9 | 3.4 | 3.9 | 5.5 | 6.5 | 7.5 | 8.5 | |
| s | 1 | 1 | 1.25 | 1.5 | 2 | 2.5 | 2.5 | ||
| الحد الأدنى لقوة القطع، واحد (ك.إن) | 7.68 | 8.77 | 13.02 | 21.38 | 35.08 | 52.07 | 57.55 | ||
| الحد الأدنى للقشر المزدوج،kN | 15.36 | 17.54 | 26.04 | 42.76 | 70.16 | 104.1 | 115.1 | ||
| قطر اسمي | Φ14 | Φ16 | Φ18 | Φ20 | Φ21 | Φ25 | Φ28 | ||
| د | |||||||||
| أ | 2 | 2 | 2 | 3 | 3 | 3 | 3 | ||
| د | دقيقة | 14.4 | 16.5 | 18.5 | 20.5 | 21.5 | 25.5 | 28.5 | |
| أقصى | 14.8 | 16.8 | 18.9 | 20.9 | 21.9 | 25.9 | 28.9 | ||
| د2 | ≈ | 8.5 | 10.5 | 11.5 | 12.5 | 13.5 | 15.5 | 17.5 | |
| s | 3 | 3 | 3.5 | 4 | 4 | 5 | 5.5 | ||
| الحد الأدنى لقوة القطع، واحد (ك.إن) | 72.36 | 85.51 | 111.27 | 140.32 | 149.09 | 219.25 | 271.32 | ||
| الحد الأدنى للقشر المزدوج،kN | 144.7 | 171 | 222.5 | 280.6 | 298.2 | 438.5 | 542.6 | ||
| قطر اسمي | Φ30 | Φ32 | Φ35 | Φ38 | Φ40 | Φ45 | Φ50 | ||
| د | |||||||||
| أ | 3 | 3 | 3 | 4 | 4 | 4 | 4 | ||
| د | دقيقة | 30.5 | 32.5 | 35.5 | 38.5 | 40.5 | 45.5 | 50.5 | |
| أقصى | 30.9 | 32.9 | 35.9 | 38.9 | 40.9 | 45.9 | 50.9 | ||
| د2 | ≈ | 18.5 | 20.5 | 21.5 | 23.5 | 25.5 | 28.5 | 31.5 | |
| s | 6 | 6 | 7 | 7.5 | 7.5 | 8.5 | 9.5 | ||
| الحد الأدنى لقوة القطع، واحد (ك.إن) | 315.72 | 342.03 | 429.73 | 501.53 | 534.42 | 680.22 | 843.57 | ||
| الحد الأدنى للقشر المزدوج،kN | 631.4 | 684 | 859 | 1003 | 1068 | 1360 | 1685 | ||
الخصائص:
- هذه الدبوس الأسطوانية هيمجهزةمع فتحات على طول طول المحور ، مما يسمح بتشوه مرن أثناء التثبيت ، مما يسهل الإدراج والتثبيت.
- هذه الدبابيس الأسطوانية مصنوعةمنالفولاذ الكربوني أو مواد أخرى عالية القوة، مما يمكنهم من مقاومة قوى السحب والقطع الكبيرة.
- يتم تصنيع أطراف الدبابيس إلىمقطوعةالأسطح، مما يجعل إدخال أكثر ملاءمة وتقليل خطر تلف المكونات الأخرى أثناء التجميع.
- بمجرد إدخالها في فتحة، تتوسع الدبابيس قليلاً، مما يخلق توترًا خارجيًا يضمنها بقوة على جدران الحفرة، مما يضمن اتصالًا مستقرًا.
المزايا:
- بفضل تصميمها المفتوحمقطوعةيمكن إدخال أقلام الربيع المستقيمة الثقيلة في الثقوب المسبقة الصنع بسهولة ، مما يلغي الحاجة إلى أدوات تركيب معقدة أو تقنيات متخصصة.
- الأدواتالتوسعالطبيعةالنتائجفي مكان أقوى ضد جدران الثقب ، مما يعزز استقرار الاتصال. وهذا يسمح له بمقاومة اهتزازات وأضرار أكبر ،ضمان المتانة وطول عمر التطبيق بشكل عام.
- تم تصميم أقلام الربيع المفتوحة المستقيمة الثقيلة لسهولة التثبيت وإزالتها ، مما يجعلها مثالية للاستخدام في مجموعة واسعة من الآلات والمعدات ، وخاصةفيالحالات التي يتطلب فيها تفكيك وإعادة تجميع متكرر، مثل المفاصل والريشات ومكونات نقل الطاقة.تنوعها يضمن فوائد كبيرة في هذه التطبيقات.
التطبيقات:
- اتصالات المفاصل:الجهاز الثقيلمستقيمأدوات الربيعتستخدم عادة في اتصالات المفصل ، مما يوفر اتصالًا مستقرًا يسمح للمفصل بالدوران بحرية عند الحاجة.
- تثبيت الربيع: في تطبيقات الربيع ، يمكن استخدام هذه المسامير لتثبيت نهايات الربيع ، مما يمنع الحركة أو الشق.
- مكونات نقل الطاقة: في أنظمة نقل الطاقة ، يتم استخدام دبوس ربيعي مستقيم ثقيل للخدمة لربط وتأمين مختلف مكونات نقل الطاقة ، مثل العجلات والعمود ،و الارتباطات.
