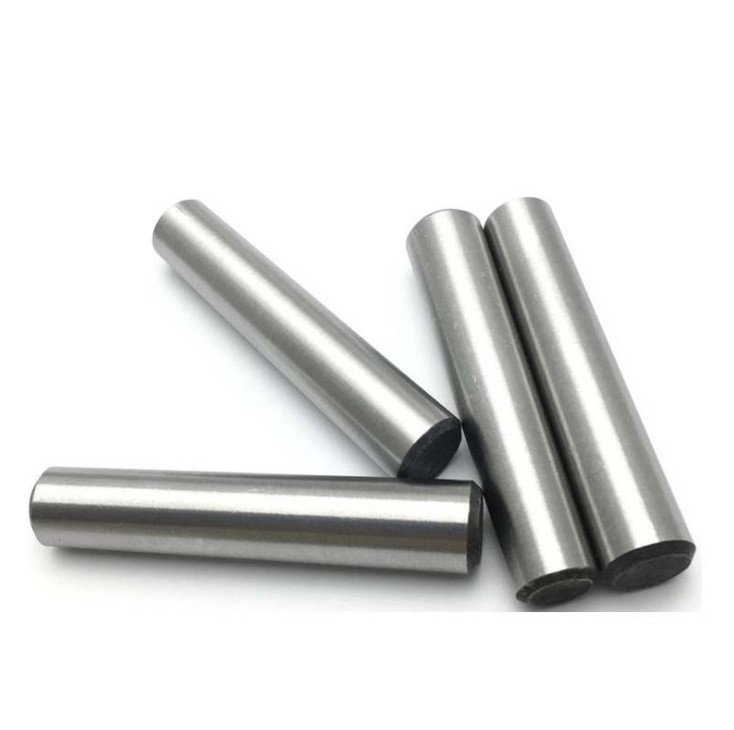

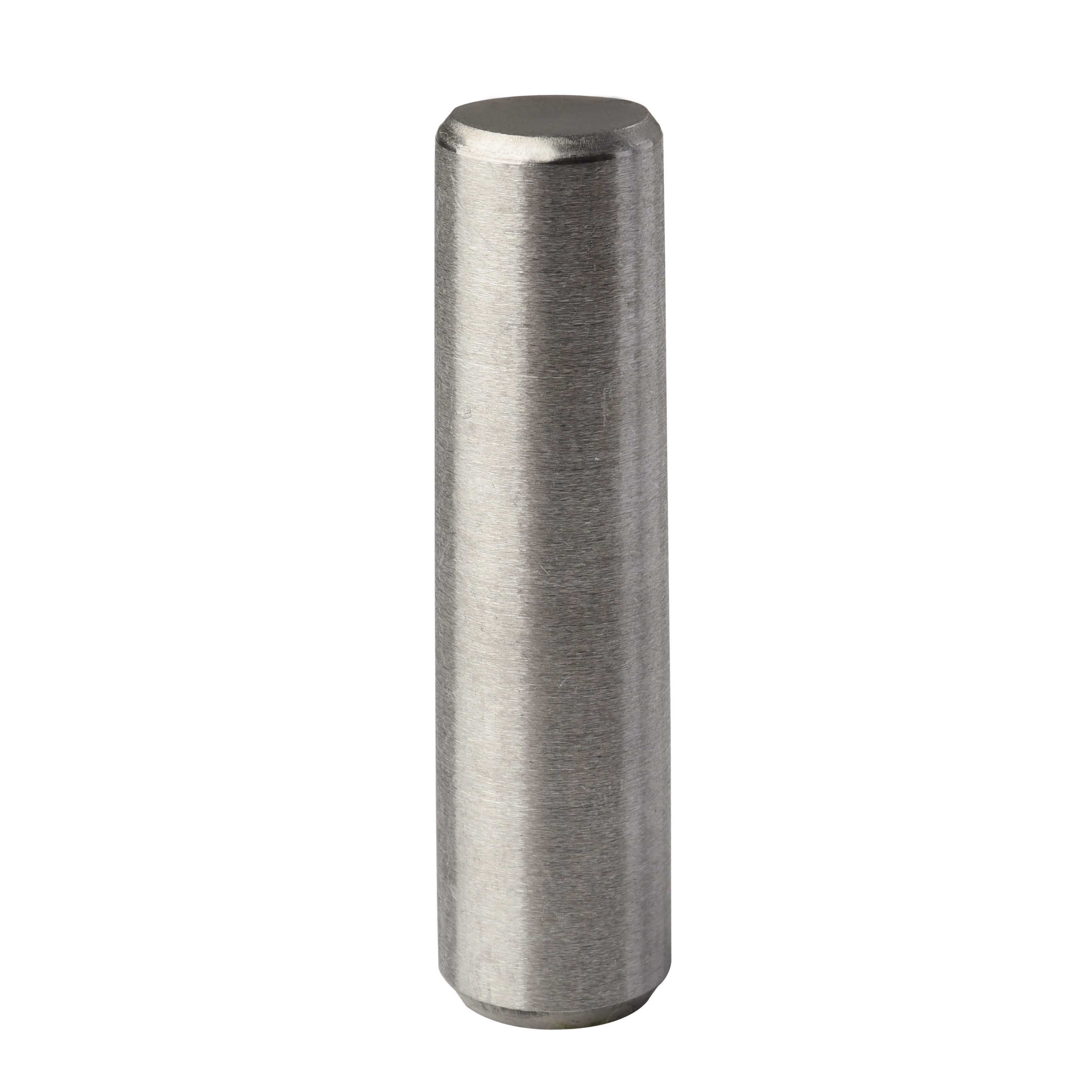

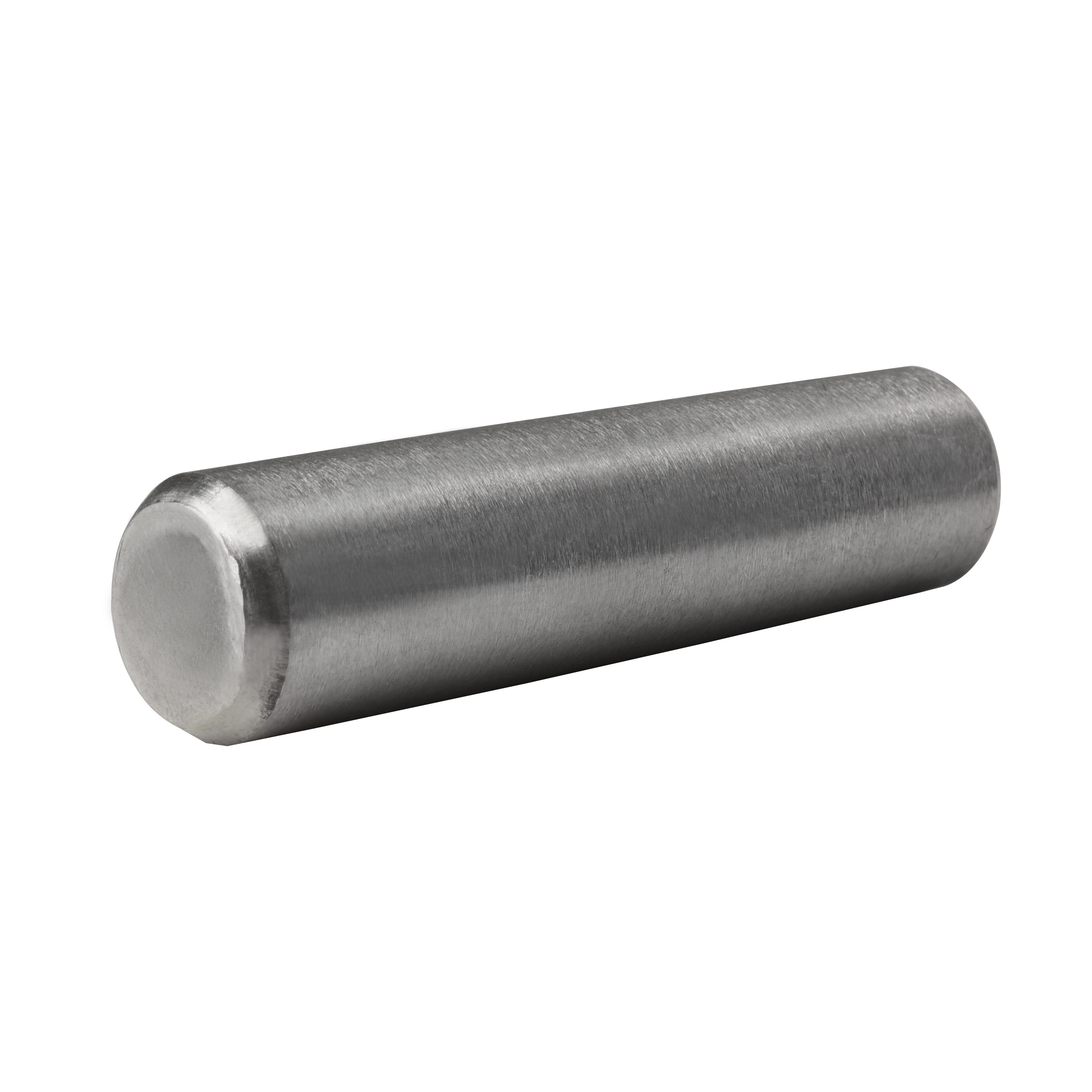

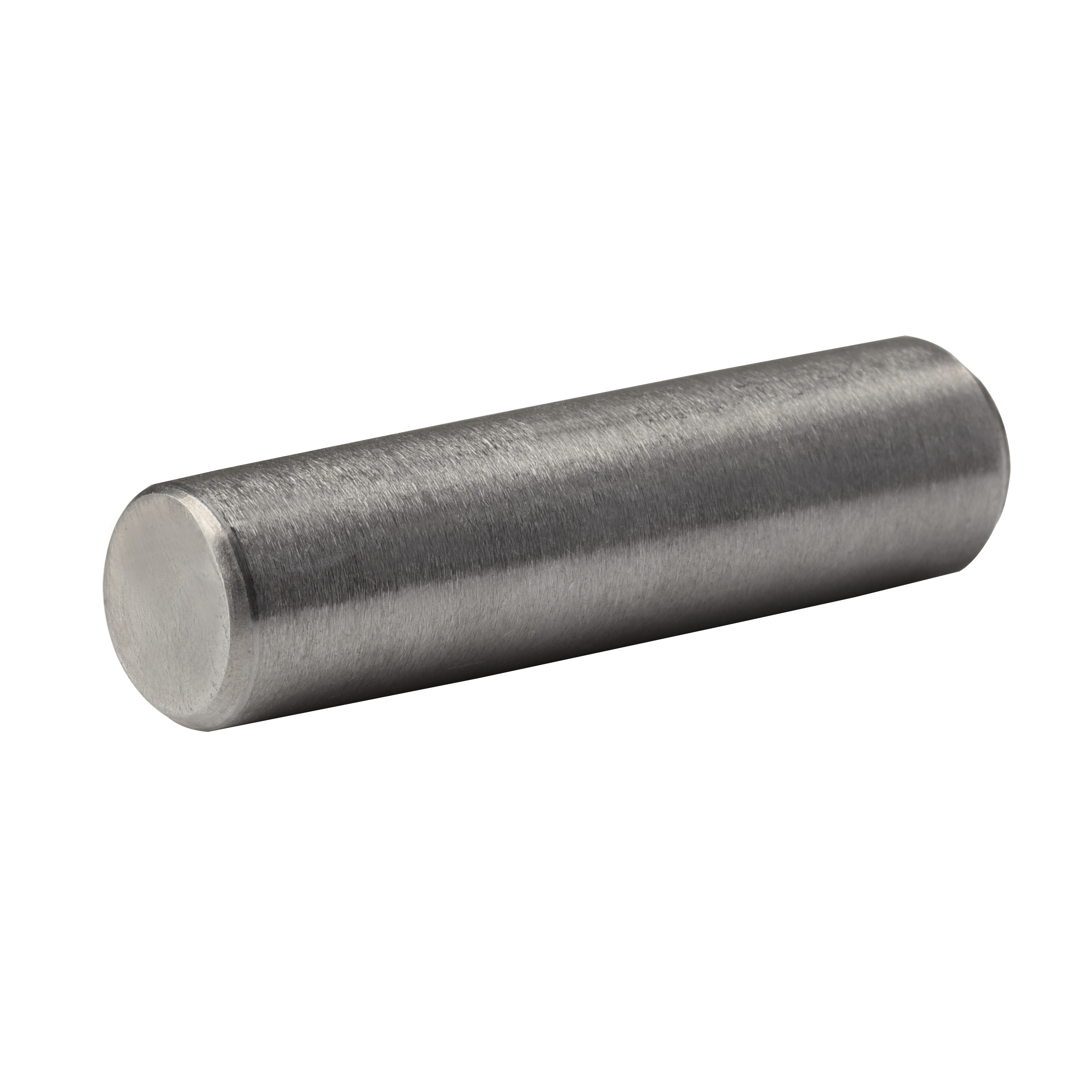

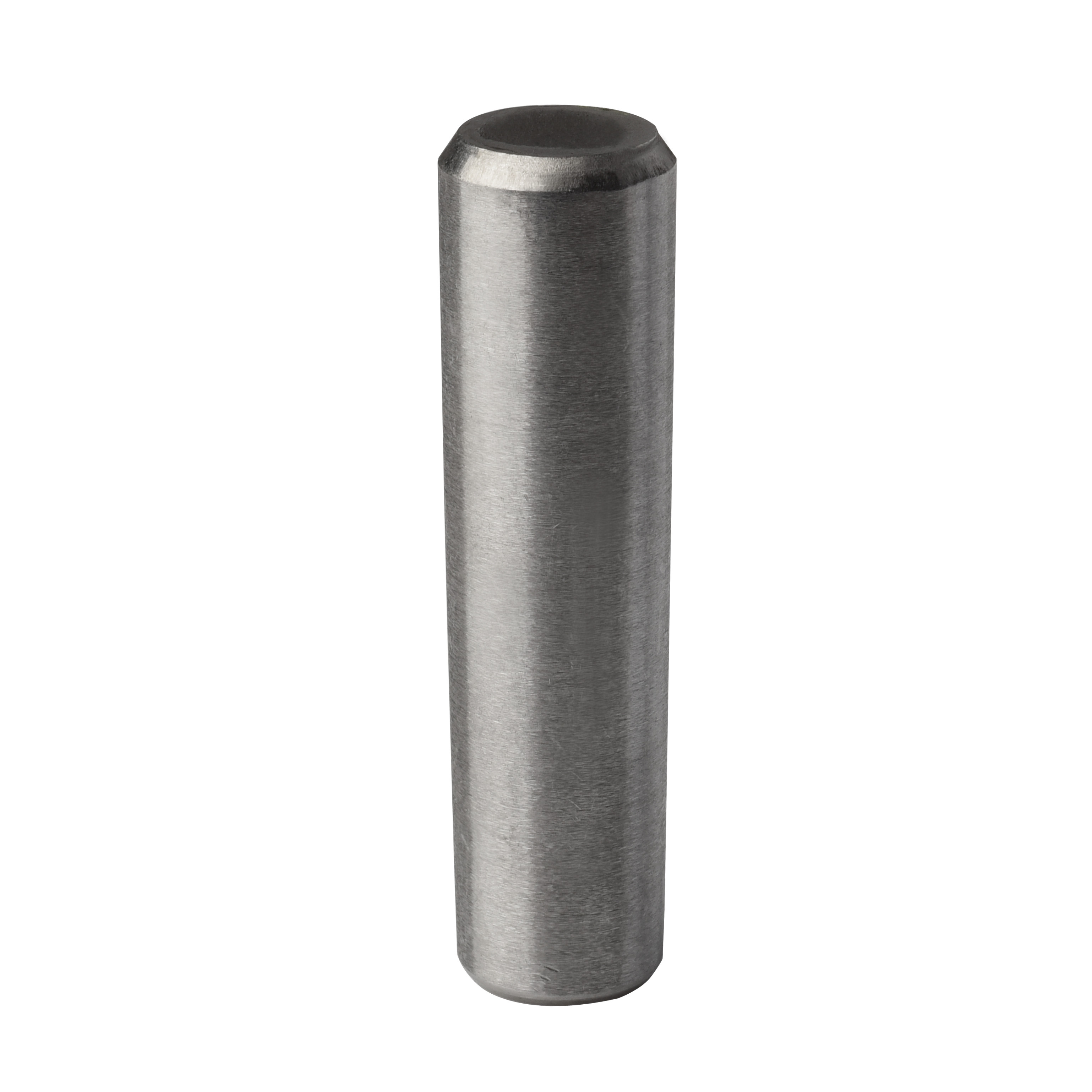

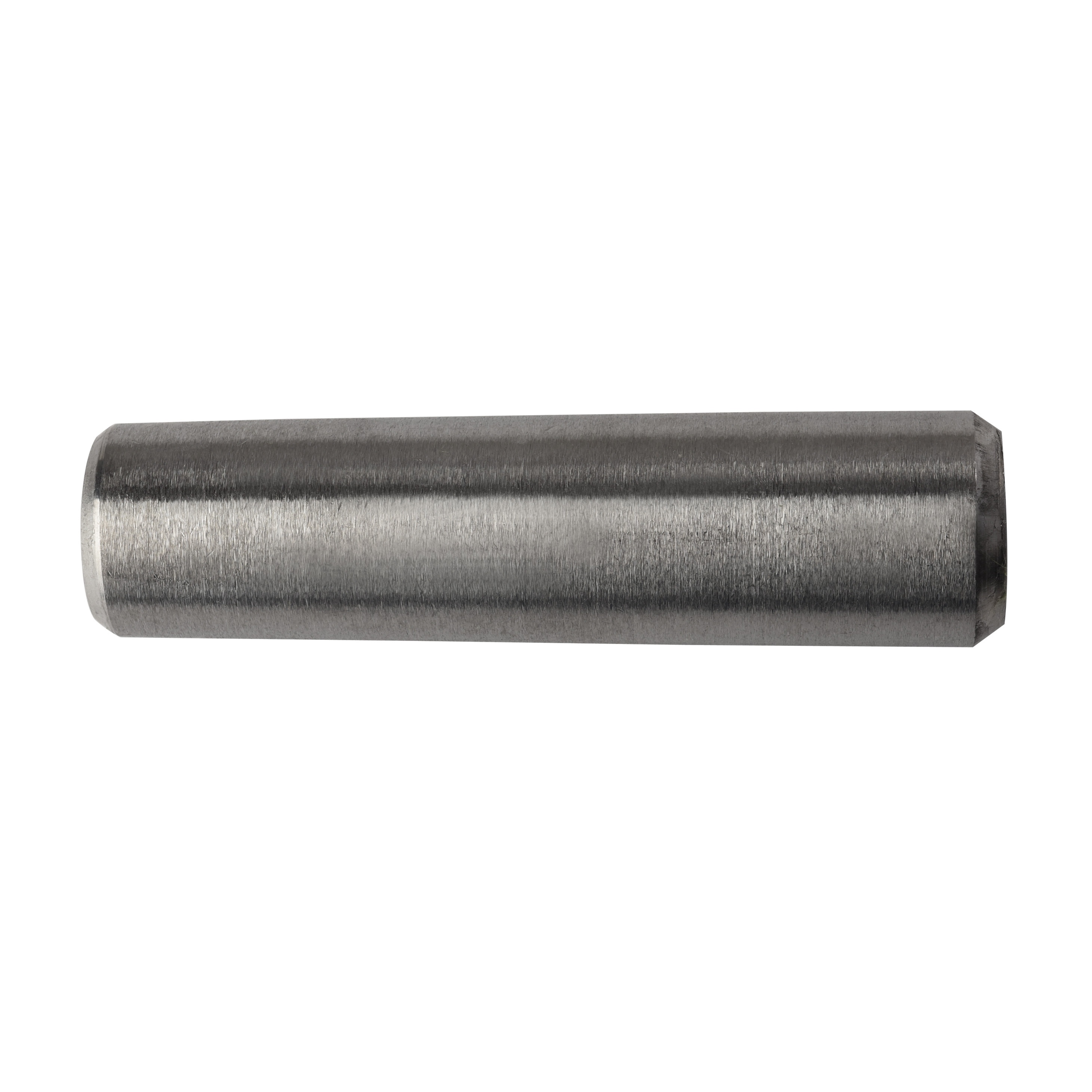

دبوس و مفتاح من الفولاذ المقاوم للصدأ SUS304
| مكان المنشأ | مقاطعة جيانغ سو الصين |
|---|---|
| اسم العلامة التجارية | YingYan |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | الطول 22 مللي متر-60 مللي متر |
| الحد الأدنى لكمية | 1000 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون، |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم | دبابيس تفتق | المعيار | GB/DIN/ASME/EN/ISO وما إلى ذلك. |
|---|---|---|---|
| المواد | الفولاذ المقاوم للصدأ SUS304 | أنهي | عادي، تلميع |
| الخدمة | مصنعي المعدات الأولية | الشكل | تفتق |
| الحجم | Φ6-Φ12/حسب متطلباتك | الطول | 22 مللي متر-60 مللي متر/حسب متطلباتك |
| إبراز | دبوس و مفتاح,SUS304 دبوس ومفتاح,DIN EN 22339 الدبوس الشوكي,SUS304 Pin And Key,DIN EN 22339 Taper Pin |
||
يمكنك تحديد المنتجات التي تحتاجها والتواصل معنا في لوحة الرسائل.
| specifications and models | Nominal diameter of thread(mm) | Length(mm) | inventory | |
|---|---|---|---|---|
| Stainless steel SUS 304 | Φ6-Φ12 | 22-60 | 1 | |
| Φ6*22 | Φ6 | 22 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Carbon steel A3 | Φ4-Φ20 | 30-90 | 1 | |
| Φ4*30 | Φ4 | 30 | 10000 | |
| Φ5*35 | Φ5 | 35 | 10000 | |
| Φ6*40 | Φ6 | 40 | 10000 | |
| Φ8*30 | Φ8 | 30 | 10000 | |
| Φ8*40 | Φ8 | 40 | 10000 | |
| Φ8*45 | Φ8 | 45 | 10000 | |
| Φ8*55 | Φ8 | 55 | 10000 | |
| Φ8*60 | Φ8 | 60 | 10000 | |
| Φ10*30 | Φ10 | 30 | 10000 | |
| Φ10*40 | Φ10 | 40 | 10000 | |
| Φ10*50 | Φ10 | 50 | 10000 | |
| Φ10*55 | Φ10 | 55 | 10000 | |
| Φ10*60 | Φ10 | 60 | 10000 | |
| Φ12*40 | Φ12 | 40 | 10000 | |
| Φ12*45 | Φ12 | 45 | 10000 | |
| Φ12*50 | Φ12 | 50 | 10000 | |
| Φ20*90 | Φ20 | 90 | 10000 | |
| If you have more needs, please contact customer service | 1 | 1 | 1 |
منتوج وصف
ISO2339/DIN EN 22339 SUS304 من الفولاذ المقاوم للصدأ
| قطر اسمير | Φ0.6 | Φ0.8 | Φ1 | Φ1.2 | Φ1.5 | Φ2 | Φ2.5 | |
| د | ||||||||
| د | الحجم الاسمي (h10) | 0.6 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 |
| دقيقة | 0.56 | 0.76 | 0.96 | 1.16 | 1.46 | 1.96 | 2.46 | |
| أ | ≈ | 0.08 | 0.1 | 0.12 | 0.16 | 0.2 | 0.25 | 0.3 |
| قطر اسمي | Φ3 | Φ4 | Φ5 | Φ6 | Φ8 | Φ10 | Φ12 | |
| د | ||||||||
| د | الحجم الاسمي (h10) | 3 | 4 | 5 | 6 | 8 | 10 | 12 |
| دقيقة | 2.96 | 3.952 | 4.952 | 5.952 | 7.942 | 9.942 | 11.93 | |
| أ | ≈ | 0.4 | 0.5 | 0.63 | 0.8 | 1 | 1.2 | 1.6 |
| قطر اسمي | Φ16 | Φ20 | Φ25 | Φ30 | Φ40 | Φ50 | ||
| د | ||||||||
| د | الحجم الاسمي (h10) | 16 | 20 | 25 | 30 | 40 | 50 | |
| دقيقة | 15.93 | 19.916 | 24.916 | 29.916 | 39.9 | 49.9 | ||
| أ | ≈ | 2 | 2.5 | 3 | 4 | 5 | 6.3 | |
الخصائص
- هذه الدبوسة الشائكةضيقنسبة 1:50، مما يسمح لها بإعادة توجيه القوى الجانبية من خلال الاحتكاك، مما يؤدي إلى قدرات استثنائية للقفل الذاتي.
- تتميز الدبابيس الشحيحة بدقة تحديد المواقع أعلى من الدبابيس الأسطوانية ويمكن إعادة استخدامها لضمان أن التجميع المتكررالتفكيكداخل نفس الثقب لا يضع في خطر إما دقة الموقع أو موثوقية الاتصال.
- بفضل تصميمها المتجعد والإغلاق الذاتيالخصائص، المسامير الشائكة بسيطة نسبياً وسهلة التثبيت والإزالة.
المزايا
- بفضل تصميمها المحدد المتجعد، العلامات المحددة العرضاستثنائية القدرات على الوقوف الذاتيّة، باستخدام قوى الاحتكاك، فإنها تحافظ على اتصال مستقر دون الحاجة إلى أجهزة قفل إضافية..
- تم تصميم هذه الدبوسات الشائكة بما يتوافق مع المعايير الدولية، وتتباهى بأبعاد عالية الدقة والموثوقية.بعدالتجميع والتفكيك المتكرر ، لا يتأثر دقة وضعها وموثوقية الاتصال.
- نظراً لخصائصها المتعرجةوالالتزام بالمعايير الدولية ، والدبابيس الشوكية مناسبة بشكل مثالي لمجموعة واسعة من السيناريوهات التي تتطلب تحديد المواقع والدقة العالية والاتصال.
التطبيقات
- الهندسة الميكانيكية: في الهندسة الميكانيكية ، تستخدم الدبابيس الشائكة عادةً للمكونات التي تتطلب وضعًا ودقيقًا وتوصيلًا ، مثل المحامل والمعدات.
- تصنيع العفن: في تصنيع القالب ، يتم استخدام الدبابيس الشائكة لتثبيت أجزاء القالب المختلفة ، مما يضمن دقة القالب واستقراره.
- المعدات الآلية: تُستخدم الدبابيس الشحيحة أيضًا في المعدات الآلية للمكونات التي تتطلب اتصالًا وتحديدًا دقيقًا.
يرجى ملاحظة أنه على الرغم من أن ISO 2339 و DIN EN 22339 هي معايير مشتركة للدبابيس الشوكية ، إلا أنها قد تختلف من حيث مواصفات طول المنتج وغيرها من التفاصيل.يجب أن يستند اختيار واستخدامها إلى متطلبات سيناريوهات التطبيق المحددة.
