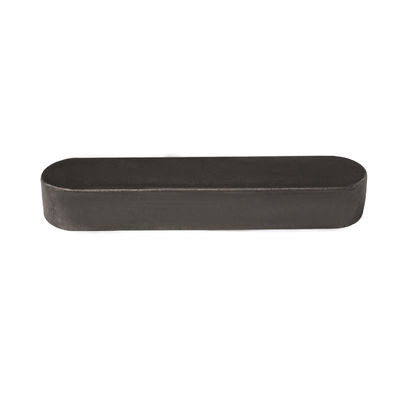

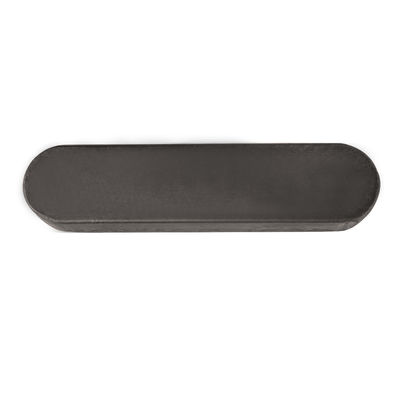

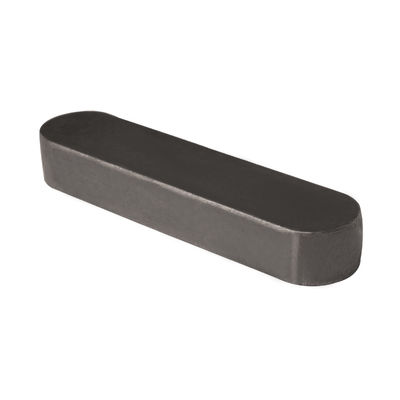

UNI6604 DIN6885 A3 الفولاذ الكربوني المفاتيح العادية المربعة والمستطيلة النوع A
| مكان المنشأ | مقاطعة جيانغ سو الصين |
|---|---|
| اسم العلامة التجارية | YingYan |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | الطول 12 ~ 100 ملم |
| الحد الأدنى لكمية | 1000 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم | مفاتيح مربعة ومستطيلة | المعيار | GB/DIN/ASME/EN/ISO وما إلى ذلك. |
|---|---|---|---|
| المواد | A3 الكربون الصلب | أنهي | التلميع |
| الخدمة | مصنعي المعدات الأولية | الشكل | مربع ومستطيل |
| اللون | سهل | الطول | 12mm-100mm/وفقا لمتطلباتك |
| العرض | 4mm-50mm/وفقا لمتطلباتك | الطول | 4mm-28mm/وفقا لمتطلباتك |
| إبراز | مفاتيح مربعة بسيطة من الفولاذ الكربوني,مفاتيح مستطيلة من النوع A,المفاتيح مربعة DIN 6885,Rectangular Keys Type A,Square DIN 6885 Keys |
||
منتوج وصف
UNI6604 DIN6885 A3 الفولاذ الكربوني المفاتيح العادية المربعة والمستطيلة النوع A
:
| الحجم الطبيعي | 2 | 3 | 4 | 5 | 6 | 8 | 10 | ||||
| ب | |||||||||||
| ب | الحجم الاسمي (h8) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | |||
| دقيقة | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | 7.978 | 9.978 | ||||
| h | الحجم الاسمي | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| مستطيل ((h11) | دقيقة | - | - | - | - | - | 6.91 | 7.91 | |||
| مربع ((h8) | دقيقة | 1.986 | 2.986 | 3.982 | 4.982 | 5.982 | - | - | |||
| s | التشذيب أو التدوير | دقيقة | 0.16 | 0.16 | 0.16 | 0.25 | 0.25 | 0.25 | 0.4 | ||
| أقصى | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.6 | ||||
| الحجم الطبيعي | 12 | 14 | 16 | 18 | 20 | 22 | 25 | ||||
| ب | |||||||||||
| ب | الحجم الاسمي (h8) | 12 | 14 | 16 | 18 | 20 | 22 | 25 | |||
| دقيقة | 11.973 | 13.973 | 15.973 | 17.973 | 19.967 | 21.967 | 24.967 | ||||
| h | الحجم الاسمي | 8 | 9 | 10 | 11 | 12 | 14 | 14 | |||
| مستطيل ((h11) | دقيقة | 7.91 | 8.91 | 9.91 | 10.89 | 11.89 | 13.89 | 13.89 | |||
| مربع ((h8) | دقيقة | - | - | - | - | - | - | - | |||
| s | التشذيب أو التدوير | دقيقة | 0.4 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | ||
| أقصى | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | ||||
| الحجم الطبيعي | 28 | 32 | 36 | 40 | 45 | 50 | 56 | ||||
| ب | |||||||||||
| ب | الحجم الاسمي (h8) | 28 | 32 | 36 | 40 | 45 | 50 | 56 | |||
| دقيقة | 27.967 | 31.961 | 35.961 | 39.961 | 44.961 | 49.961 | 55.954 | ||||
| h | الحجم الاسمي | 16 | 18 | 20 | 22 | 25 | 28 | 32 | |||
| مستطيل ((h11) | دقيقة | 15.89 | 17.89 | 19.87 | 21.87 | 24.87 | 27.87 | 31.84 | |||
| مربع ((h8) | دقيقة | - | - | - | - | - | - | - | |||
| s | التشذيب أو التدوير | دقيقة | 0.6 | 0.6 | 1 | 1 | 1 | 1 | 1.6 | ||
| أقصى | 0.8 | 0.8 | 1.2 | 1.2 | 1.2 | 1.2 | 2 | ||||
| الحجم الطبيعي | 63 | 70 | 80 | 90 | 100 | ||||||
| ب | |||||||||||
| ب | الحجم الاسمي (h8) | 63 | 70 | 80 | 90 | 100 | |||||
| دقيقة | 62.954 | 69.954 | 79.954 | 89.946 | 99.946 | ||||||
| h | الحجم الاسمي | 32 | 36 | 40 | 45 | 50 | |||||
| مستطيل ((h11) | دقيقة | 31.84 | 35.84 | 39.84 | 44.84 | 49.84 | |||||
| مربع ((h8) | دقيقة | - | - | - | - | - | |||||
| s | التشذيب أو التدوير | دقيقة | 1.6 | 1.6 | 2.5 | 2.5 | 2.5 | ||||
| أقصى | 2 | 2 | 3 | 3 | 3 | ||||||
مبدأ العمل:
المفاتيح المسطحة هي أجزاء صناعية تعتمد على طحن جانبين وجانب المفتاح لنقل العزم.
التصنيف:
وفقا للاستخدامات المختلفة ، يمكن تقسيم المفاتيح المسطحة إلى مفاتيح مسطحة عادية ، مفاتيح مسطحة رقيقة ، مفاتيح مسطحة موجهة ثلاثة أنواع. يتم استخدام المفتاح المسطح العادي والمفتاح المسطح الرقيق للاتصال الثابت ،و يتم استخدام مفتاح التوجيه المسطح للاتصال الديناميكي.
القياسية:
معيار المفاتيح المسطحة العادية هو DIN6885. وفقًا لشكل الطرفين من المفاتيح المسطحة ، يتم تقسيم DIN6885 إلى ثلاثة أنواع من ABC ، النوع A مستدير في كلا الطرفين ،النوع B مربع في كلا الطرفين، ونوع C مستدير في نهاية واحدة ومربع في الطرف الآخر. ينقسم المعيار الدولي المقابل UNI6604 إلى نماذج A&B.
الدرجة والمواد:
الصلب الكربوني من الدرجة 4.8 المستخدمة عادة Q235، A3 وغيرها من تصنيع الصلب منخفض الكربون، الصلب من الدرجة 8.8 المستخدمة عادة 35، 45 الصلب وغيره من تصنيع الصلب الكربوني المتوسط.الفولاذ المقاوم للصدأ المستخدم بشكل شائع 304، 316 ومواد أخرى.
علاج السطح:
لأن احتمالات عرض وسماكة المفاتيح المسطحة h8 و h11 صغيرة جداً، أي أن المتطلبات دقيقة نسبياً،ومعالجة السطح لمصفوفة الزنك التقليدية تتجاوز متطلبات التسامح، لذلك هو أساسا اللون الطبيعي.
