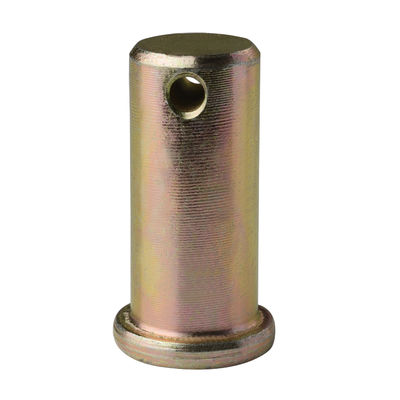

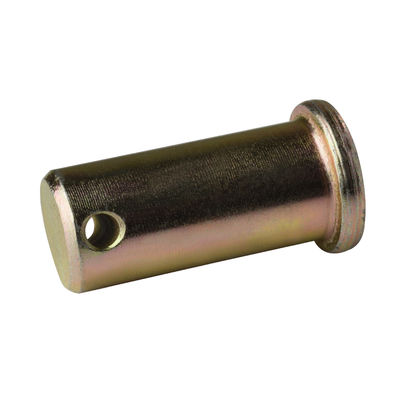

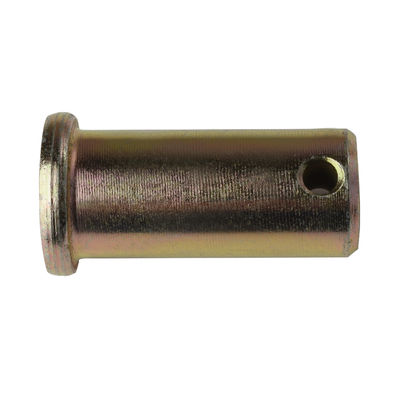

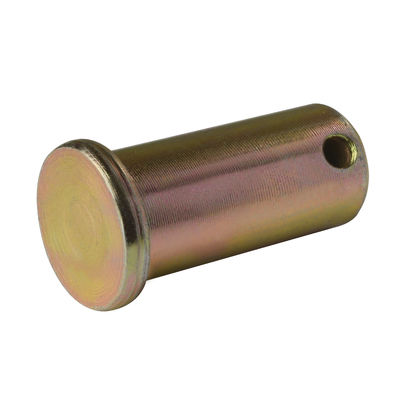

الفئة 4.8 8.8 دبوس كليفيس ومفتاح DIN1444 DIN EN 22341 داكروميت الأسود عادي مطلي بالزنك

DIN1444 DIN EN 22341 A3/Q195/35K الفولاذ الأسود / داكروميت / عادي / مطلي الزنك الخصائص: مجموعة متنوعة من Φ10-Φ45 الفئة4.8 8.8

•

• قطر اسمي		3	4	5	6	8	10	12
  د
  د	أقصى	3	4	5	6	8	10	12
  	دقيقة	2.94	3.925	4.925	5.925	7.91	9.91	11.89
  dk	أقصى	5	6	8	10	14	18	20
  	دقيقة	4.7	5.7	7.64	9.64	13.57	17.57	19.48
  d1	أقصى	0.94	1.14	1.34	1.74	2.14	3.38	3.38
  	دقيقة	0.8	1	1.2	1.6	2	3.2	3.2
  k	الحجم الاسمي	1	1	1.6	2	3	4	4
  	أقصى	1.125	1.125	1.725	2.125	3.125	4.15	4.15
  	دقيقة	0.875	0.875	1.475	1.875	2.875	3.85	3.85
  ..	دقيقة	1.6	2.2	2.9	3.2	3.5	4.5	5.5
  قطر اسمي		14	16	18	20	22	24	27
  د
  د	أقصى	14	16	18	20	22	24	27
  	دقيقة	13.89	15.89	17.89	19.87	21.87	23.87	26.87
  dk	أقصى	22	25	28	30	33	36	40
  	دقيقة	21.48	24.48	27.48	29.48	32.38	35.38	39.38
  d1	أقصى	4.18	4.18	5.18	5.18	5.18	6.52	6.52
  	دقيقة	4	4	5	5	5	6.3	6.3
  k	الحجم الاسمي	4	4.5	5	5	5.5	6	6
  	أقصى	4.15	4.65	5.15	5.15	5.65	6.15	6.15
  	دقيقة	3.85	4.35	4.85	4.85	5.35	5.85	5.85
  ..	دقيقة	6	6	7	8	8	9	9
  قطر اسمي		30	33	36	40	45	50	55
  د
  د	أقصى	30	33	36	40	45	50	55
  	دقيقة	29.87	32.84	35.84	39.84	44.84	49.84	54.81
  dk	أقصى	44	47	50	55	60	66	72
  	دقيقة	43.38	46.38	49.38	54.26	59.26	65.26	71.26
  d1	أقصى	8.22	8.22	8.22	8.22	10.22	10.22	10.22
  	دقيقة	8	8	8	8	10	10	10
  k	الحجم الاسمي	8	8	8	8	9	9	11
  	أقصى	8.18	8.18	8.18	8.18	9.18	9.18	11.215
  	دقيقة	7.82	7.82	7.82	7.82	8.82	8.82	10.785
  ..	دقيقة	10	10	10	10	12	12	14
  قطر اسمي		60	70	80	90	100
  د
  د	أقصى	60	70	80	90	100
  	دقيقة	59.81	69.81	79.81	89.78	99.78
  dk	أقصى	78	90	100	110	120
  	دقيقة	77.26	89.13	99.13	109.13	119.13
  d1	أقصى	10.22	13.27	13.27	13.27	13.27
  	دقيقة	10	13	13	13	13
  k	الحجم الاسمي	12	13	13	13	13
  	أقصى	12.215	13.215	13.215	13.215	13.215
  	دقيقة	11.785	12.785	12.785	12.785	12.785
  ..	دقيقة	14	16	16	16	16
