DIN 6799 SUS304 65Mn E حلقات / غسالات القفل للأسطوانات A2-70
| مكان المنشأ | مقاطعة جيانغ سو الصين |
|---|---|
| اسم العلامة التجارية | YingYan |
| إصدار الشهادات | ISO9000 |
| رقم الموديل | φ5-φ10 |
| الحد الأدنى لكمية | 1000 قطعة |
| الأسعار | negotiable |
| تفاصيل التغليف | صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون، |
اتصل بي للحصول على عينات مجانية وكوبونات
ال WhatsApp:0086 18588475571
(ويتشات): 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.
xتفاصيل المنتج
| الاسم | حلقات "E"/غسالات قفل | المعيار | GB/DIN/ASME/EN/ISO وما إلى ذلك. |
|---|---|---|---|
| النوع | غسالات | أنهي | أسود ، زنك ، عادي ، أكسيد أسود |
| معالجة السطح | مطلي بالزنك، أسود | المواد | SUS304 65Mn |
| رقم الموديل | φ5-φ10/وفقًا لتقاعدك | ||
| إبراز | حلقات SUS304 E,أجهزة غسل القفل DIN 6799,حلقة الاحتفاظ من النوع E,DIN 6799 Lock Washers,E Type Retaining Ring |
||
منتوج وصف

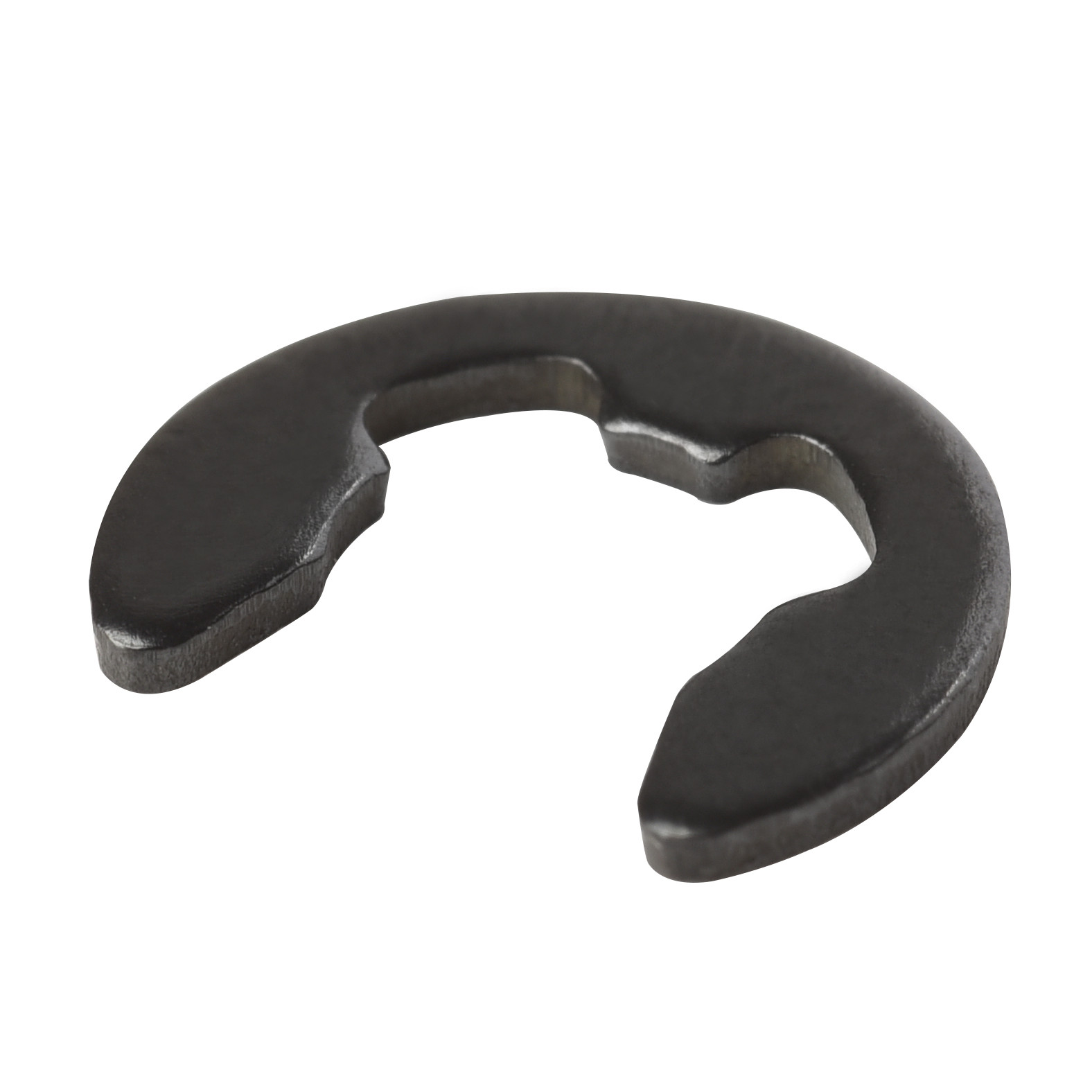

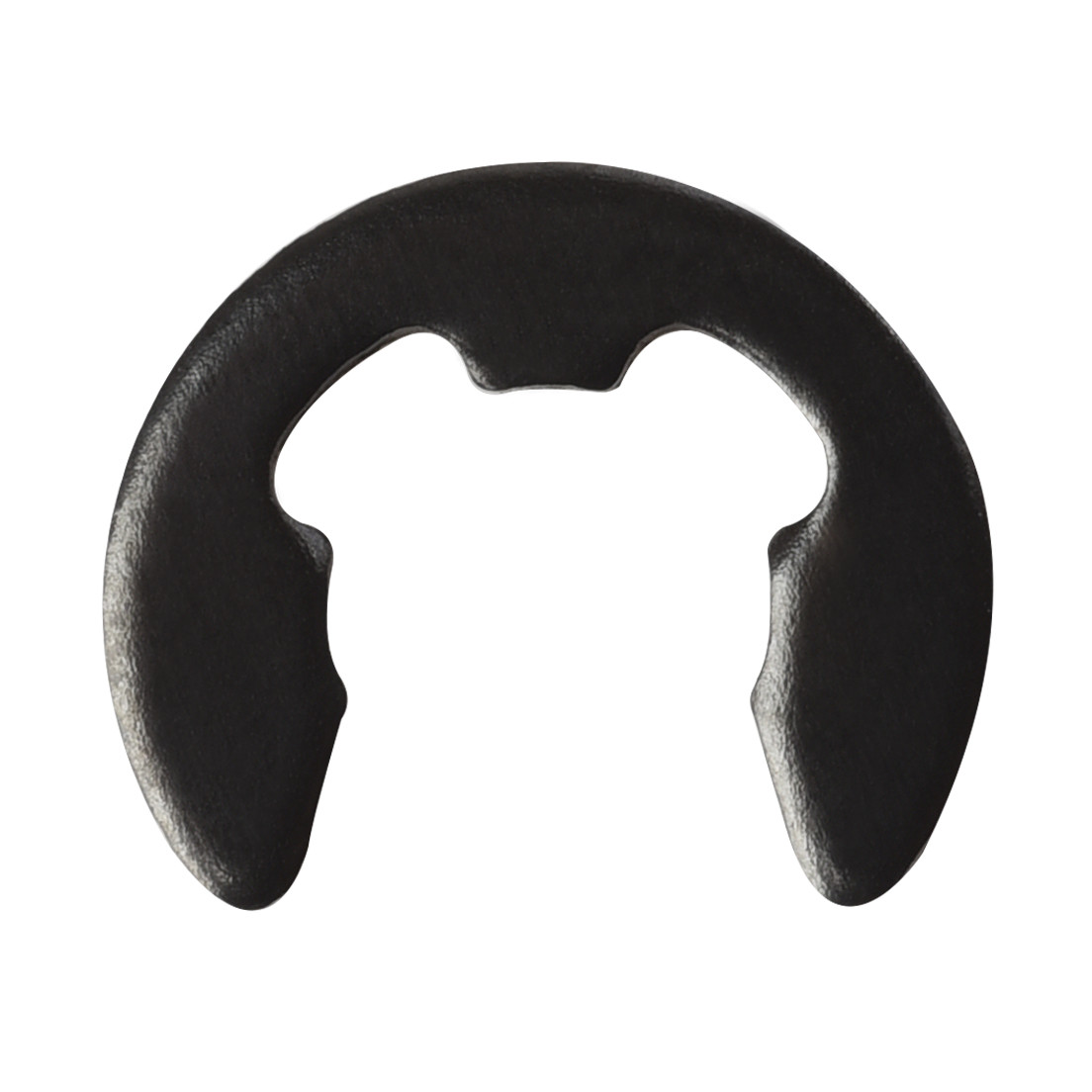

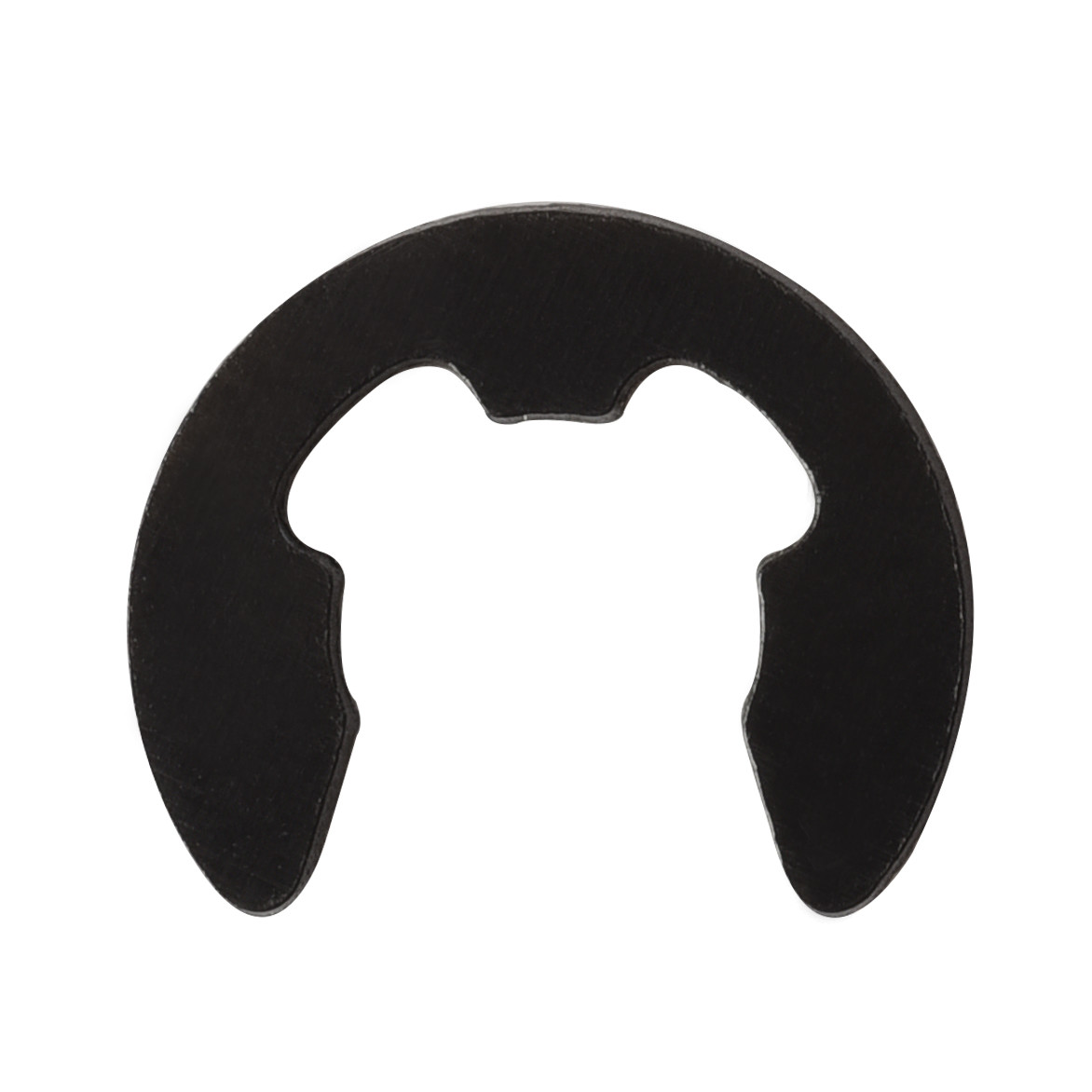

DIN6799 SUS304 65Mn الأسود"خواتم/غسالات القفل (غسالات الاحتفاظ للأسطوانات) Φ5-Φ10 A2-70
| قطر اسمي | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | |
| د | ||||||||
| د | أقصى | 1.2 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 |
| دقيقة | 1.06 | 1.36 | 1.86 | 2.36 | 2.86 | 3.32 | 3.82 | |
| ب | الحجم الاسمي | 0.9 | 1.2 | 1.7 | 2.2 | 2.5 | 3 | 3.5 |
| أقصى | 0.98 | 1.325 | 1.825 | 2.325 | 2.625 | 3.125 | 3.65 | |
| دقيقة | 0.82 | 1.075 | 1.575 | 2.075 | 2.375 | 2.875 | 3.35 | |
| S | الحجم الاسمي | 0.3 | 0.4 | 0.4 | 0.4 | 0.6 | 0.6 | 0.8 |
| أقصى | 0.33 | 0.43 | 0.43 | 0.43 | 0.64 | 0.64 | 0.84 | |
| دقيقة | 0.24 | 0.34 | 0.34 | 0.34 | 0.53 | 0.53 | 0.7 | |
| د | أقصى | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| لكل 1000 وحدة ≈ كجم | 0.01 | 0.03 | 0.04 | 0.05 | 0.1 | 0.13 | 0.22 | |
| قطر اسمي | 5 | 6 | 8 | 9 | 12 | 15 | ||
| د | ||||||||
| د | أقصى | 5 | 6 | 8 | 9 | 12 | 15 | |
| دقيقة | 4.82 | 5.82 | 7.78 | 8.78 | 11.73 | 14.73 | ||
| ب | الحجم الاسمي | 4.5 | 5.5 | 7.5 | 8 | 10.5 | 13 | |
| أقصى | 4.65 | 5.65 | 7.68 | 8.18 | 10.715 | 13.215 | ||
| دقيقة | 4.35 | 5.35 | 7.32 | 7.82 | 10.285 | 12.785 | ||
| S | الحجم الاسمي | 0.8 | 1 | 1 | 1 | 1.2 | 1.5 | |
| أقصى | 0.84 | 1.05 | 1.05 | 1.05 | 1.25 | 1.56 | ||
| دقيقة | 0.7 | 0.87 | 0.87 | 0.87 | 1.07 | 1.35 | ||
| د | أقصى | 10 | 12 | 16 | 18 | 24 | 30 | |
| لكل 1000 وحدة ≈ كجم | 0.25 | 0.43 | 0.76 | 0.95 | 2.09 | 3.9 | ||
حلقات "E" (المعروفة أيضًا باسم غسالة القفل أو غسالة قفل العمود) لها الخصائص والمزايا والتطبيقات التالية:
الخصائص:
- يحتوي حلقة E على تصميم محمل بالربيع مع آلية ربيعية مدمجة ، مما يسمح لها بالاندماج بشكل جيد على العمود وتوفير قوة قفل مستقرة.
- تثبيت سهل: "E"حلقاتيمكن تركيبها بسهولة ببساطة عن طريق ضغطها أو توسيعها، دون الحاجة إلى أدوات خاصة.
- معأوبيnالتصميم، حلقة "إي" تظهر مرونة عالية وقوة قابلية للتعديل، مما يسمح لها للتكيف مع العمود من أقطار مختلفة بسهولة.
- التنوع المادي: يمكن تصنيع حلقات "E" من مواد مختلفة مثل الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، النحاس ، الخ ، لتناسب بيئات العمل المختلفة ومتطلبات الحمل.
المزايا:
- موثوقية عالية: يوفر تصميم حلقات "إي" المحملة بالربيع قوة قفل ثابتة، مما يحافظ على استقرار العمود حتى في ظل ظروف الاهتزاز أو الصدمة.
- التثبيت والإزالة السريعة: بالمقارنة مع طرق القفل الأخرى، عملية تركيب وإزالة حلقات "E" هي أبسط وأسرع، وتحسين كفاءة العمل.
- قدرة قوية على التكيف: بسبب قابليتها للتعديل ، يمكن أن تناسب حلقات "E" قطرات العمود المختلفة ، مما يقلل من تكاليف المخزون ويبسط الإدارة.
- قابلة لإعادة الاستخدام: يمكن إعادة استخدام حلقات "E" مما يقلل من تكاليف الصيانة.
التطبيقات:
- قفل العمود: التطبيق الأكثر شيوعًا لحلقات "E" هو قفل العمود ، مما يمنع الحركة المحورية أو الدوران. وهذا أمر حاسم في العديد من الأنظمة الميكانيكية مثل أنظمة النقل والمحركات والمضخات ، إلخ.
- صلابة السلاح والحاويات: يمكن استخدام حلقات "E" أيضًا لتثبيت العجلات والحاويات ، مما يضمن عدم تحويلها أثناء التشغيل.
- تثبيت المكونات الدورية الأخرى: بالإضافة إلى العمودات والدوائر والحاويات ، يمكن استخدام حلقات "E" أيضًا لتثبيت مكونات أخرى دوارة تتطلب منع الحركة.
