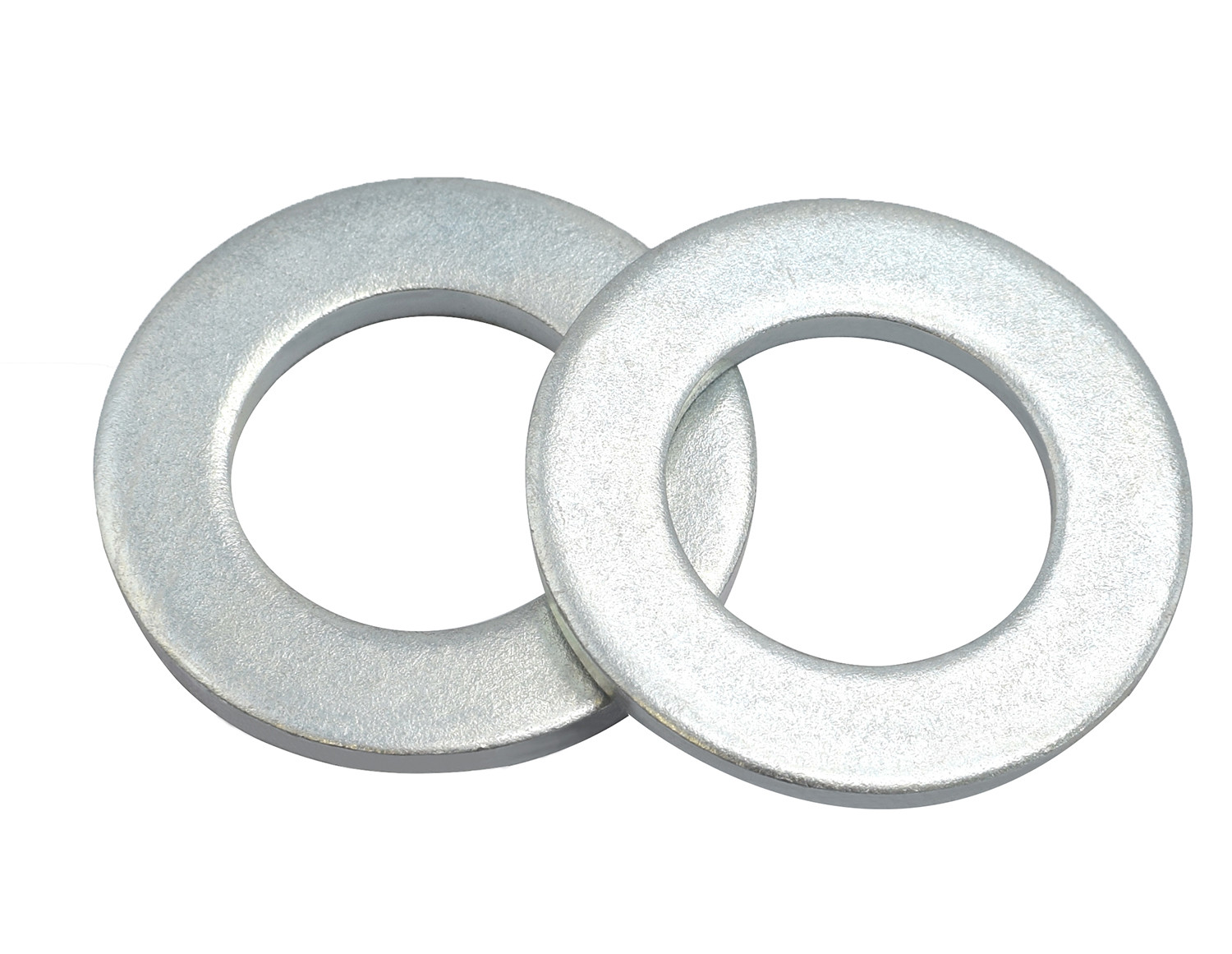

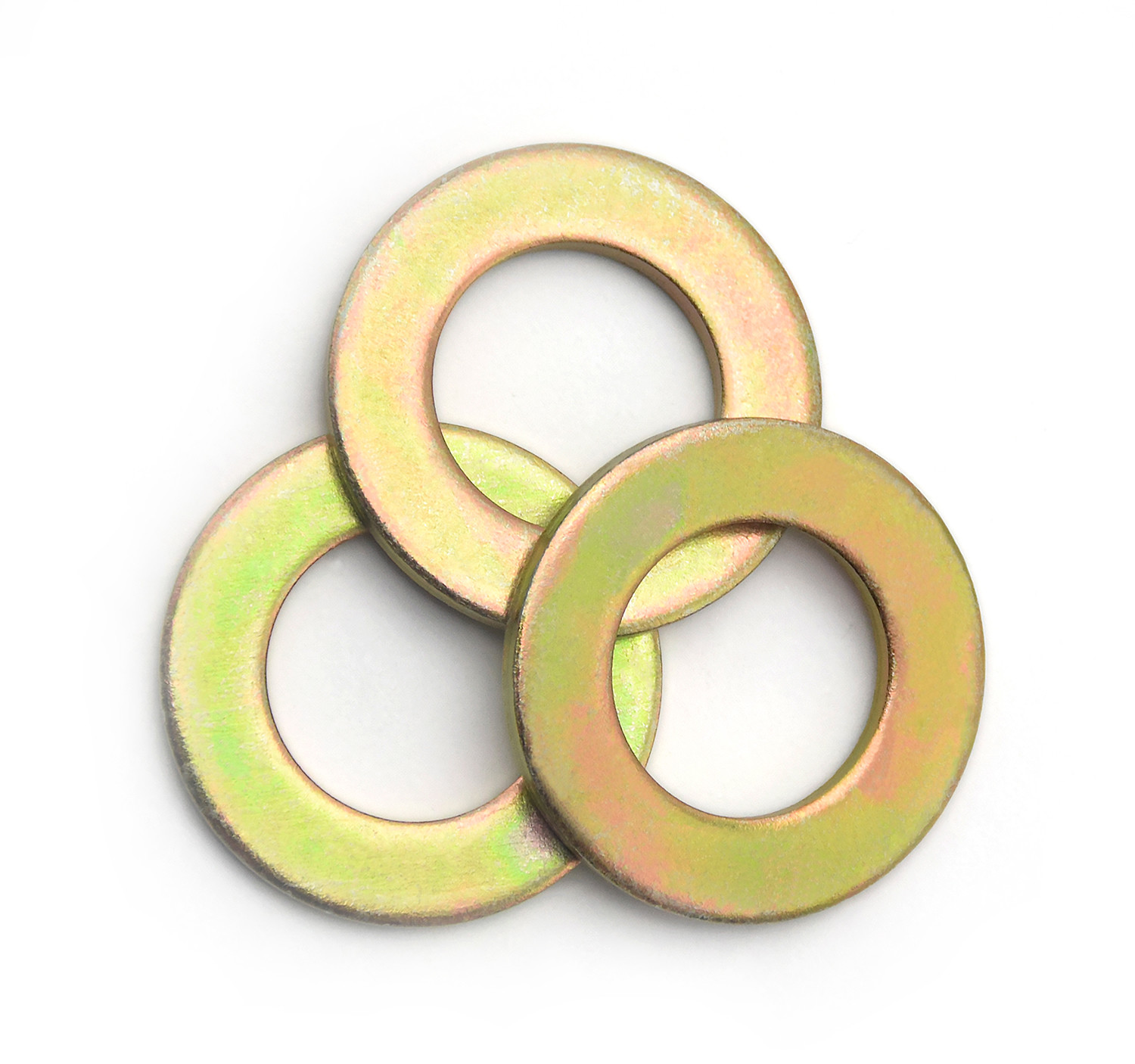

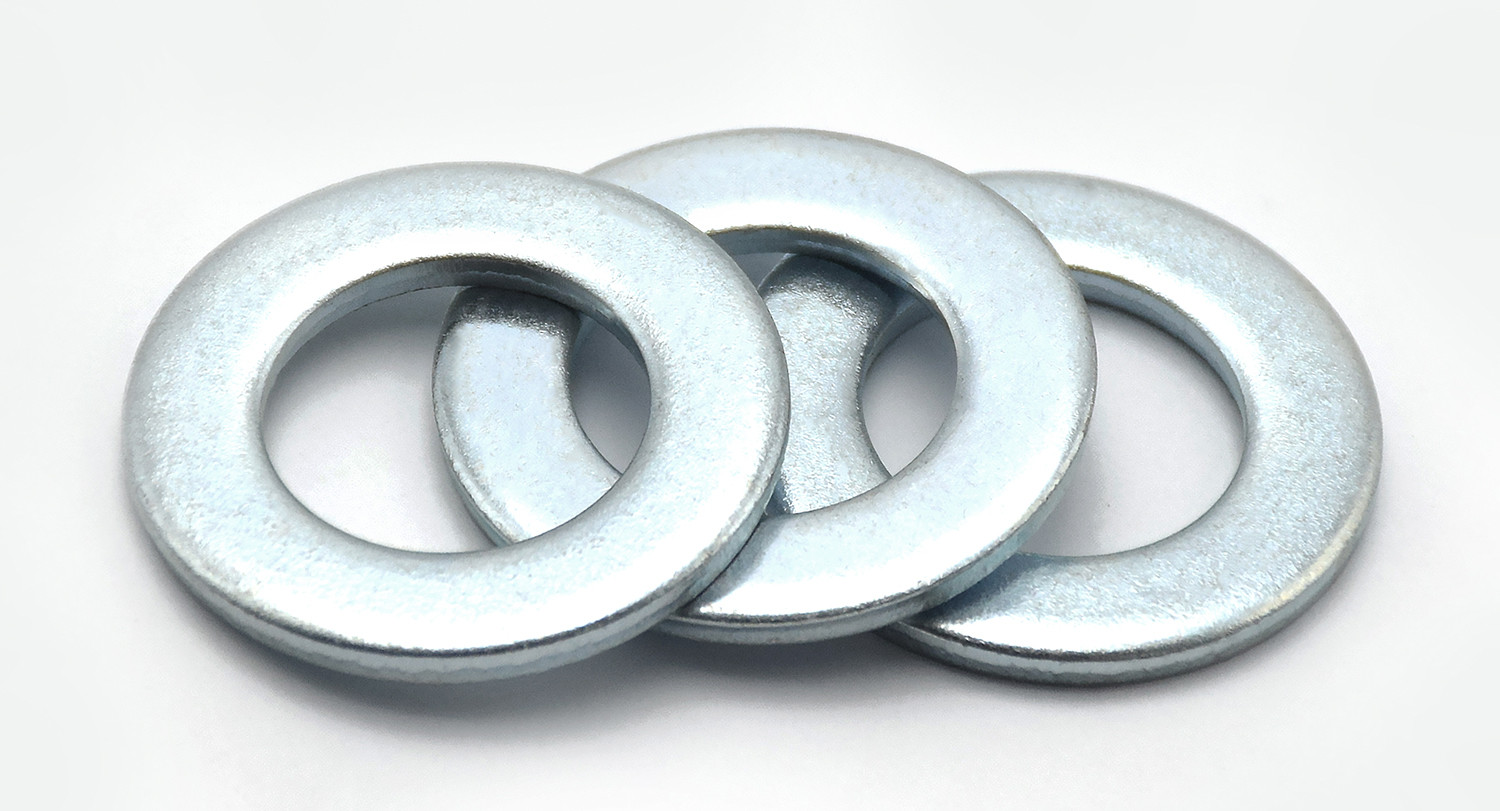

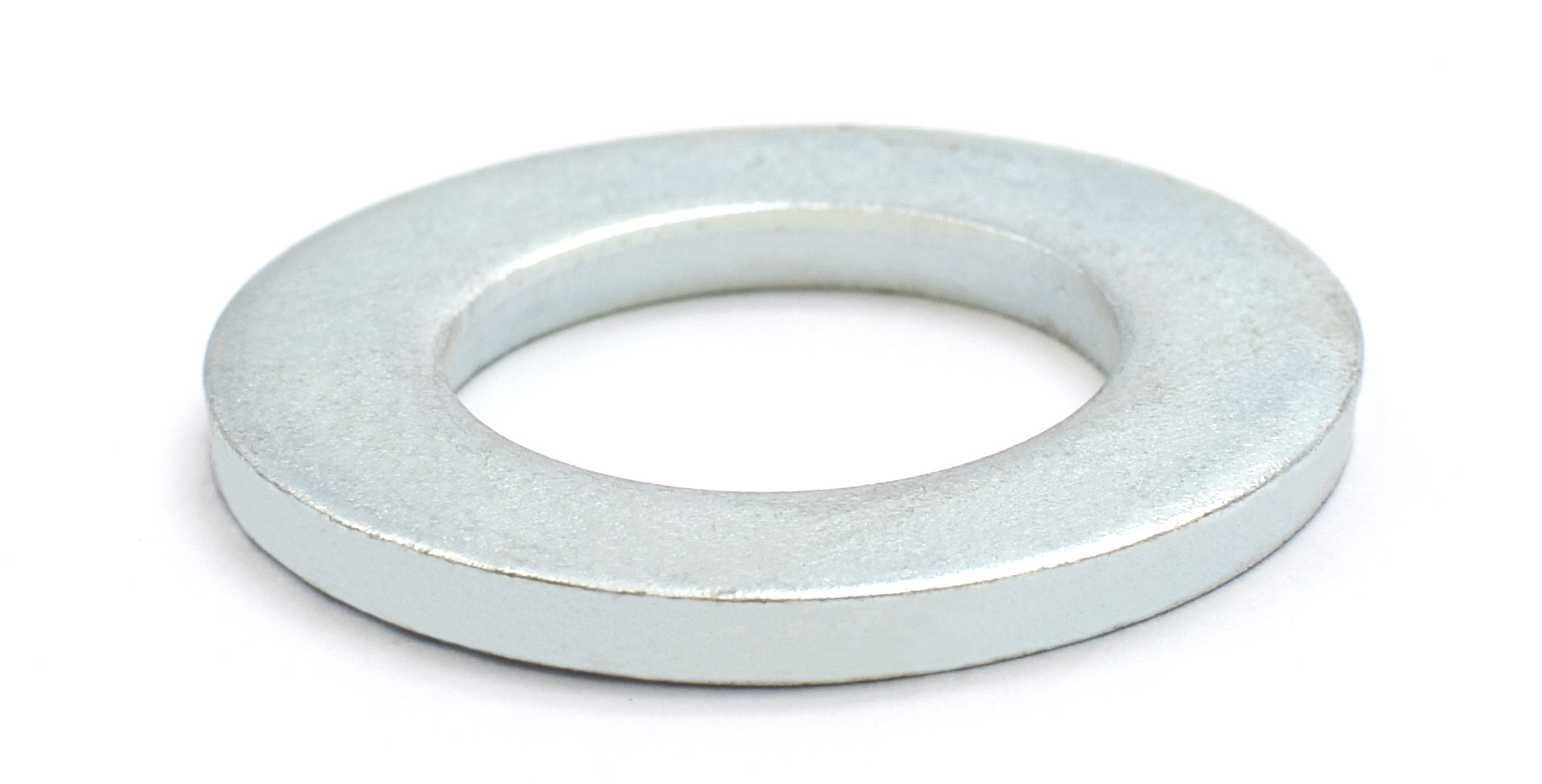

غسالة الفولاذ الكربوني العادية / داكرومت / الغسالة المسطحة DIN 125 الصف A

  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
  • Carbon Steel Plain / Dacromet / Galvanized Flat Washer DIN 125 Grade A
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل Φ4-Φ42
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
Name Flat washer المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.

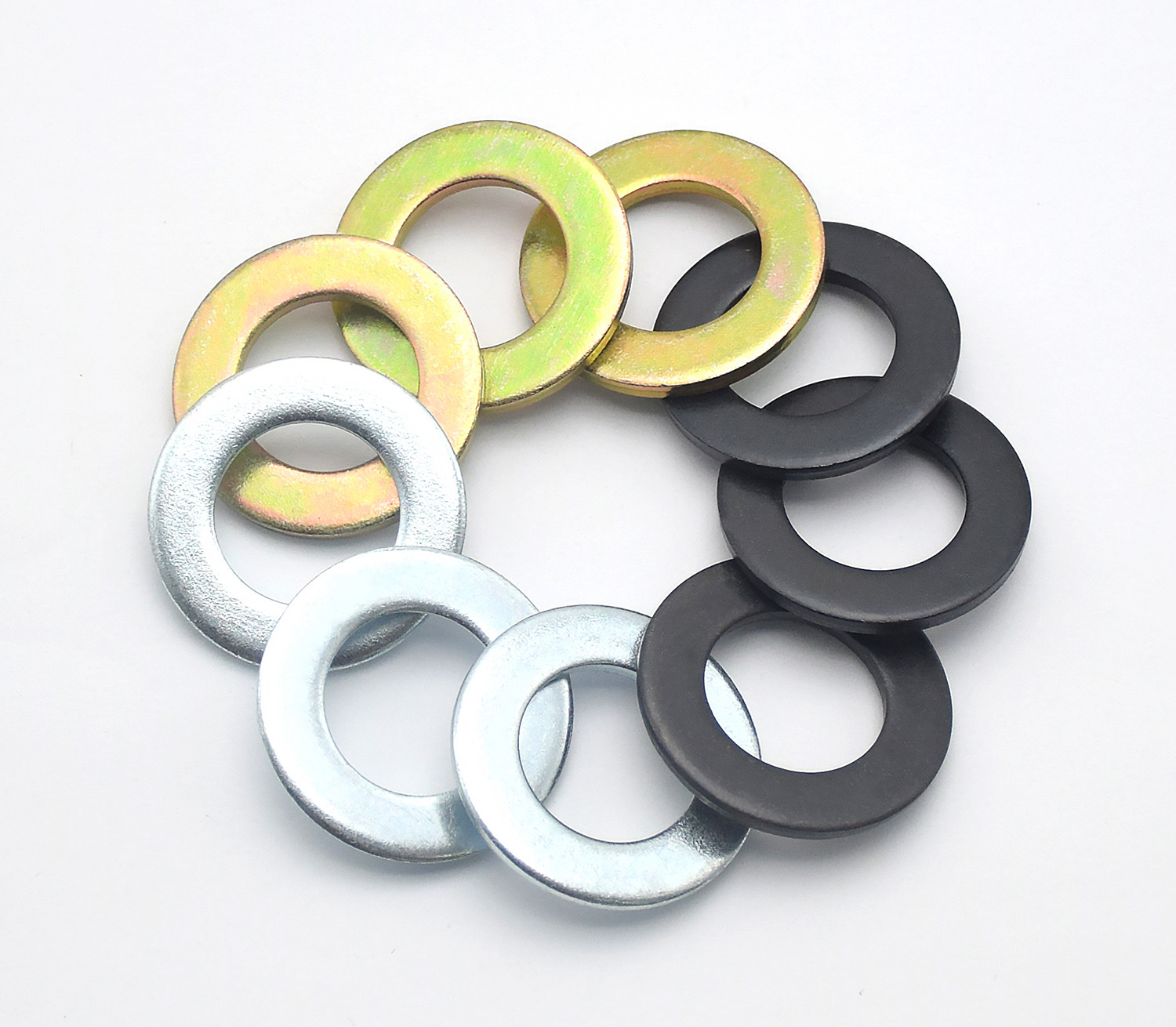

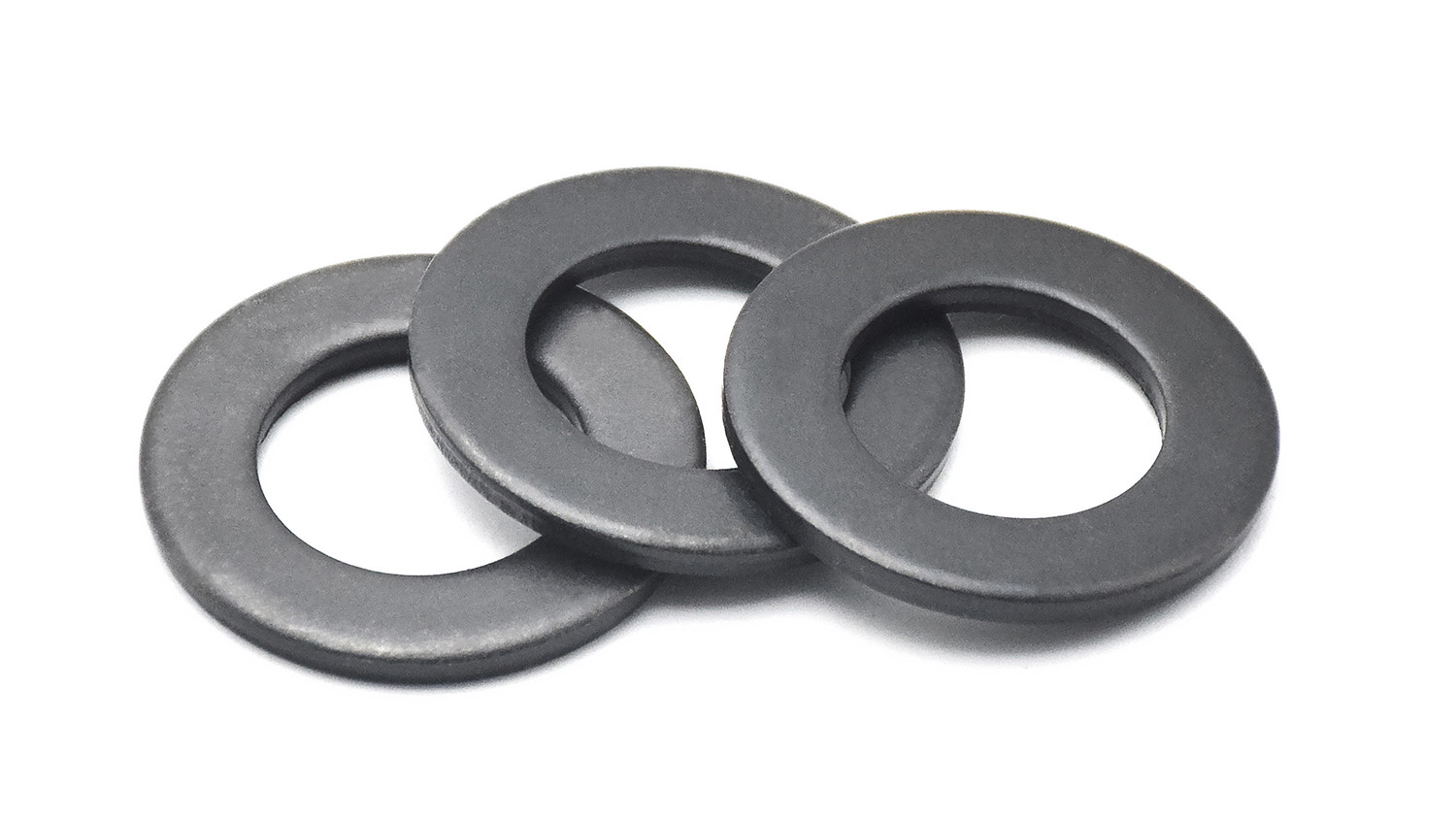

النوع غسالات أنهي أسود، عادي، أكسيد أسود، داكروم
معالجة السطح عادي، أسود، مطلي بالزنك، داكروميت الحجم Φ4-Φ42/حسب متطلباتك
المواد الكربون الصلب Q195 Q235
إبراز

غسالة مسطحة,غسالة مسطحة بسيطة من الفولاذ الكربوني,غسالة نظيفة DIN 125

,

Carbon Steel Plain Flat Washer

,

Plain DIN 125 Washer
اترك رسالة
منتوج وصف

DIN125 فولاذ الكربون Q195/Q235 الأسود/العادي/الداكروميت/المغلفة الغسالة المسطحة الصف المنتج A، صلابة 140HV 200HV Φ4-Φ42



غسالة الفولاذ الكربوني العادية / داكرومت / الغسالة المسطحة DIN 125 الصف A 0


الحجم Φ1.7 Φ1.8 Φ2.2 Φ2.5 Φ2.7 Φ2.8 Φ3.2
م بالنسبة لحجم الخيوط (إم1)6 (إم1)7 M2 M2.3 M2.5 M2.6 M3
د الحد الأدنى = الحجم الاسمي 1.7 1.8 2.2 2.5 2.7 2.8 3.2
أقصى 1.84 1.94 2.34 2.64 2.84 2.94 3.38
دج الحجم الاسمي 4 4.5 5 6 6 7 7
دقيقة 3.7 4.2 4.7 5.7 5.7 6.64 6.64
h الحجم الاسمي 0.3 0.3 0.3 0.5 0.5 0.5 0.5
أقصى 0.35 0.35 0.35 0.55 0.55 0.55 0.55
دقيقة 0.25 0.25 0.25 0.45 0.45 0.45 0.45
لكل 1000 وحدة ≈ كجم 0.024 0.031 0.037 0.092 0.088 0.127 0.119
الحجم Φ3.7 Φ4.3 Φ53 Φ6.4 Φ74 Φ8.4 Φ105
م بالنسبة لحجم الخيوط (إم3)5 M4 M5 M6 M7 M8 M10
د الحد الأدنى = الحجم الاسمي 3.7 4.3 5.3 6.4 7.4 8.4 10.5
أقصى 3.88 4.48 5.48 6.62 7.62 8.62 10.77
دج الحجم الاسمي 8 9 10 12 14 16 20
دقيقة 7.64 8.64 9.64 11.57 13.57 15.57 19.48
h الحجم الاسمي 0.5 0.8 1 1.6 1.6 1.6 2
أقصى 0.55 0.9 1.1 1.8 1.8 1.8 2.2
دقيقة 0.45 0.7 0.9 1.4 1.4 1.4 1.8
لكل 1000 وحدة ≈ كجم 0.155 0.308 0.443 1.02 1.39 1.83 3.57
الحجم Φ13 Φ15 Φ17 Φ19 Φ21 Φ23 Φ25
م بالنسبة لحجم الخيوط M12 M14 الـ M16 M18 M20 M22 M24
د الحد الأدنى = الحجم الاسمي 13 15 17 19 21 23 25
أقصى 13.27 15.27 17.27 19.33 21.33 23.33 25.33
دج الحجم الاسمي 24 28 30 34 37 39 44
دقيقة 23.48 27.48 29.48 33.38 36.38 38.38 43.38
h الحجم الاسمي 2.5 2.5 3 3 3 3 4
أقصى 2.7 2.7 3.3 3.3 3.3 3.3 4.3
دقيقة 2.3 2.3 2.7 2.7 2.7 2.7 3.7
لكل 1000 وحدة ≈ كجم 6.27 8.62 11.3 14.7 17.2 18.3 32.3
الحجم Φ27 Φ28 Φ29 Φ31 Φ33 Φ34 Φ36
م بالنسبة لحجم الخيوط M26 M27 M28 M30 M32 M33 M35
د الحد الأدنى = الحجم الاسمي 27 28 29 31 33 34 36
أقصى 27.33 28.33 29.33 31.39 33.62 34.62 36.62
دج الحجم الاسمي 50 50 50 56 60 60 66
دقيقة 49.38 49.38 49.38 55.26 58.8 58.8 64.8
h الحجم الاسمي 4 4 4 4 5 5 5
أقصى 4.3 4.3 4.3 4.3 5.6 5.6 5.6
دقيقة 3.7 3.7 3.7 3.7 4.4 4.4 4.4
لكل 1000 وحدة ≈ كجم 43.7 42.3 40.9 53.6 77.4 75.3 94.3
الحجم Φ37 Φ39 Φ40 Φ41 Φ43 Φ46 Φ50
م بالنسبة لحجم الخيوط M36 M38 M39 M40 M42 M45 M48
د الحد الأدنى = الحجم الاسمي 37 39 40 41 43 46 50
أقصى 37.62 39.62 40.62 41.62 43.62 46.62 50.62
دج الحجم الاسمي 66 72 72 72 78 85 92
دقيقة 64.8 70.8 70.8 70.8 76.8 83.6 90.6
h الحجم الاسمي 5 6 6 6 7 7 8
أقصى 5.6 6.6 6.6 6.6 8 8 9
دقيقة 4.4 5.4 5.4 5.4 6 6 7
لكل 1000 وحدة ≈ كجم 92.1 136 133 130 183 220 294
الحجم Φ52 Φ54 Φ57 Φ58 Φ60 Φ62 Φ66
م بالنسبة لحجم الخيوط M50 M52 M55 M56 M58 M60 M64
د الحد الأدنى = الحجم الاسمي 52 54 57 58 60 62 66
أقصى 52.74 54.74 57.74 58.74 60.74 62.74 66.74
دج الحجم الاسمي 92 98 105 105 110 110 115
دقيقة 90.6 96.6 103.6 103.6 108.6 108.6 113.6
h الحجم الاسمي 8 8 9 9 9 9 9
أقصى 9 9 10 10 10 10 10
دقيقة 7 7 8 8 8 8 8
لكل 1000 وحدة ≈ كجم 284 330 431 425 472 458 492
الحجم Φ70 Φ74 Φ78 Φ82 Φ87 Φ93 Φ98
م بالنسبة لحجم الخيوط M68 M72 M76 M80 M85 M90 M95
د الحد الأدنى = الحجم الاسمي 70 74 78 82 87 93 98
أقصى 70.74 74.74 78.74 82.87 87.87 93.87 98.87
دج الحجم الاسمي 120 125 135 140 145 160 165
دقيقة 118.6 123.4 133.4 138.4 143.4 158.4 163.4
h الحجم الاسمي 10 10 10 12 12 12 12
أقصى 11 11 11 13.2 13.2 13.2 13.2
دقيقة 9 9 9 10.8 10.8 10.8 10.8
لكل 1000 وحدة ≈ كجم 586 626 749 953 996 1250 1300
الحجم Φ104 Φ109 Φ114 Φ119 Φ124 Φ129 Φ134
م بالنسبة لحجم الخيوط M100 M105 M110 M115 M120 M125 M130
د الحد الأدنى = الحجم الاسمي 104 109 114 119 124 129 134
أقصى 104.87 109.87 114.87 119.87 125 130 135
دج الحجم الاسمي 175 180 185 200 210 220 220
دقيقة 173.4 178.4 183.15 198.15* 208.15 218.15 218.15
h الحجم الاسمي 14 14 14 14 16 16 16
أقصى 15.2 15.2 15.2 15.2 17.2 17.2 17.2
دقيقة 12.8 12.8 12.8 12.8 14.8 14.8 14.8
لكل 1000 وحدة ≈ كجم 1710 1770 1830 2230 2830 3130 3000
الحجم Φ139 Φ144 Φ149 Φ155 Φ165
م بالنسبة لحجم الخيوط M135 M140 M145 M150 M160
د الحد الأدنى = الحجم الاسمي 139 144 149 155 165
أقصى 140 145 150 156 166
دج الحجم الاسمي 230 240 250 250 250
دقيقة 228.15 238.15 248.15 248.15 248.15
h الحجم الاسمي 16 18 18 18 18
أقصى 17.2 19.2 19.2 19.2 19.2
دقيقة 14.8 16.8 16.8 16.8 16.8
لكل 1000 وحدة ≈ كجم 3310 4090 4470 4270 3910





الخصائص:

  1. يتم إنتاج الغسالة المسطحة بناءً على معيار DIN125. إنها حلقة معدنية مسطحة بأبعاد تتوافق مع معيار DIN125 ،والذي يجعل من السهل وضعها بين الأجزاء التي تحتاج إلى توصيل ولها مجموعة واسعة من التطبيقات.
  2. يمكن استخدام أدوات الغسيل المسطحة لتوزيع الضغط الناتج عن المكسرات بشكل فعال على أجزاء الاتصال ومنع الأجهزة الميكانيكية من التلف بسبب الضغط المفرط.
  3. يمكن أن يزيد استخدام الغسالات المسطحة من مساحة الاتصال بين المكسرات والأجزاء المرتبطة ، وتحسين استقرار النظام الميكانيكي وسلامته وموثوقيته ، وتطويل عمر خدمته.
  4. هذه الغسالات لديها مرونة جيدة ومقاومة للارتداء. عادة ما تكون مصنوعة من الصلب الرباعي ، مثل 65Mn ، ثم تخضع لعلاج الأكسدة والعلاج الحراري لتحقيق صلابة 44-51HRC.

المزايا:

  1. عالمية قوية: الغسالة المسطحة DIN 125 هي منتج موحد يمكن استخدامه على نطاق واسع في مختلف المعدات والمشاريع الميكانيكية ، مما يوفر عالمية عالية.
  2. التثبيت السهل: بسبب شكله المسطح وهيكله البسيط ، من السهل تثبيت و إزالة غسالة DIN 125 المسطحة ، مما يقلل من تكاليف الصيانة والوقت.
  3. تحسين موثوقية الاتصال: من خلال توزيع الضغط وتوسيع منطقة الاتصال ، فإن غسالة DIN 125 المسطحة تحسن بشكل كبير من استقرار وموثوقية الاتصالات ،الحد من احتمالات الفشل والحوادث.

التطبيقات:

  1. المعدات الميكانيكية: يستخدم غسالة DIN 125 على نطاق واسع في العديد من المعدات الميكانيكية ، مثل السيارات والسفن والطيران والبناء ، لربط وتثبيت المكونات المختلفة.
  2. اتصالات الأقواس: غالبًا ما تستخدم هذه الأقواس جنبًا إلى جنب مع المسامير والمسامير وغيرها من الأقواس لتوفير دعم وحماية إضافية ، مما يضمن اتصالات آمنة وموثوقة.
  3. أنظمة الأنابيب: في أنظمة الأنابيب ، يمكن استخدام DIN 125 Flat Washer لربط الأنابيب والصمامات والمكونات الأخرى ، مما يمنع التسرب والتلف.
