DIN472 65Mn حلقات الاحتفاظ بالداكرومت الأسود للثقوب النوع العادي Φ35 - Φ98

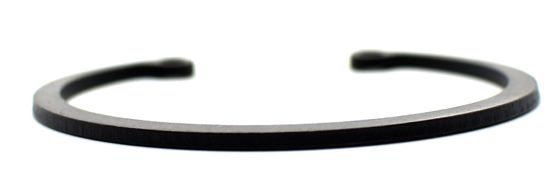

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98

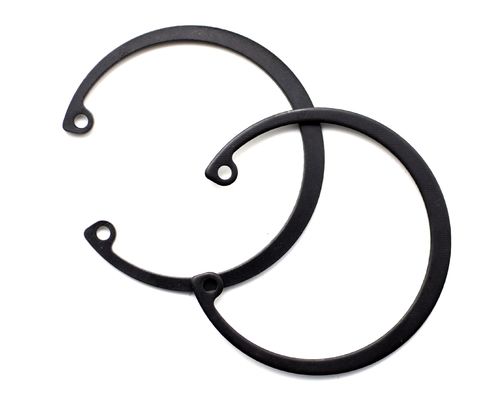

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98

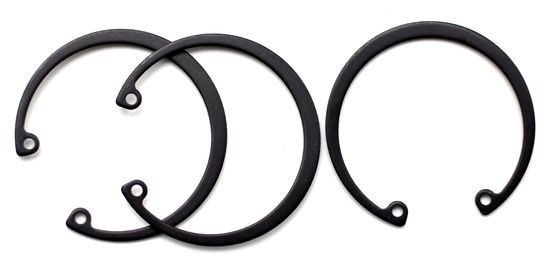

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98

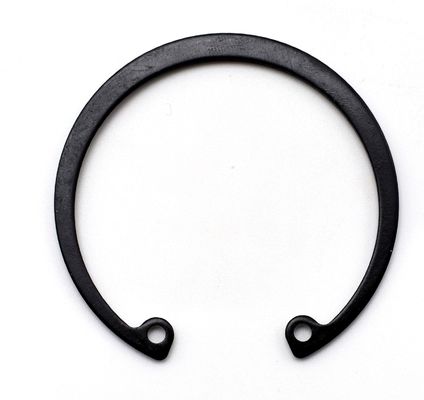

  • DIN472 65Mn Black Dacromet Retaining Rings For Bores Normal Type Φ35 - Φ98
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل Φ35-Φ98
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم حلقات الاحتفاظ بالملل - النوع العادي المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
النوع حلقات الاحتفاظ المواد الفولاذ المسبوب 65Mn
أنهي أسود، داكروميت، أكسيد أسود معالجة السطح داكروميت، أسود
رقم الموديل Φ35-Φ98/حسب متطلباتك
إبراز

حلقات الاحتفاظ 65Mn,حلقات الحفاظ على الحفر,ديكروميت DIN 472 Circlip

,

Bores Retaining Rings

,

Dacromet DIN 472 Circlip
اترك رسالة
منتوج وصف

DIN472 65Mn حلقات الاحتفاظ بالداكرومت الأسود للثقوب - النوع العادي Φ35-Φ98







DIN472 65Mn حلقات الاحتفاظ بالداكرومت الأسود للثقوب النوع العادي Φ35 - Φ98 0

قطر اسمي 8 9 10 11 12 13 14
د ①
s أقصى 0.8 0.8 1 1 1 1 1
دقيقة 0.75 0.75 0.94 0.94 0.94 0.94 0.94
دج أقصى 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقيقة 8.6 9.7 10.7 11.7 12.9 14 15
أ أقصى 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
د1 دقيقة 1 1 1.2 1.2 1.5 1.5 1.7
د2 3 3.7 3.3 4.1 4.9 5.4 6.2
لكل 1000 وحدة ≈ كجم 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمي 15 16 17 18 19 20 21
د ①
s أقصى 1 1 1 1 1 1 1
دقيقة 0.94 0.94 0.94 0.94 0.94 0.94 0.94
دج أقصى 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقيقة 16.1 17.2 18.17 19.37 20.37 21.37 22.37
أ أقصى 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
د1 دقيقة 1.7 1.7 1.7 2 2 2 2
د2 7.2 8 8.8 9.4 10.4 11.2 12.2
لكل 1000 وحدة ≈ كجم 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمي 22 24 25 26 28 30 31
د ①
s أقصى 1 1.2 1.2 1.2 1.2 1.2 1.2
دقيقة 0.94 1.14 1.14 1.14 1.14 1.14 1.14
دج أقصى 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقيقة 23.37 25.69 26.69 27.69 29.85 31.85 33.15
أ أقصى 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
د1 دقيقة 2 2 2 2 2 2 2.5
د2 13.2 14.8 15.5 16.1 17.9 19.9 20
لكل 1000 وحدة ≈ كجم 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمي 32 34 35 36 37 38 40
د ①
s أقصى 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقيقة 1.14 1.44 1.44 1.44 1.44 1.44 1.69
دج أقصى 34.9 37 38.3 39.3 40.3 41.3 44.4
دقيقة 34.15 36.25 37.55 38.55 39.55 40.55 43.11
أ أقصى 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
لكل 1000 وحدة ≈ كجم 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمي 42 45 47 48 50 52 55
د ①
s أقصى 1.75 1.75 1.75 1.75 2 2 2
دقيقة 1.69 1.69 1.69 1.69 1.93 1.93 1.93
دج أقصى 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقيقة 45.11 48.11 50.04 51.04 53.74 55.74 58.74
أ أقصى 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 29.6 32 33.5 34.5 36.3 37.9 40.7
لكل 1000 وحدة ≈ كجم 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمي 56 58 60 62 63 65 68
د ①
s أقصى 2 2 2 2 2 2.5 2.5
دقيقة 1.93 1.93 1.93 1.93 1.93 2.43 2.43
دج أقصى 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقيقة 59.74 61.74 63.74 65.74 66.74 68.74 72.04
أ أقصى 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 3 3
د2 41.7 43.5 44.7 46.7 47.7 49 51.6
لكل 1000 وحدة ≈ كجم 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمي 70 72 75 78 80 82 85
د ①
s أقصى 2.5 2.5 2.5 2.5 2.5 2.5 3
دقيقة 2.43 2.43 2.43 2.43 2.43 2.43 2.92
دج أقصى 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقيقة 74.04 76.04 79.04 81.96 84.96 86.96 89.96
أ أقصى 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
د1 دقيقة 3 3 3 3 3 3 3.5
د2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
لكل 1000 وحدة ≈ كجم 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمي 88 90 92 95 98 100 102
د ①
s أقصى 3 3 3 3 3 3 4
دقيقة 2.92 2.92 2.92 2.92 2.92 2.92 3.9
دج أقصى 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقيقة 92.96 94.96 96.96 99.96 102.96 104.96 107.46
أ أقصى 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 3.5
د2 69.9 71.9 73.7 76.5 79 80.6 82
لكل 1000 وحدة ≈ كجم 28 31 32 35 37 38 55
قطر اسمي 105 108 110 112 115 120 125
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقيقة 111.46 114.46 116.46 118.46 121.37 126.37 131.37
أ أقصى 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 4
د2 85 88 88.2 90 93 96.9 101.9
لكل 1000 وحدة ≈ كجم 56 60 64.5 72 74.5 77 79
قطر اسمي 130 135 140 145 150 155 160
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقيقة 136.37 141.37 146.37 151.37 157.37 163.37 168.37
أ أقصى 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
د1 دقيقة 4 4 4 4 4 4 4
د2 106.9 111.5 116.5 121 124.8 129.8 132.7
لكل 1000 وحدة ≈ كجم 82 84 87.5 93 105 107 110
قطر اسمي 165 170 175 180 185 190 195
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 176 181 186.2 191.2 196.2 201.2 206.2
دقيقة 173.87 178.87 183.78 188.78 193.78 198.78 203.78
أ أقصى 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
د1 دقيقة 4 4 4 4 4 4 4
د2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
لكل 1000 وحدة ≈ كجم 125 140 150 165 170 175 183
قطر اسمي 200 210 220 230 240 250 260
د ①
s أقصى 4 5 5 5 5 5 5
دقيقة 3.9 4.88 4.88 4.88 4.88 4.88 4.88
دج أقصى 211.2 223.7 233.7 243.7 254 264 277
دقيقة 208.78 221.28 231.28 241.28 251.19 261.19 274.19
أ أقصى 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
د1 دقيقة 4 4 4 4 4 4 5
د2 170.2 180.2 190.2 200.2 210.2 220.2 226
لكل 1000 وحدة ≈ كجم 195 270 315 330 345 360 375
قطر اسمي 270 280 290 300
د ①
s أقصى 5 5 5 5
دقيقة 4.88 4.88 4.88 4.88
دج أقصى 287 297 307 317
دقيقة 284.19 294.19 304.19 314.19
أ أقصى 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
د1 دقيقة 5 5 5 5
د2 236 246 256 266
لكل 1000 وحدة ≈ كجم 388 400 415 435






الخصائص:

  • الأحجام القياسية: عادة ما تأتي حلقات الاحتفاظ هذه في مجموعة من الأحجام القياسية ، مما يسمح باختيار حلقة مناسبة بناءً على قطر المحور وحجم الجزء الذي يحتاج إلى التثبيت.
  • هيكل بسيط: عادة ما تكون حلقة الاحتفاظ مصنوعة من ورقة معدنية دائرية مع فتحة في الوسط ، مما يتيح التثبيت بسهولة على المحور.
  • سهولة التثبيت: يمكن تثبيت حلقة الاحتفاظ على المحور عن طريق الدفع المحوري أو الضغط ، دون الحاجة إلى أدوات أو معدات خاصة.
  • المواد المتنوعة: اعتمادا على بيئة التطبيق والمتطلبات ، يمكن تصنيع حلقات الاحتفاظ من مواد مختلفة مثل الفولاذ المقاوم للصدأ ، الفولاذ الكربوني ، سبائك النحاس ، إلخ.

المزايا:

  • التثبيت الفعال: حلقات الاحتفاظ تمنع بشكل فعال قطع الغيار من التحرك أو السقوط عن المحور ، مما يضمن استقرار وموثوقية النظام الميكانيكي.
  • التكلفة المنخفضة: بسبب بنيتها البسيطة ، فإن تكلفة تصنيع حلقات الاحتفاظ منخفضة نسبيًا ، مما يجعلها مناسبة للإنتاج الضخم.
  • قابلية التكيف العالية: يمكن أن تتكيف حلقات الاحتفاظ مع مختلف قطرات المحور وأحجام الأجزاء ، مما يدل على تنوع قوي.
  • صيانة سهلة: كل من تركيب وإزالة حلقات الاحتفاظ بسيطة نسبيا، مما يسهل صيانة المعدات واستبدال الأجزاء.

سيناريوهات قابلة للتطبيق:

  • أجزاء ناقلات النقل على المحاور: في أنظمة النقل ، مثل العجلات المعدنية و عجلات القوالب ، يمكن استخدام حلقات الاحتفاظ لتثبيت الأجزاء على المحاور.
  • تثبيت المحامل: في بعض التطبيقات ، من الضروري ضمان استقرار المحامل على المحاور ، حيث تأتي حلقات الاحتفاظ في اللعب.
  • عناصر تحديد الموقع: يمكن أن تكون حلقات الاحتفاظ أيضًا عناصر تحديد الموقع ، مما يضمن المواقف النسبية الدقيقة للأجزاء الأخرى على المحاور.
  • سيناريوهات استبدال أجزاء متكررة: نظرًا لسهولة تركيبها وإزالتها ، فإن حلقات الاحتفاظ مناسبة بشكل خاص للسيناريوهات التي تتطلب استبدال أجزاء متكررة ،مثل معدات الاختبار ومقاعد الاختبار.
