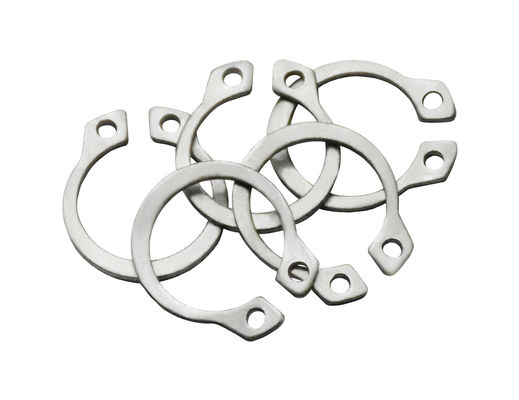

الخواتم العادية من الفولاذ المقاوم للصدأ DIN471 SUS304

  • Normal Type Retaining Rings DIN471 Stainless Steel SUS304 Plain For Shafts
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل Φ10-Φ110
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم حلقات الاحتفاظ للأعمدة - النوع العادي المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد SUS304 النوع حلقات الاحتفاظ
أنهي عادي، تلميع الحزمة كيس بي + ملصق + علبة
معالجة السطح التلميع الحجم Φ10-Φ110 / حسب متطلباتك
إبراز

SUS304 حلقات الاحتفاظ,حلقات الاحتفاظ البسيطة,الحلقة الاحتياطية من الفولاذ المقاوم للصدأ Din 471

,

Plain Retaining Rings

,

Stainless Steel Din 471 Retaining Ring
اترك رسالة
منتوج وصف

حلقات الاحتفاظ للثقوب - النوع العادي



الخواتم العادية من الفولاذ المقاوم للصدأ DIN471 SUS304 0

قطر اسمي 8 9 10 11 12 13 14
د ①
s أقصى 0.8 0.8 1 1 1 1 1
دقيقة 0.75 0.75 0.94 0.94 0.94 0.94 0.94
دج أقصى 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقيقة 8.6 9.7 10.7 11.7 12.9 14 15
أ أقصى 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
د1 دقيقة 1 1 1.2 1.2 1.5 1.5 1.7
د2 3 3.7 3.3 4.1 4.9 5.4 6.2
لكل 1000 وحدة ≈ كجم 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمي 15 16 17 18 19 20 21
د ①
s أقصى 1 1 1 1 1 1 1
دقيقة 0.94 0.94 0.94 0.94 0.94 0.94 0.94
دج أقصى 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقيقة 16.1 17.2 18.17 19.37 20.37 21.37 22.37
أ أقصى 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
د1 دقيقة 1.7 1.7 1.7 2 2 2 2
د2 7.2 8 8.8 9.4 10.4 11.2 12.2
لكل 1000 وحدة ≈ كجم 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمي 22 24 25 26 28 30 31
د ①
s أقصى 1 1.2 1.2 1.2 1.2 1.2 1.2
دقيقة 0.94 1.14 1.14 1.14 1.14 1.14 1.14
دج أقصى 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقيقة 23.37 25.69 26.69 27.69 29.85 31.85 33.15
أ أقصى 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
د1 دقيقة 2 2 2 2 2 2 2.5
د2 13.2 14.8 15.5 16.1 17.9 19.9 20
لكل 1000 وحدة ≈ كجم 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمي 32 34 35 36 37 38 40
د ①
s أقصى 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقيقة 1.14 1.44 1.44 1.44 1.44 1.44 1.69
دج أقصى 34.9 37 38.3 39.3 40.3 41.3 44.4
دقيقة 34.15 36.25 37.55 38.55 39.55 40.55 43.11
أ أقصى 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
لكل 1000 وحدة ≈ كجم 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمي 42 45 47 48 50 52 55
د ①
s أقصى 1.75 1.75 1.75 1.75 2 2 2
دقيقة 1.69 1.69 1.69 1.69 1.93 1.93 1.93
دج أقصى 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقيقة 45.11 48.11 50.04 51.04 53.74 55.74 58.74
أ أقصى 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 29.6 32 33.5 34.5 36.3 37.9 40.7
لكل 1000 وحدة ≈ كجم 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمي 56 58 60 62 63 65 68
د ①
s أقصى 2 2 2 2 2 2.5 2.5
دقيقة 1.93 1.93 1.93 1.93 1.93 2.43 2.43
دج أقصى 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقيقة 59.74 61.74 63.74 65.74 66.74 68.74 72.04
أ أقصى 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 3 3
د2 41.7 43.5 44.7 46.7 47.7 49 51.6
لكل 1000 وحدة ≈ كجم 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمي 70 72 75 78 80 82 85
د ①
s أقصى 2.5 2.5 2.5 2.5 2.5 2.5 3
دقيقة 2.43 2.43 2.43 2.43 2.43 2.43 2.92
دج أقصى 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقيقة 74.04 76.04 79.04 81.96 84.96 86.96 89.96
أ أقصى 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
د1 دقيقة 3 3 3 3 3 3 3.5
د2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
لكل 1000 وحدة ≈ كجم 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمي 88 90 92 95 98 100 102
د ①
s أقصى 3 3 3 3 3 3 4
دقيقة 2.92 2.92 2.92 2.92 2.92 2.92 3.9
دج أقصى 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقيقة 92.96 94.96 96.96 99.96 102.96 104.96 107.46
أ أقصى 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 3.5
د2 69.9 71.9 73.7 76.5 79 80.6 82
لكل 1000 وحدة ≈ كجم 28 31 32 35 37 38 55
قطر اسمي 105 108 110 112 115 120 125
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقيقة 111.46 114.46 116.46 118.46 121.37 126.37 131.37
أ أقصى 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 4
د2 85 88 88.2 90 93 96.9 101.9
لكل 1000 وحدة ≈ كجم 56 60 64.5 72 74.5 77 79
قطر اسمي 130 135 140 145 150 155 160
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقيقة 136.37 141.37 146.37 151.37 157.37 163.37 168.37
أ أقصى 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
د1 دقيقة 4 4 4 4 4 4 4
د2 106.9 111.5 116.5 121 124.8 129.8 132.7
لكل 1000 وحدة ≈ كجم 82 84 87.5 93 105 107 110
قطر اسمي 165 170 175 180 185 190 195
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 176 181 186.2 191.2 196.2 201.2 206.2
دقيقة 173.87 178.87 183.78 188.78 193.78 198.78 203.78
أ أقصى 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
د1 دقيقة 4 4 4 4 4 4 4
د2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
لكل 1000 وحدة ≈ كجم 125 140 150 165 170 175 183
قطر اسمي 200 210 220 230 240 250 260
د ①
s أقصى 4 5 5 5 5 5 5
دقيقة 3.9 4.88 4.88 4.88 4.88 4.88 4.88
دج أقصى 211.2 223.7 233.7 243.7 254 264 277
دقيقة 208.78 221.28 231.28 241.28 251.19 261.19 274.19
أ أقصى 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
د1 دقيقة 4 4 4 4 4 4 5
د2 170.2 180.2 190.2 200.2 210.2 220.2 226
لكل 1000 وحدة ≈ كجم 195 270 315 330 345 360 375
قطر اسمي 270 280 290 300
د ①
s أقصى 5 5 5 5
دقيقة 4.88 4.88 4.88 4.88
دج أقصى 287 297 307 317
دقيقة 284.19 294.19 304.19 314.19
أ أقصى 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
د1 دقيقة 5 5 5 5
د2 236 246 256 266
لكل 1000 وحدة ≈ كجم 388 400 415 435





الخصائص:

  • لاستيعاب قطرات المحور المختلفة وأحجام الأجزاء التي تحتاج إلى تثبيت ، تتوفر حلقة الاحتفاظ هذه في مجموعة متنوعة من الأحجام القياسية للاختيار.
  • يتم بناء حلقة الاحتفاظ من قرص معدني دائري مع فتحة في الوسط، وتتميز بنية بسيطة التي تسهلسهلةالتثبيت
  • حلقة الاحتفاظ يمكن أنبسهولةيتم تثبيتها على المحور مع الدفع المحوري والنقر ، مما يلغي الحاجة إلى أي أدوات أو معدات خاصة.
  • بسبب مختلف بيئات العمل ومتطلبات حلقات الاحتفاظ ، يتم تصنيعها من مجموعة من المواد ،بما في ذلكالفولاذ المقاوم للصدأ، الفولاذ الكربوني، سبائك النحاس، وأكثر.

المزايا:

  • حلقات الاحتفاظ ضمان استقرار وموثوقية الأنظمة الميكانيكية من خلال منع بشكل فعال التنقل أوتفكيكمن أجزاء من المحور
  • بسبببسيطهيكل، حلقات الاحتفاظ مناسبة للإنتاج على نطاق واسع، مما يؤدي إلى تكاليف تصنيع منخفضة نسبيا.
  • قابلية التكيف العالية: يمكن أن تتكيف حلقات الاحتفاظ مع مختلف قطرات المحور وأحجام الأجزاء ، مما يدل على تنوع قوي.
  • صيانة سهلة: كل من تركيب وإزالة حلقات الاحتفاظ بسيطة نسبيا، مما يسهل صيانة المعدات واستبدال الأجزاء.

سيناريوهات قابلة للتطبيق:

  • أجزاء ناقلات النقل على المحاور: في أنظمة النقل ، مثل العجلات المعدنية و عجلات القوالب ، يمكن استخدام حلقات الاحتفاظ لتثبيت الأجزاء على المحاور.
  • تثبيت المحامل: في بعض التطبيقات ، من الضروري ضمان استقرار المحامل على المحاور ، حيث تأتي حلقات الاحتفاظ في اللعب.
  • عناصر تحديد الموقع: يمكن أن تكون حلقات الاحتفاظ أيضًا عناصر تحديد الموقع ، مما يضمن المواقف النسبية الدقيقة للأجزاء الأخرى على المحاور.
  • سيناريوهات استبدال أجزاء متكررة: نظرًا لسهولة تركيبها وإزالتها ، فإن حلقات الاحتفاظ مناسبة بشكل خاص للسيناريوهات التي تتطلب استبدال أجزاء متكررة ،مثل معدات الاختبار ومقاعد الاختبار.
