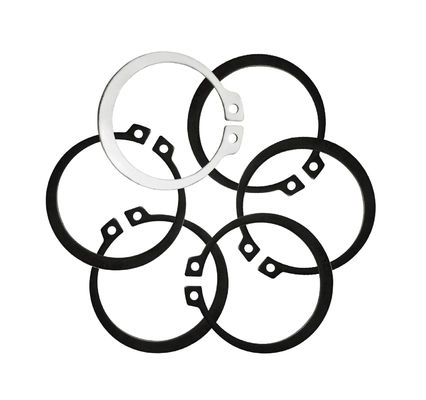

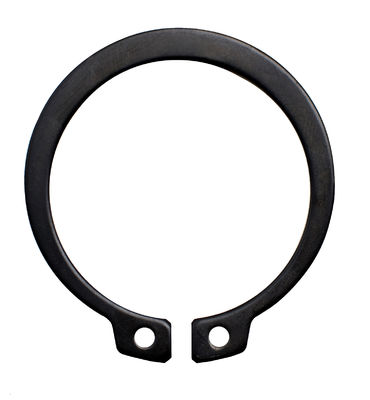

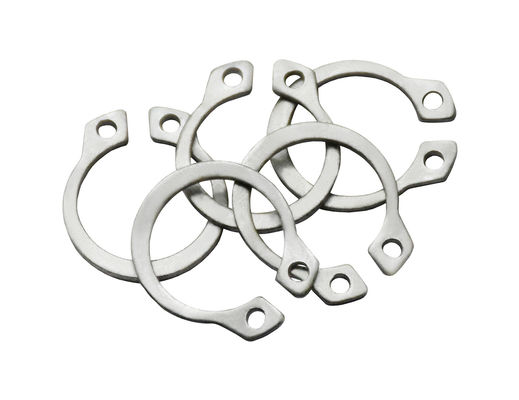

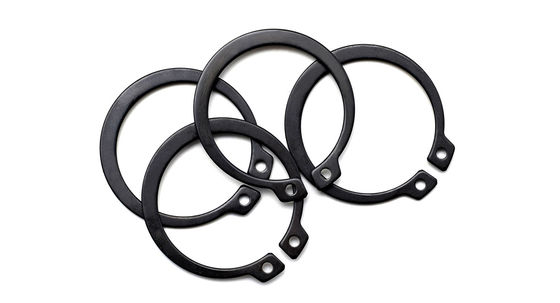

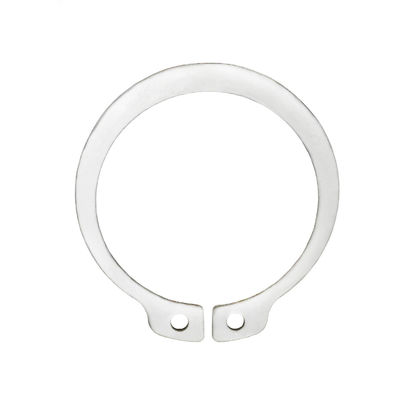

DIN 471 SUS304 / 65Mn حلقات الاحتفاظ باركيريزينغ النوع العادي للأسطوانات

  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
  • DIN 471 SUS304 / 65Mn Parkerizing Retaining Rings Normal Type For Shafts
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل Φ17-Φ270
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف كرتون/كيس من البلاستيك/فيلم التغليف/البليت

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم حلقات الاحتفاظ للأعمدة - النوع العادي المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
النوع حلقات الاحتفاظ Finish Black ,Dacromet,Black Oxide,Plain,Parkerising
Package PE Bag+Label+Carton Surface treatment Dacromet,Black,Polishing,Parkerising
Size Φ17-Φ270 Material SUS304 65Mn
إبراز

الحلقات الاحتياطية,حلقات الاحتواء,دين 471 حلقة الاحتفاظ

,

Parkerizing Retaining Rings

,

Din 471 Retaining Ring
اترك رسالة
منتوج وصف

DIN471 SUS304/65Mn الحلقات الاحتياطية السوداء / Parkerising / Dacromet / Plain / Galvanization للأسطوانات - النوع العادي Φ17-Φ270



DIN 471 SUS304 / 65Mn حلقات الاحتفاظ باركيريزينغ النوع العادي للأسطوانات 0

قطر اسمي 8 9 10 11 12 13 14
د ①
s أقصى 0.8 0.8 1 1 1 1 1
دقيقة 0.75 0.75 0.94 0.94 0.94 0.94 0.94
دج أقصى 9.06 10.16 11.16 12.16 13.36 14.46 15.46
دقيقة 8.6 9.7 10.7 11.7 12.9 14 15
أ أقصى 2.4 2.5 3.2 3.3 3.4 3.6 3.7
ب ≈ 1.1 1.3 1.4 1.5 1.7 1.8 1.9
د1 دقيقة 1 1 1.2 1.2 1.5 1.5 1.7
د2 3 3.7 3.3 4.1 4.9 5.4 6.2
لكل 1000 وحدة ≈ كجم 0.14 0.15 0.18 0.31 0.37 0.42 0.52
قطر اسمي 15 16 17 18 19 20 21
د ①
s أقصى 1 1 1 1 1 1 1
دقيقة 0.94 0.94 0.94 0.94 0.94 0.94 0.94
دج أقصى 16.56 17.66 18.72 19.92 20.92 21.92 22.92
دقيقة 16.1 17.2 18.17 19.37 20.37 21.37 22.37
أ أقصى 3.7 3.8 3.9 4.1 4.1 4.2 4.2
ب ≈ 2 2 2.1 2.2 2.2 2.3 2.4
د1 دقيقة 1.7 1.7 1.7 2 2 2 2
د2 7.2 8 8.8 9.4 10.4 11.2 12.2
لكل 1000 وحدة ≈ كجم 0.56 0.6 0.65 0.74 0.83 0.9 1
قطر اسمي 22 24 25 26 28 30 31
د ①
s أقصى 1 1.2 1.2 1.2 1.2 1.2 1.2
دقيقة 0.94 1.14 1.14 1.14 1.14 1.14 1.14
دج أقصى 23.92 26.32 27.32 28.32 30.6 32.6 33.9
دقيقة 23.37 25.69 26.69 27.69 29.85 31.85 33.15
أ أقصى 4.2 4.4 4.5 4.7 4.8 4.8 5.2
ب ≈ 2.5 2.6 2.7 2.8 2.9 3 3.2
د1 دقيقة 2 2 2 2 2 2 2.5
د2 13.2 14.8 15.5 16.1 17.9 19.9 20
لكل 1000 وحدة ≈ كجم 1.1 1.42 1.5 1.6 1.8 2.06 2.1
قطر اسمي 32 34 35 36 37 38 40
د ①
s أقصى 1.2 1.5 1.5 1.5 1.5 1.5 1.75
دقيقة 1.14 1.44 1.44 1.44 1.44 1.44 1.69
دج أقصى 34.9 37 38.3 39.3 40.3 41.3 44.4
دقيقة 34.15 36.25 37.55 38.55 39.55 40.55 43.11
أ أقصى 5.4 5.4 5.4 5.4 5.5 5.5 5.8
ب ≈ 3.2 3.3 3.4 3.5 3.6 3.7 3.9
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 20.6 22.6 23.6 24.6 25.4 26.4 27.8
لكل 1000 وحدة ≈ كجم 2.21 3.2 3.54 3.7 3.74 3.9 4.7
قطر اسمي 42 45 47 48 50 52 55
د ①
s أقصى 1.75 1.75 1.75 1.75 2 2 2
دقيقة 1.69 1.69 1.69 1.69 1.93 1.93 1.93
دج أقصى 46.4 49.4 51.6 52.6 55.3 57.3 60.3
دقيقة 45.11 48.11 50.04 51.04 53.74 55.74 58.74
أ أقصى 5.9 6.2 6.4 6.4 6.5 6.7 6.8
ب ≈ 4.1 4.3 4.4 4.5 4.6 4.7 5
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 2.5 2.5
د2 29.6 32 33.5 34.5 36.3 37.9 40.7
لكل 1000 وحدة ≈ كجم 5.4 6 6.1 6.7 7.3 8.2 8.3
قطر اسمي 56 58 60 62 63 65 68
د ①
s أقصى 2 2 2 2 2 2.5 2.5
دقيقة 1.93 1.93 1.93 1.93 1.93 2.43 2.43
دج أقصى 61.3 63.3 65.3 67.3 68.3 70.3 73.6
دقيقة 59.74 61.74 63.74 65.74 66.74 68.74 72.04
أ أقصى 6.8 6.9 7.3 7.3 7.3 7.6 7.8
ب ≈ 5.1 5.2 5.4 5.5 5.6 5.8 6.1
د1 دقيقة 2.5 2.5 2.5 2.5 2.5 3 3
د2 41.7 43.5 44.7 46.7 47.7 49 51.6
لكل 1000 وحدة ≈ كجم 8.7 10.5 11.1 11.2 12.4 14.3 16
قطر اسمي 70 72 75 78 80 82 85
د ①
s أقصى 2.5 2.5 2.5 2.5 2.5 2.5 3
دقيقة 2.43 2.43 2.43 2.43 2.43 2.43 2.92
دج أقصى 75.6 77.6 80.6 83.8 86.8 88.8 91.8
دقيقة 74.04 76.04 79.04 81.96 84.96 86.96 89.96
أ أقصى 7.8 7.8 7.8 8.5 8.5 8.5 8.6
ب ≈ 6.2 6.4 6.6 6.8 7 7 7.2
د1 دقيقة 3 3 3 3 3 3 3.5
د2 53.6 55.6 58.6 60.1 62.1 64.1 66.9
لكل 1000 وحدة ≈ كجم 16.5 18.1 18.8 20.4 22 24 25.3
قطر اسمي 88 90 92 95 98 100 102
د ①
s أقصى 3 3 3 3 3 3 4
دقيقة 2.92 2.92 2.92 2.92 2.92 2.92 3.9
دج أقصى 94.8 96.8 98.8 101.8 104.8 106.8 109.3
دقيقة 92.96 94.96 96.96 99.96 102.96 104.96 107.46
أ أقصى 8.6 8.6 8.7 8.8 9 9.2 9.5
ب ≈ 7.4 7.6 7.8 8.1 8.3 8.4 8.5
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 3.5
د2 69.9 71.9 73.7 76.5 79 80.6 82
لكل 1000 وحدة ≈ كجم 28 31 32 35 37 38 55
قطر اسمي 105 108 110 112 115 120 125
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 113.3 116.3 118.3 120.3 123.5 128.5 133.5
دقيقة 111.46 114.46 116.46 118.46 121.37 126.37 131.37
أ أقصى 9.5 9.5 10.4 10.5 10.5 11 11
ب ≈ 8.7 8.9 9 9.1 9.3 9.7 10
د1 دقيقة 3.5 3.5 3.5 3.5 3.5 3.5 4
د2 85 88 88.2 90 93 96.9 101.9
لكل 1000 وحدة ≈ كجم 56 60 64.5 72 74.5 77 79
قطر اسمي 130 135 140 145 150 155 160
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 138.5 143.5 148.5 153.5 159.5 165.5 170.5
دقيقة 136.37 141.37 146.37 151.37 157.37 163.37 168.37
أ أقصى 11 11.2 11.2 11.4 12 12 13
ب ≈ 10.2 10.5 10.7 10.9 11.2 11.4 11.6
د1 دقيقة 4 4 4 4 4 4 4
د2 106.9 111.5 116.5 121 124.8 129.8 132.7
لكل 1000 وحدة ≈ كجم 82 84 87.5 93 105 107 110
قطر اسمي 165 170 175 180 185 190 195
د ①
s أقصى 4 4 4 4 4 4 4
دقيقة 3.9 3.9 3.9 3.9 3.9 3.9 3.9
دج أقصى 176 181 186.2 191.2 196.2 201.2 206.2
دقيقة 173.87 178.87 183.78 188.78 193.78 198.78 203.78
أ أقصى 13 13.5 13.5 14.2 14.2 14.2 14.2
ب ≈ 11.8 12.2 12.7 13.2 13.7 13.8 13.8
د1 دقيقة 4 4 4 4 4 4 4
د2 137.7 141.6 146.6 150.2 155.2 160.2 165.2
لكل 1000 وحدة ≈ كجم 125 140 150 165 170 175 183
قطر اسمي 200 210 220 230 240 250 260
د ①
s أقصى 4 5 5 5 5 5 5
دقيقة 3.9 4.88 4.88 4.88 4.88 4.88 4.88
دج أقصى 211.2 223.7 233.7 243.7 254 264 277
دقيقة 208.78 221.28 231.28 241.28 251.19 261.19 274.19
أ أقصى 14.2 14.2 14.2 14.2 14.2 14.2 16.2
ب ≈ 14 14 14 14 14 14 16
د1 دقيقة 4 4 4 4 4 4 5
د2 170.2 180.2 190.2 200.2 210.2 220.2 226
لكل 1000 وحدة ≈ كجم 195 270 315 330 345 360 375
قطر اسمي 270 280 290 300
د ①
s أقصى 5 5 5 5
دقيقة 4.88 4.88 4.88 4.88
دج أقصى 287 297 307 317
دقيقة 284.19 294.19 304.19 314.19
أ أقصى 16.2 16.2 16.2 16.2
ب ≈ 16 16 16 16
د1 دقيقة 5 5 5 5
د2 236 246 256 266
لكل 1000 وحدة ≈ كجم 388 400 415 435


حلقات الاحتفاظ بالثقوب - النوع العادي هي نوع شائع من الأجزاء اللاصقة في التصميم الميكانيكي ، تستخدم في المقام الأول لتثبيت الأجزاء على المحاور ، ومنعها من التحرك أو السقوط.هنا مقدمة للخصائص، المزايا، والسيناريوهات المطبقة لهذا النوع من حلقات الاحتفاظ:

الخصائص:

  1. 1في ظل شرط الامتثال للمعيار DIN471، هذه الحلقات الاحتياطية تأتي عادة في مجموعة متنوعة من الأحجام القياسية،يمكن تكييفها وفقًا لقطر العمود وحجم الجزء الذي يحتاج إلى تثبيت.
  2. 2.عادة ما تكون حلقة الاحتفاظ مصنوعة من ورقة معدنية دائرية مع فتحة في الوسط ، وهي بسيطة وموثوقة وسهلة التثبيت.
  3. 3.يمكن تثبيت حلقة الاحتفاظ على المحور عن طريق الدفع المحوري أو النقر ، دون الحاجة إلى أدوات أو معدات خاصة ، مما يسهل التثبيت.
  4. 4.يمكن تصنيع حلقات الاحتفاظ من مواد مختلفة لاستيعاب مجموعة واسعة من المتطلبات البيئية.

المزايا:

  • 1يمكن أن يمنع تركيب حلقات الاحتفاظ بشكل فعال قطع الغيار أو حتى السقوط عن المحور ، مما يضمن سلامة واستقرار النظام الميكانيكي.
  • 2نظرا لبساطة هيكلها، حلقات الاحتفاظ لديها تكاليف تصنيع منخفضة نسبيا، مما يجعلها مناسبة للإنتاج على نطاق واسع.
  • 3نظرًا لأن حلقات الاحتفاظ مصنعة وفقًا لمعيار DIN471 ، فهي قادرة على التكيف مع قطرات المحور وأحجام الأجزاء المختلفة ، مما يدل على القدرة العالية على التكيف والتنوع القوي.
  • 4بسبب بساطة هيكل حلقة الاحتفاظ، كل من عمليات تركيبها وإزالتها هي بسيطة نسبيا،التي تسهل صيانة المعدات واستبدال الأجزاء.

سيناريوهات قابلة للتطبيق:

  • أجزاء ناقلات النقل على المحاور: في أنظمة النقل ، مثل العجلات المعدنية و عجلات القوالب ، يمكن استخدام حلقات الاحتفاظ لتثبيت الأجزاء على المحاور.
  • تثبيت المحامل: في بعض التطبيقات ، من الضروري ضمان استقرار المحامل على المحاور ، حيث تأتي حلقات الاحتفاظ في اللعب.
  • عناصر تحديد الموقع: يمكن أن تكون حلقات الاحتفاظ أيضًا عناصر تحديد الموقع ، مما يضمن المواقف النسبية الدقيقة للأجزاء الأخرى على المحاور.
  • سيناريوهات استبدال أجزاء متكررة: نظرًا لسهولة تركيبها وإزالتها ، فإن حلقات الاحتفاظ مناسبة بشكل خاص للسيناريوهات التي تتطلب استبدال أجزاء متكررة ،مثل معدات الاختبار ومقاعد الاختبار.

باختصار ، حلقات الاحتفاظ للحفر - النوع العادي هي عناصر التثبيت ذات هياكل بسيطة ، وتثبيت مريح ، وتكاليف منخفضة ، وقابلية للتكيف القوية ، وتستخدم على نطاق واسع في أنظمة ميكانيكية مختلفة.
