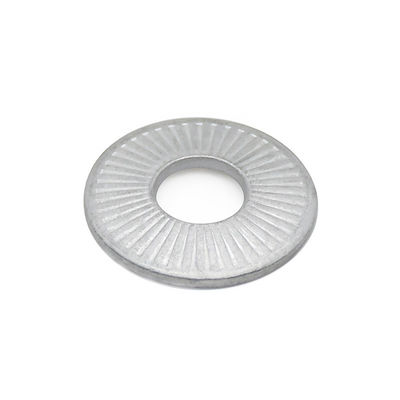

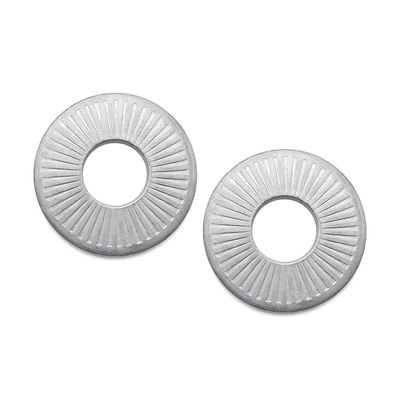

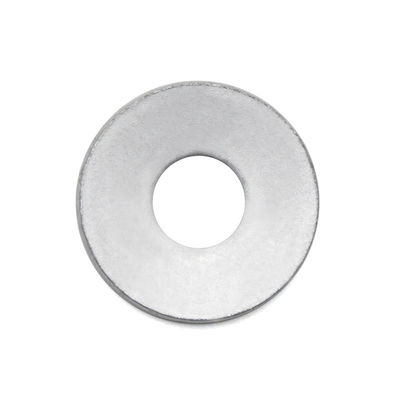

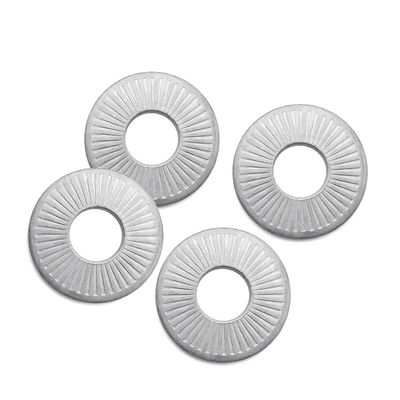

NF E 25-511 أجهزة غسيل الربيع المخروطية المكسوة الرمز CS الفولاذ سبيك 65Mn Dacromet

  • NF E 25-511 Conical Knurled Spring Washers Symbol CS Alloy Steel 65Mn Dacromet
  • NF E 25-511 Conical Knurled Spring Washers Symbol CS Alloy Steel 65Mn Dacromet
  • NF E 25-511 Conical Knurled Spring Washers Symbol CS Alloy Steel 65Mn Dacromet
  • NF E 25-511 Conical Knurled Spring Washers Symbol CS Alloy Steel 65Mn Dacromet
مكان المنشأ مقاطعة جيانغ سو الصين
اسم العلامة التجارية YingYan
إصدار الشهادات ISO9000
رقم الموديل M3-M12
الحد الأدنى لكمية 1000 قطعة
الأسعار negotiable
تفاصيل التغليف صناديق صغيرة، أكياس بلاستيكية، سائبة في كرتون،

اتصل بي للحصول على عينات مجانية وكوبونات

ال WhatsApp:0086 18588475571

(ويتشات): 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي مخاوف، نحن نقدم المساعدة على الانترنت على مدار 24 ساعة.

x
تفاصيل المنتج
الاسم أجهزة غسل الربيعية المخروطية المعيار GB/DIN/ASME/EN/ISO وما إلى ذلك.
المواد الفولاذ المسبوب 65Mn النوع غسالات الربيع
اللون داكروميت معالجة السطح داكروميت
رقم الموديل د1 M3-M12/حسب متطلباتك
إبراز

أجهزة غسل الربيعية المخروطية,غسالة ربيعية مخروطية من الفولاذ اللاصق,NF E 25-511 غسالات الربيع

,

Alloy Steel Conical Spring Washer

,

NF E 25-511 Spring Washers
اترك رسالة
منتوج وصف

NF E 25-511 أجهزة غسيل الرباعية المخروطية المزخرفة، الرمز CS الفولاذ سبائك 65Mn Dacromet

السمات:

  1. التصميم المخروطي: تتميز آلة الغسيل بروفيل مخروط مع قطر أوسع في نهاية واحدة وقياس أضيق في الطرف الآخر. هذا التصميم يسمح لها بالتكيف مع أحجام وأشكال مختلفة للتجميع،مع توفير توزيع ضغط موحد.

  2. السطح المكشوف: سطح الغسالة مشوش ، مما يخلق نسيجًا متدحرجًا أو مرتفعًا. هذه النسيج لا يزيد من الاحتكاك فحسب ، بل يعزز أيضًا خصائص الغسالة المضادة للنزلق.

  3. خصائص الربيع: تحتوي أجهزة الغسل الرئيسي المخروطية على درجة معينة من المرونة والمرونة ، مما يسمح لها بالضغط والتوسع ضمن نطاق معين.هذه السمة تمكن الغسالة من التكيف مع الاختلافات الطفيفة أثناء عملية التجميع، والحد من الاهتزاز والضوضاء.

المزايا:

  1. أداء قوي ضد الانزلاق: يزيد السطح الملتوي من الاحتكاك بين الغسالة وسطح الاتصال ، مما يمنع بشكل فعال الانزلاق والتخفيف.

  2. القدرة على التكيف: التصميم المخروطية وخصائص الربيع تمكن الغسالة من التكيف مع الأحجام والأشكال المختلفة للتجميع، مع استيعاب التغييرات الطفيفة خلال العملية.

  3. تقليل الاهتزاز والضوضاء: مرونة ومرونة الغسالة يمكن أن تمتص وتبديد طاقة الاهتزاز، وبالتالي تقليل الاهتزاز والضوضاء التي تولد أثناء تشغيل المعدات أو الهيكل.

  4. عمر خدمة طويل: خصائص السطح الملتوي والريشة تعطي الغسالة مقاومة ارتداء عالية ومتانة، مما يضمن أداء ثابت على مدى فترة طويلة من الزمن.

التطبيقات:

  1. صناعة السيارات: يتم استخدام أجهزة غسل الربيع المخروطية المتجعدة على نطاق واسع في تصنيع السيارات ، مثل تجميع المحركات والتحويلات وأنظمة التعليق والمكونات الأخرى ، للحد من الاهتزاز ،ضوضاء أقل، وتحسين دقة التجميع والاستقرار.

  2. صناعة الطيران والفضاء: في صناعة الطيران والفضاء، حيث دقة التجميع والاستقرار أمران حاسمان، يتم استخدام المواسير الرأسية المخروطية الملتوية في تجميع العناصر التثبيتية للطائرات والصواريخ،ومعدات أخرى لضمان التشغيل الآمن والموثوق به.

  3. معدات الآلات: في معدات الآلات المختلفة، مثل أدوات الآلات، الآلات الهندسية، الآلات الزراعية، وأكثر من ذلك،عادة ما تستخدم أجهزة غسيل الربيع المخروطية في تجميع العناصر اللاصقة لتحسين أداء واستقرار المعدات.

  4. صناعة البناء: في صناعة البناء ، تستخدم أدوات الرأس المخروطية في تجميع عناصر التثبيت للجسور والأنفاق والهياكل الصلبة ،وبناءات أخرى لضمان استقرار وسلامة الهياكل.

NF E 25-511 أجهزة غسيل الربيع المخروطية المكسوة الرمز CS الفولاذ سبيك 65Mn Dacromet 0

قطر اسمي 3 3 3 4 4 4
- 6 - 05 -8-0.6 -10-0.6 -8-0.8 -10-0.9 -14-1
د1 دقيقة 3.1 3.1 3.1 4.1 4.1 4.1
أقصى 3.35 3.35 3.35 4.4 4.4 4.4
د2 الحجم الاسمي 6 8 10 8 10 14
أقصى 6.24 8.29 10.29 8.29 10.29 14.35
دقيقة 5.76 7.71 9.71 7.71 9.71 13.65
h الحجم الاسمي 0.5 0.6 0.6 0.8 0.9 1
أقصى 0.53 0.63 0.63 0.83 0.94 1.04
دقيقة 0.47 0.57 0.57 0.77 0.86 0.96
هـ دقيقة 0.7 0.8 0.95 1 1.15 1.4
أقصى 0.9 1 1.2 1.2 1.4 1.8
د3 دقيقة 5.5 5.5 5.5 7 7 7
د4 دقيقة 3.6 3.6 3.6 4.7 4.7 4.7
أقصى 4.1 4.1 4.1 5.2 5.2 5.2
حمولة الاختبار ((N) 2400 2400 2400 4200 4200 4200
قطر اسمي 5 5 5 6 6 6
-10-1 -12-1.1 -16-1.2 -12-1.2 -14-1.3 -18-1.4
د1 دقيقة 5.1 5.1 5.1 6.1 6.1 6.1
أقصى 5.4 5.4 5.4 6.4 6.4 6.4
د2 الحجم الاسمي 10 12 16 12 14 18
أقصى 10.29 12.35 16.35 12.35 14.35 18.35
دقيقة 9.71 11.65 15.65 11.65 13.65 17.65
h الحجم الاسمي 1 1.1 1.2 1.2 1.3 1.4
أقصى 1.04 1.14 1.24 1.24 1.34 1.44
دقيقة 0.96 1.06 1.16 1.16 1.26 1.36
هـ دقيقة 1.25 1.45 1.7 1.55 1.75 2.1
أقصى 1.5 1.8 2.1 1.85 2.1 2.5
د3 دقيقة 8 8 8 10 10 10
د4 دقيقة 5.7 5.7 5.7 6.8 6.8 6.8
أقصى 6.2 6.2 6.2 7.4 7.4 7.4
حمولة الاختبار ((N) 6800 6800 6800 9500 9500 9500
قطر اسمي 8 8 8 10 10 10
-16-1.4 -18-1.4 -22-1.6 -20-1.6 -22-1.6 -27-1.8
د1 دقيقة 8.2 8.2 8.2 10.2 10.2 10.2
أقصى 8.56 8.56 8.56 10.56 10.56 10.56
د2 الحجم الاسمي 16 18 22 20 22 27
أقصى 16.35 18.35 22.42 20.42 22.42 27.42
دقيقة 15.65 17.65 21.58 19.58 21.58 26.58
h الحجم الاسمي 1.4 1.4 1.6 1.6 1.6 1.8
أقصى 1.44 1.44 1.65 1.65 1.65 1.85
دقيقة 1.36 1.36 1.55 1.55 1.55 1.75
هـ دقيقة 1.8 1.9 2.2 2.1 2.25 2.6
أقصى 2.2 2.35 2.7 2.6 2.75 3.1
د3 دقيقة 13 13 13 16 16 16
د4 دقيقة 9.2 9.2 9.2 11.2 11.2 11.2
أقصى 9.8 9.8 9.8 11.9 11.9 11.9
حمولة الاختبار ((N) 17500 17500 17500 27500 27500 27500
قطر اسمي 12 12 12 -14 16 20
-24-1.8 -27-1.8 -32-2 -30-2.4 -32-28 -40-32
د1 دقيقة 12.4 12.4 12.4 14.4 16.4 20.5
أقصى 12.83 12.83 12.83 14.83 16.83 21.02
د2 الحجم الاسمي 24 27 32 30 32 40
أقصى 24.42 27.42 32.5 30.42 32.5 40.5
دقيقة 23.58 26.58 31.5 29.58 31.5 39.5
h الحجم الاسمي 1.8 1.8 2 2.4 2.8 3.2
أقصى 1.85 1.85 2.05 2.46 2.86 3.26
دقيقة 1.75 1.75 1.95 2.34 2.74 3.14
هـ دقيقة 2.4 2.6 3.1 3.2 3.6 4.3
أقصى 2.9 3.1 3.6 3.7 4.1 4.9
د3 دقيقة 18 18 18 21 24 30
د4 دقيقة 13.7 13.7 13.7 15.7 17.7 22.8
أقصى 14.4 14.4 14.4 16.4 18.4 23.1
حمولة الاختبار ((N) 40000 40000 40000 55000 75000 100000
